Осветление воды

Осветляют воду в отстойниках (8.35) и осветлителях.Взвешенные частички выпадают из воды в отстойниках под влиянием силы тяжести.

8.35. Отстойник Отстойник - это преимущественно проточное сооружение, предназначенное для осаждения взвесей под влиянием силы тяжести.

Отстойники - это преимущественно проточные сооружения, т.е. осаждение взвесей в них происходит при беспрерывном движении воды от входа к выходу. Отстойники бывают горизонтальные, вертикальные и радиальные. В горизонтальном отстойнике осветляемая вода поступает через дырчатую перегородку одного торца отстойника, а выходит из противоположного торца (рис.8.19).Взвешенные частички, двигаются вместе с водой, тем не менее направление и скорость их движения отличные от направления и скорости движения воды, так как на взвешенные частички вследствие их большего удельного веса влияет сила тяжести. Глубина отстойника - З-4 м, иногда до 5 м. Обычно отстойник разделяют на ряд параллельно работающих секций. Днище таких отстойников делают с продольным уклоном не менее чем 0,02 к приямку для осадка, расположенного в начале отстойника, и с поперечным уклоном к лотоку, устроенному в днище. Отстойники периодически приходится отключать для очистки их от осадка, который залегает на дне отстойников. При улучшенной конструкции отстойников их очищают в ходе использования механизма, который приводится в движение электродвигателем и загребает осадок к углублению в дне отстойника.

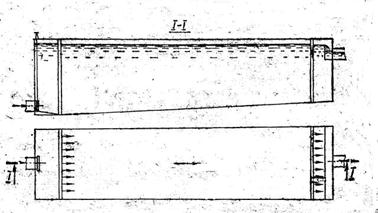

Рис. 8.19. Горизонтальный отстойник.

Оттуда осадок удаляют специально приспособленными для этого насосами или эжекторами или под давлением воды в отстойнике (при открытой заслонке на иловой трубе). Применение горизонтальных отстойников целесообразно на больших очистных станциях.

Вертикальные отстойники - это цилиндрические резервуары с коническим или плоским днищем (рис. 8.20). Вода поступает в отстойник сверху через подающую 1 и центральную трубу 2 (камера хлопьеобразования), проходит через зону отстаивания 3 и сливается через край отводного лотока 4, который опоясывает верх отстойника. Осветленная вода отводится трубопроводом 6. Выпадение взвесей начинается в момент резкого изменения направления движения воды при выходе из центральной трубы. Время пребывания воды в отстойнике обычно равняется 2 ч. Осадок из вертикальных отстойников можно выпускать, не опорожняя их - необходимо открыть задвижку на иловой трубе 5 и осадок будет вытекать под напором воды в отстойнике. Коническое днище облегчает сползание осадков. При небольшом содержимом взвесей в очищаемой воде дно вертикального отстойника можно делать почти плоским с незначительным уклоном (0,02) к центру, который уменьшает объем строительных работ. В этом случае осадок удаляют периодическим смыванием. Диаметр вертикальных отстойников - 5-28 м.

Радиальные отстойники применяют на больших очистных станциях производительностью свыше 30-300 тис. м³/сут. при большом содержимом взвешенных веществ в воде, которая поступает на обработку, и, главным образом, в промышленном водоснабжении. Это круглые резервуары диаметром 10-60 м, с глубиной 3-5 м в центре и 1, 5-2,5 м на периферии.

Рис. 8.20. Схема вертикального отстойника:

1 - подающий трубопровод; 2 - камера хлопьеобразования; 3 - зона отстаивания (осаждения); 4 - отводный лоток; 5 - иловая труба для выпуска осадка; 6-отводный трубопровод.

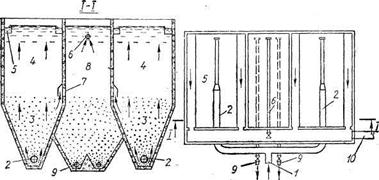

Рис. 8.21. Осветлитель коридорного типа.

Вода поступает в центр отстойника и движется в радиальном направлении к сборному лотка, который располагается по периметру отстойника. Механическое беспрерывное удаление осадка является большим преимуществом радиальных отстойников перед отстойниками других типов.

Осветлители со взвешенным слоем осадка — сооружения нового типа. их применяют для осветления и обесцвечивания коагулированой воды при содержании взвешенных веществ в источнике водоснабжения 100 мг/л и больше и цветности до 150°. Осветление основано на движение воды через слой взвешенного осадка, частички которого оказывают содействие увеличению хлопьев коагулянта, способных задерживать большое количество взвешенных веществ. Осветлители в плане имеют круглую или же прямоугольную форму. Они сравнительно с вертикальными отстойниками имеют большую степень осветления и большую пропускную способность при малых дозах коагулянта.

Прямоугольные в плане осветлители коридорного типа (рис. 8.22) разделенны внутренними перегородками на три отдела. Вода из смесителя поступает в осветлитель через трубу 1 и дырчатые трубы 2 распределяется в рабочей зоне 3 осветлителя. Зависание хлопьев коагулянта достигается подхватыванием вертикальных восходящих скоростей потока воды. Над слоем взвешенного осадка расположена защитная зона 4. Отводят воду через лотки 5. В среднем отделе осветлителя (шламоуплотнители (8.36)).

8.36. Шламоуплотнитель Шламоуплотнитель часть сооружения осветлителя, предназначенная для уплотнения осадка - шлама, который удаляется из воды.

8.37. Шламонакопитель Шламонакопитель - это часть сооружения осветлителя, предназначенная для накопления шлама.

8) труба 6 для удаления избыточной воды. Избыточный осадок, который поступил из рабочей зоны 3 через окна 7 и уплотненный в шламонакопителя(8.37) 8, сбрасывается через трубу 9. Обычно скорость поднятия воды в рабочей зоне - 1-1,2 мм/сек. Осветленная вода удаляется через трубу 10.
