Напорные резервуары

В системах больших водопроводов рекомендуется устраивать несколько резервуаров, которые дают возможность обеспечить бесперебойное водоснабжение. Неприкосновенный противопожарный запас воды в объеме до 100 м³ допускается сохранять в одном резервуаре, а для больших объемов необходимо иметь не менее чем два резервуара.

Резервуары разделяют:

по форме - на круглые (вертикальные, горизонтальные) и прямоугольные;

по степенью заглубления - на подземные и. надземные;

по материалам - на стальные, деревянные, кирпичные, бутобетонные, бетонные, железобетонные.

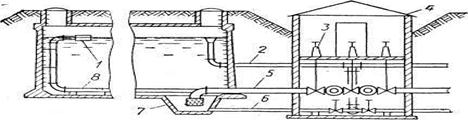

Рис. 8.26. Оборудование резервуаров.

1- поплавковый клапан; 2 - переливная труба; 3 - колонка для управления заслонками; 4 - камера заслонок; 5 - всасывающий трубопровод; 6- грязевая труба; 7 -приямок; 8 - подающий трубопровод.

Стальные цилиндрические резервуары могут быть наземными и подземными, в этом случае емкость их ограничена (до 100 м³). Деревянные, кирпичные, буто-бетонные и бетонные резервуары применяют очень редко и для небольших емкостей (до 150 м³), в основном для временных водопроводов и в сельской местности, где целесообразно использовать местные строительные материалы.

Наиболее распространенные в практике железобетонные резервуары, которые могут быть монолитными и сборными. Железобетонные подземные резервуары применяют емкостью до 20 000 м³. Емкость круглых резервуаров ограничена до 3000 м³. Круглые железобетонные резервуары имеют ряд преимуществ перед прямоугольными: они устойчивы (меньшей трещиноватости), экономичнее, менее чувствительны к неравномерности осадков, сейсмических и температурных влияний. Круглые резервуары устраивают с плоским безбалочным перекрытием. Теперь строят железобетонные резервуары полностью из сборных элементов. В резервуарах, предназначенных для хранения воды питьевого качества, должна быть обеспечена циркуляция воды или обмен всей воды.

Резервуары обычно углубляют в землю так, чтобы вынутая земля была целиком использована на засыпку резервуара для утепления его сверху. В подземный резервуар вода поступает напорным трубопроводом, в верхней части которого размещается поплавковый клапан, который автоматически закрывается при повышении уровня воды выше установленного максимума (рис.8.26.). В разводную сеть вода поступает из резервуара тем же трубопроводом через горизонтальный отросток с сеткой и обратным клапаном. Если резервуар является приемным резервуаром при насосной станции, то приемную сетку всасывающего трубопровода размещают обычно в приямке резервуара, которая препятствует возможности попадания в трубопровод воздуха при опорожнении резервуара. Резервуар оборудуется также переливной (сливной) и грязевой трубами, вентиляционными трубами и лазом для периодического осмотра, очистки и ремонта.

Возле резервуара или между двумя сопредельными резервуарами делают камеру переключения для управления заслонками на трубах, которые нужны для подачи воды и отвод ее из резервуара. В местах прокладки труб через стенку резервуара устанавливают сальники или патрубки с ребрами.

Если в резервуарах сохраняется неприкосновенный противопожарный запас воды, то должны быть подведены отдельные всасывающие линии от противопожарного и хозяйственно-питьеаого (или производственного) насосов. Оборудование в этом случае должны быть запроектировано таким образом, чтобы неприкосновенный запас мог быть использован только для противопожарных целей.

В резервуарах устанавливают КВП и приборы автоматики, которые дают возможность контролировать уровень или автоматически регулировать его. В резервуарах предполагается автоматическая сигнализация горизонтов воды со следующим использованием в случае необходимости звуковых сигналов для автоматизации насосных агрегатов. Как сигнализатор уровня используют поплавковое реле. Электрическая схема предусматривает передачу на пункт контроля оптического и звукового сигналов при достижении горизонтом воды определенного уровня, а также дает возможность автоматического запуска и остановки насосных агрегатов в зависимости от уровней воды.

Эффективность автоматики состоит в уменьшении потерь воды из-за переливов благодаря регулированию уровня воды в резервуаре.
