Трубы, применяемые при устройстве канализации

Самотечные трубопроводы ролкладывают из керамических (ГОСТ 286-82), бетонных, железобетонных (ГОСТ 6482.0-79 и 6482.1-79) и асбестоцементных (ГОСТ 1839-80) труб, а при соответствующем обосновании – из чугунных (ГОСТ 9583-75). Но в последнее время рекомендуются полиэтиленовые трубы (ГОСТ 18599-83, ГОСТ 22689-77, ТУ 19-307-86). Для напорных трубопроводов применяют железобетонные, асбестоцементные, чугунные и стальные трубы. Стальные трубы применяют для дюкеров, а также при строительстве в сложных условиях: при осадочных грунтах, или на территориях, с подземными выработками. Их нужно защищать как от внутренней коррозии, так и внешней. В нормальных условиях преимущество отдается неметаллическим трубам за их коррозийную стойкость.

Более подробно о трубах и канализационных колодцах приведено в описании внутриквартальной (дворовой) канализационной сети (Т-6). Только в уличной сети большие диаметры и глубины заложения. Минимальный диаметр условного прохода - 200 мм.

5.2. Каналы (9.9).

Коллекторы больших размеров (каналы) делают из кирпича, бетона, железобетона и-реже - из бутового камня.

9.9 Каналы Каналы — это коллекторы больших размеров из кирпича, бетона, железобетона и -реже — из бутового камня. Бывают закрытые или открытые (с открытой к атмосфере поверхностью воды), разного сечения.

По форме поперечного сечения каналы разделяют на круглые, расширенные (высота большая за ширину) и сжатые (высота меньше ширины). Форма поперечного сечения должна обеспечивать максимальную пропускную способность, максимальную прочность, минимальные строительные расходы, возможность наилучшей транспортировки примесей, удобство промывки и прочистки.

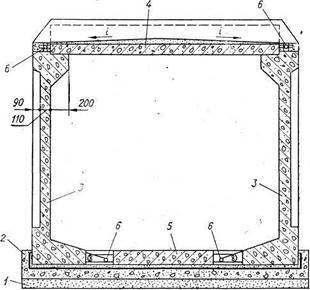

Рис. 9.5 Канализационный прямоугольный канал из сборных элементов:

1 - подготовка из щебня; 2 - подготовка из бетона марки «100»; 3 -стеновой блок ДС; 4 - блок перекрытия; 5 - блок днища; 6 - места стыковки и замоноличивания.

Выбор формы поперечного сечения зависит от гидрогеологических и грунтовых условий, наличия местных строительных материалов, величины и неравномерности изменений расходов сточных вод и вида нагрузок, которые действуют на канал.

Круглые, наиболее индустриальные в строительстве каналы применяют для транспортировки среднего количества сточных вод при самотечном и напорном режимах движения. Для коллекторов, которые залегают неглубоко, приемлемо полукруглое сечение, сжатые сечения - при значительной производительности и неблагоприятных гидрологических условиях. Открытые сети имеют прямоугольное и трапециедальное сечение.

Во многих городах Украины распространенные каналы прямоугольного поперечного сечения из сборных железобетонных элементов (рис. 9.5.). На каналы больших размеров действуют большие статические силы, а если эти каналы расположены под проезжей частью улицы - и динамические, которые нуждается в установке под каналами мощных основ, которые имеют большую площадь опоры, особенно в слабых грунтах. Применение сборных железобетонных элементов дает возможность строить каналы индустриальным методом. Конструкция сборного железобетонного коллектора зависит от его размера и способов проведения работ. Широко применяются конструкции каналов, свод которых выполнен со сборных железобетонных блоков, а основа - из кирпича, бута, бетона или бутобетона. Сборные блоки могут быть двух видов: двухшарнирные (сплошные по ширине) и трехшарнирные - своды состоят из двух частей.

Если неблагоприятные геологические условия, значительные глубины заложения, а иногда и городские сооружения на трассе коллектора не дают возможности прокладывать открытые каналы, то применяют бестраншейное строительство (прокол, проход, щитовая проходка и др.). Наиболее применяем при сооружении больших коллекторов метод щитовой проходки. Разрабатывают грунт в щите вручную или с помощью специальных механизмов. Давление окружающих пород берет на себя щит, защищая рабочих, которые находятся в забое. Щит (Рис. 9.6) по мере разработки грунта передвигают с помощью гидравлических домкратов. Тело канала составляют из отдельных блоков-тюбингов. В пространство между телом коллектора и грунтом заливают цементный раствор. Внутри круглой футеровки (тела) может быть оборудован лоток нужной формы поперечного сечения.
