Внешняя канализационная сеть

На схеме канализационной сети всегда есть точки (одна или несколько), диктующая глубину заложения сети. Чем глубже заложена канализационная сеть, тем выше ее стоимость, поэтому глубину стремятся делать наименьшей. Устанавливая максимальную глубину заложения лотоков труб уличных сетей, необходимо оберегать трубы от замерзания и механического повреждения, а также глубины заложения выпусков из домов дворовой сети. Чтобы уменьшить глубину в диктующих точках по всей сети (если есть приемники сточных вод, глубоко залегающие), иногда предусматривают местные установки перекачки.

Наименьшую глубину заложения лотоков канализационных труб необходимо определять на основании опыта работы канализации в данном районе или в подобных условиях. Если такого опыта нет, то лотки труб диаметром до 500 мм укладывают на 0,3 м, а больших диаметров на 0,5 м выше наибольшей глубины промерзания грунта в районе прокладки труб, но не менее чем на 0,7 м до верха трубы, считая от планировочной отметки.

С увеличением диаметра количество сточных вод, которое протекают по трубопроводу, увеличивается, а это, учитывая дополнительную температуру стоков в любое время года, дает возможность прокладывать канализационные трубы в зоне промерзания грунта, но они должны быть заложены на глубине 0,7 м, до их верха, обеспечивая этим их от повреждения наземным транспортом.

Максимальная глубина заложения труб зависит от грунтовых условий, методов осуществления работ и т.д. Каждый раз их определяют технико-экономическим сравнением вариантов коллектора глубокого заложения и мелкого, но со строительством насосной станции. При открытом способе проведения работ обычно наибольшую глубину заложения труб в сухих грунтах берут 7-8 м, а в водонасыщенных, болотистых и скальных грунтах - около 4-5 м.

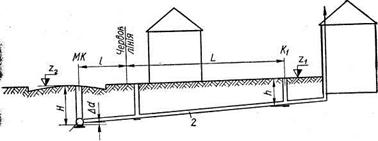

Рис. 9.3. Схема определения начальной глубины заложения уличной

водопроводной сети: 1 - уличная сеть; 2 - дворовая сеть.

На рис. 9.3. дана схема определения начальной глубины заложения уличной сети Н:

Н = h + и (L + l) - (z₁ – z₂) + Δd, м,

где h - глубина заложения дворовой трубы в самом дальнем колодце;

и — уклон дворовой или внутриквартальной сети на участках от колодца К1 к уличному колодцу ГК (городской канализации);

L + l - длина дворовой (квартальной) сети на участках от К1 к ГК, м;

z₁ и z₂ — соответственно отметки поверхности земли возле колодца на улице и возле самого дальнего колодца дворовой (квартальной) сети, м

Δd - перепад отметок между лотками выпуска дворовой (квартальной) канализации и уличной трубы в колодце ГК, м.

Уклон канализационной сети определяют по гидравлическому расчету. Величина гидравлического уклона влияет на величину скорости движения потока в канализационной сети.

Сточные воды загрязненные нерастворимыми веществами, имеют большой удельный вес, поэтому величину расчетных скоростей в канализационной сети необходимо определять, исходя из условия транспортирования этих примесей (песка, шлака и т.д.). Частички примесей могут перемещаться в зависшем состоянии по трубопроводу и лотку трубы.

Скорость, при которой начинается движение частички, называется незаиливающая. Скорость, соответствующая полному зависанию наиболее тяжелых примесей в сточных водах, называется самоочищающейся.

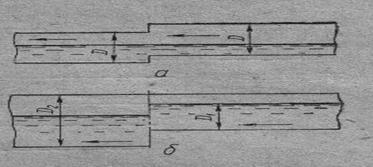

Рис. 9.4. Соединение канализационных труб в колодцах: а- соединение «по воде» для труб одинаковых диаметров: б - соединение «шелига в шелигу» для труб разных диаметров.

Минимальные значения расчетных скоростей должны быть равными самоочищающимся скоростям или и большими (например, для труб диаметром 150-250 мм самоочищающаяся скорость равняется 0,7 м/сек), причем для трубопроводов большого диаметра величина расчетной скорости должны быть большими.

Перепад отметок между лотками (Δd) при соединении труб колодца может быть осуществлен по двум методами: по уровню («как вода показывает») воды в трубах и «шелига в шелигу» (отметки верхних внутренних точек труб одинаковые) - рис. (9.4).

Расчет канализационных сетей связан с построением профиля, который является одной из основных звеньев проектно-сметной документации, необходимых при строительстве. На профиле коллекторов наносят расчетные точки, выписывают данные гидравлического расчета, указывают материал труб, расстояние между расчетными точками, показывают разрезы по грунтам, обозначают уровни грунтовых вод, все сечения с препятствиями (реками, оврагами), надземными и подземными сооружениями, трубопроводами и др. (аналогично построению профиля внутриквартальной канализационной сети, рассмотренной в Т-7).
