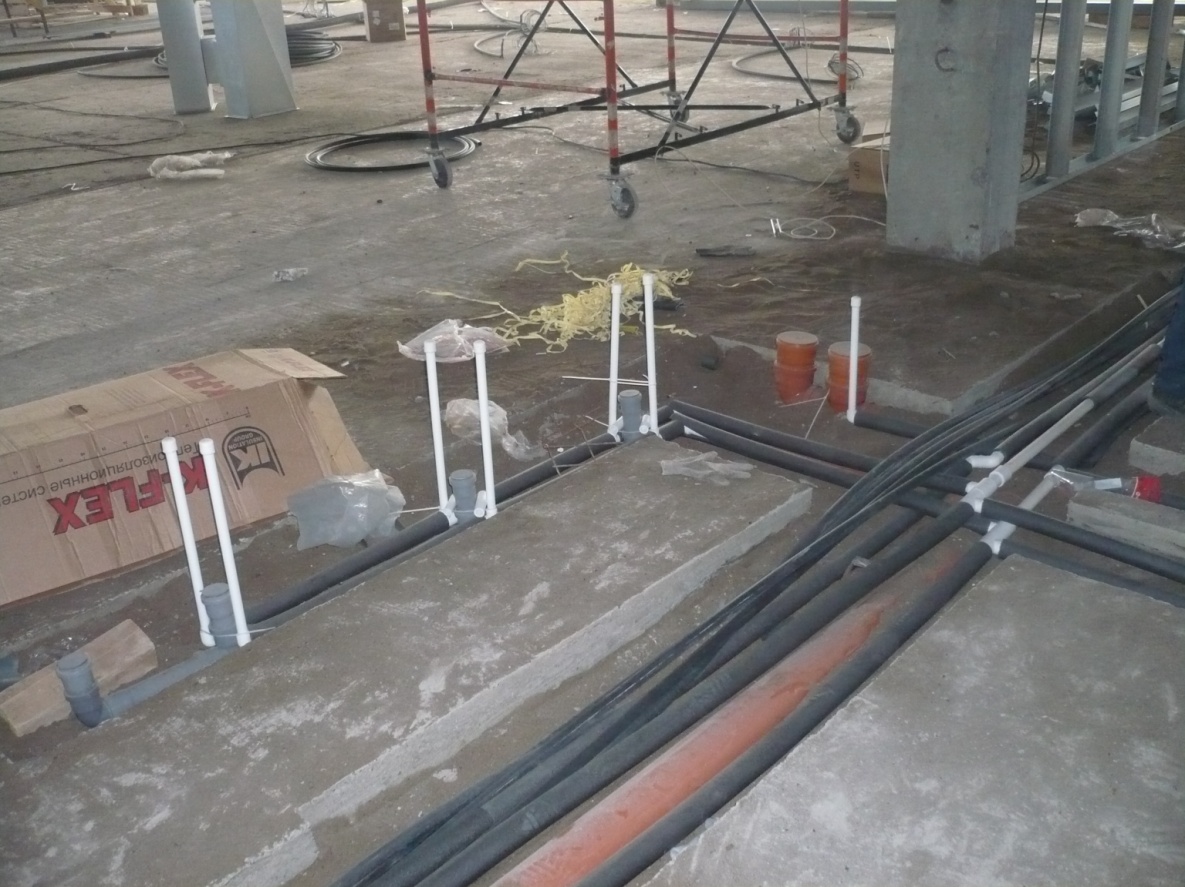

Напорные и безнапорные трубопроводы водоснабжения и канализации испытывают на прочность и плотность (герметичность) гидростатическим или манометрическим способом.
Предварительное испытание (избыточное) гидравлическое давление при испытании на прочность, выполняемом до установки арматуры должно быть равно расчетному рабочему давлению, умноженному на коэффициент 1,5. Окончательное испытание давления при испытании на плотность выполняемых после завершения всех работ на данном участке трубопровода, но до установки водоразборной арматуры и приборов, вместо которых на время испытания устанавливают заглушки, должно быть равно расчетному давлению, умноженному на коэффициент 1,3.
Трубопровод считается выдержавшим испытание, если не обнаружено видимых утечек воды.
Гидравлическое испытание систем внутренних трубопроводов из полимерных материалов проводят при положительное температуре окружающей среды не ранее чем через 24 часа после выполнения последнего сварного и клеевого соединения.
| Отчет по производственной практике
|
Гидравлические испытания систем внутренних водостоков осуществляют путем заполнения их водой на всю высоту стояков. Испытание проводят после наружного осмотра трубопроводов и устранения видимых дефектов. Система водостоков
считается выдержавшей испытание, если по истечении 20 минут после ее наполнения при наружном осмотре трубопроводов не обнаружено течи или других дефектов и уровень воды в стояках не понизился.
Монтаж системы отопления
| Отчет по производственной практике
|
.
Разъемные соединения на трубопроводах следует выполнять у арматуры и там, где это необходимо по условиям сборки трубопроводов.
Вертикальные трубопроводы не должны отклоняться от вертикали более чем на 2мм на 1м длины.
Неизолированные трубопроводы систем отопления не должны примыкать к поверхности строительных конструкций.
Расстояние от поверхности штукатурки или облицовки до оси неизолированных трубопроводов при диаметре условного прохода до 32мм включительно при открытой прокладке должно составлять от 35 до 55 м, при диаметрах 40-50 мм - от 50 до 60 мм, а при диаметрах более 50 мм - принимается по рабочей документации.

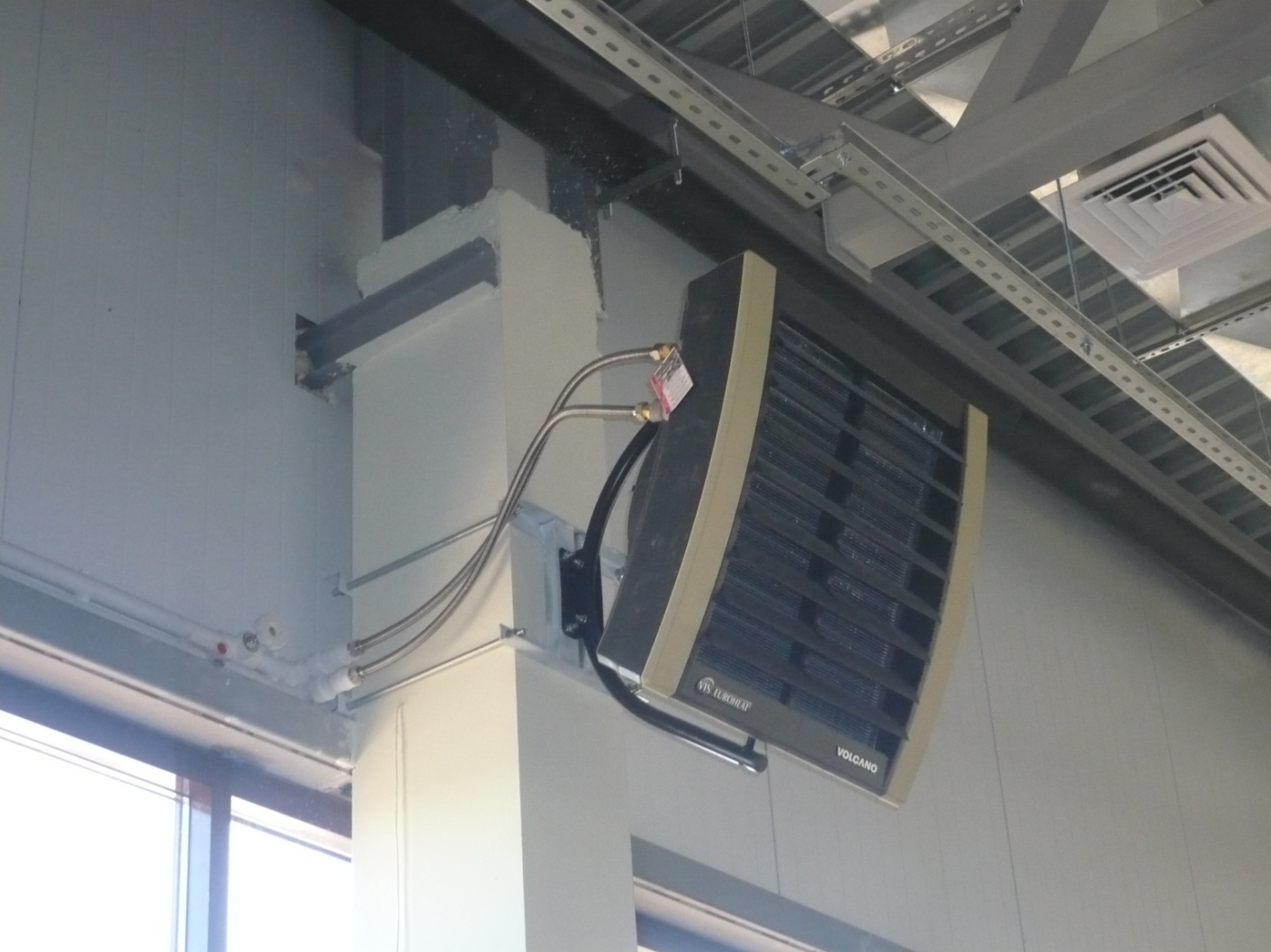

Расстояние от трубопроводов, отопительных приборов и калориферов с температурой теплоносителя выше 378 К(1050 С) до конструкций зданий и сооружений из горючих (сгораемых) материалов, определяемых проектом (рабочим проектом) по ГОСТ 12.1.044.-84, должно быть не менее 100 мм.
Средства крепления не следует располагать в местах соединения трубопроводов. Заделка креплений с помощью деревянных пробок, а также приварка трубопроводов к средствам крепления не допускаются. Средства крепления стояков из стальных труб в жилых и общественных зданиях при высоте этажа до 3 м не устанавливаются, а при высоте этажа более 3 м средства крепления устанавливаются на половине высоты этажа. Подводки к отопительным приборам при длине более 1500 мм должны иметь крепление.
Санитарные и отопительные приборы должны быть установлены по отвесу и уровню.
Уклоны подводок к отопительным приборам следует выполнять от 5 до 10мм на длину подводки в сторону движения теплоносителя. При длине подводки до 500 мм уклон труб выполнять не следует.

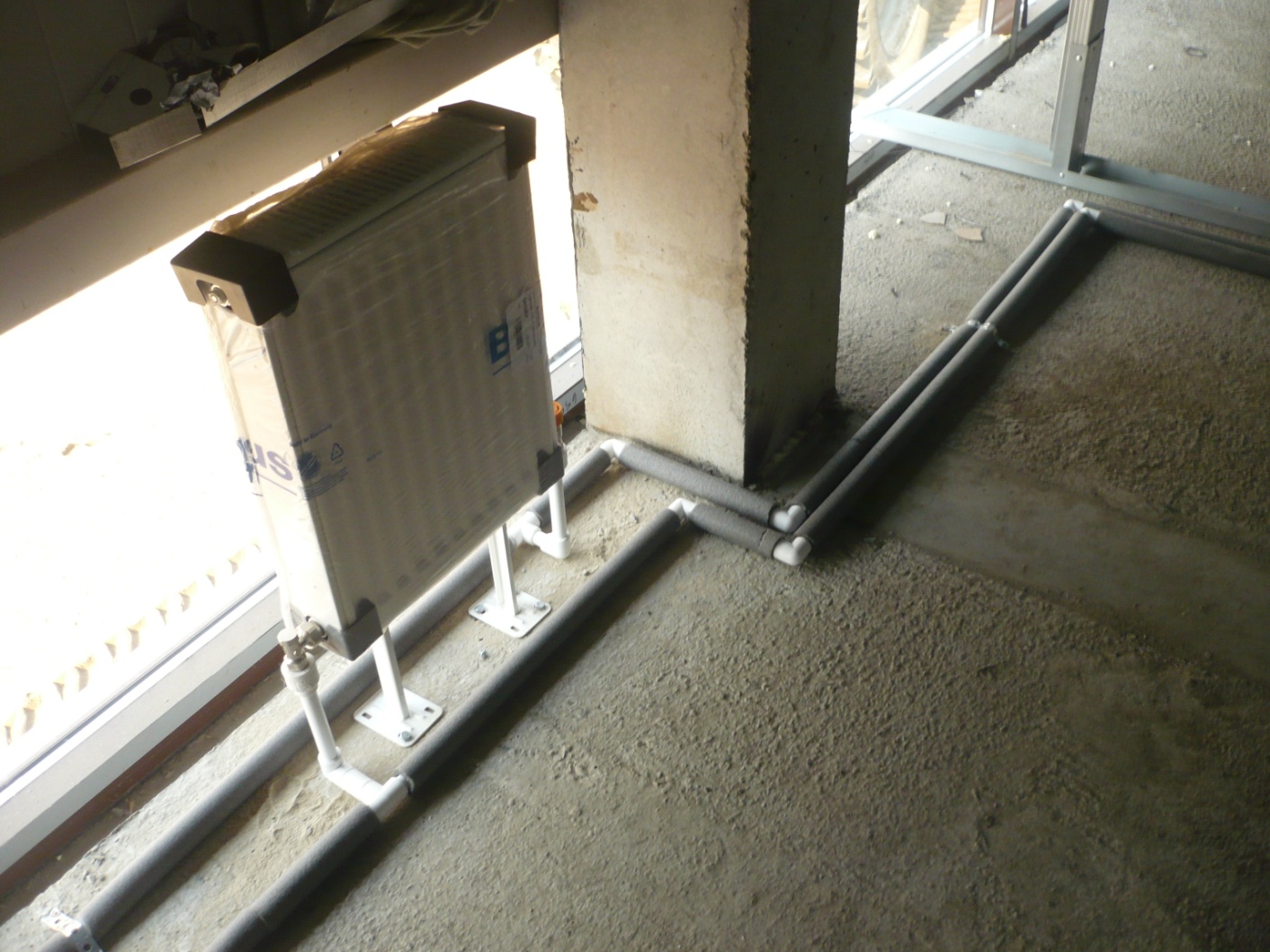

Радиаторы всех типов следует устанавливать на расстояниях, мм, не менее: 60-от пола, 50-от нижней поверхности подоконных досок и 25 – от поверхности штукатурки стен. При отсутствии подоконной доски расстояние 50 мм следует принимать от верха прибора до низа оконного проема.
Пусконаладочные работы по характеру и назначению являются продолжением монтажных работ и завершающим звеном в создании новых производств. После их окончания построенный объект может быть предъявлен к сдаче в эксплуатацию.
К пусконаладочным работам относится комплекс работ, выполняемых в период подготовки и проведения индивидуальных испытаний и в период комплексного опробования оборудования.
До начала индивидуальных испытаний смонтированного оборудования осуществляются пусконаладочные работы по электротехническим устройствам, автоматизированным системам управления, теплоэнергетическому и некоторым другим видам оборудования, выполнение которых обеспечивает проведение индивидуальных испытаний технологического оборудования – завершающего этапа работ по монтажу этого оборудования.
В период комплексного опробования оборудования выполняется проверка, регулировка и обеспечение совместной взаимосвязанной работы оборудования в предусмотренном проектом технологическом процессе на холостом ходу с последующим переводом оборудования на работу под нагрузкой и выводом на устойчивый технологический режим, обеспечивающий выпуск первой партии продукции.
Дефекты оборудования, выявленные о процессе индивидуальных испытаний и комплексного опробования оборудования, а также пусконаладочных работ должны быть устранены заказчиком (или предприятием изготовителем) до приемки объекта в эксплуатации.
Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2) в самой нижней точке системы.
Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см)
| Отчет по производственной практике
|
| Отчет по производственной практике
|
и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.
Манометрическое испытание допускается производить при отрицательной температуре наружного воздуха.
Паровые системы отопления и теплоснабжения с рабочим давлением до 0,07 МПа (0,7кгс/см2) должны испытываться гидростатическим методом давлением, равным 0,25 МПа (2,5кгс/см2) в нижней точке системы; системы с рабочим давлением более 0,07 МПа (0,7 кгс/см) -гидростатическим давлением, равным рабочему давлению плюс 0,1 МПа (1 кгс/см2), но не менее0,3 МПа (3 кгс/см2) в верхней точке системы.
Система признается выдержавшей испытание давлением, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см2) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах.
| Отчет по производственной практике
|
