Подготовительные процессы. До начала устройства фундаментов необходимо:
- организовать отвод поверхностных вод с площадки;
- проложить необходимые проезды и подъездные пути для транспорта и строительной техники;
- подготовить места складирования, сборки опалубки, укрупнения арматурных сеток и каркасов, доставить монтажную оснастку и приспособления;
- завезти на склад комплекты опалубки, арматурные сетки и каркасы;
- выполнитьнеобходимую песчаную, гравийную, бетонную подготовку под фундаменты;
- произвести геодезическую разбивку осей и разбивку положения фундаментов в соответствии с проектом;
- отметить положение рабочих плоскостей щитов опалубки фундаментов с помощью причалки, штырей, других фиксаторов;
- проверить правильность устройства бетонной подготовки и разметки положения осей и отметок основания фундаментов.
На устройство подготовки под фундаменты должны быть составлены акты на cкpытыe работы. Подготовленное основание под фундаменты должно быть принято по акту комиссией.
|
|
|

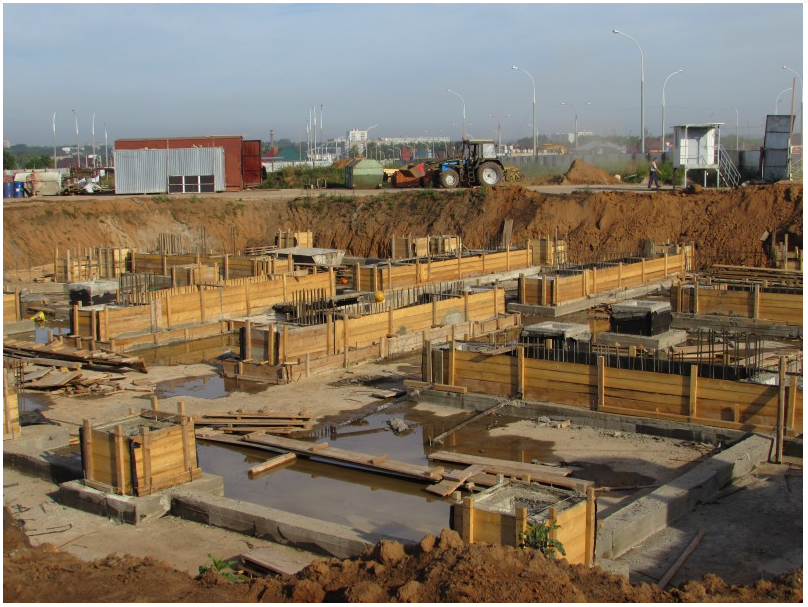

Устройство опалубки фундаментов производят в следующей последовательности:
-монтируют и закрепляют укрупненные панели опалубки нижней ступени башмака;
-устанавливают собранный короб строго по осям и закрепляют опалубку нижней ступени металлическими штырями к основанию;
- наносят на ребра укрупненных панелей риски, указывающие положение короба второй ступени фундамента;
- в соответствии с рисками устанавливают предварительно собранный короб второй ступени фундамента;
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Отчет по производственной практике |
- по нанесенным рискам устраивают короб третьей ступени;
- на верхний короб наносят риски, указывающие положение короба подколонника;
- устраивают короб подколонника;
- устанавливают и закрепляют опалубку вкладышей.
Демонтаж опалубки разрешается производить после достижения бетоном требуемой прочности: В процессе oтpыва опалубки поверхность забетонированной конструкции не должна повреждаться. Демонтаж опалубки производится в порядке обратном монтажу.
После снятия опалубки необходимо:
- произвести визуальный осмотр выполненной конструкции и опалубки;
- очистить от налипшего бетона все элементы опалубки;
- смазать палубу щитов, проверить и нанести смазку на соединительные элементы.
Армирование конструкции. Армирование железобетонных конструкций желательно осуществлять сварными арматурными каркасами и сетками заводского изготовления.
Арматурные элементы и готовые сетки доставляют на строительный объект и располагают на площадке для складирования. При приемке доставленной на объект арматуры, сеток и каркасов контролируют соответствие арматурных стержней и сеток проекту, диаметр и расстояние между рабочими стержнями каркасов и сеток. Элементы каркаса, которые требуют предварительной укрупнительной сборки, привозят на площадку сборки. Арматурные каркасы и сетки собирают на стенде укрупнительной сборки с использованием необходимых кондукторов и всех видов сварки: контактной, точечной, электродуговой, в отдельных случаях вязкой. Арматурные каркасы и сетки комплектуют в пакеты и в таком виде монтажным краном подают в зону производства работ.
|
|
|
Арматурные сетки башмаков фундаментов устраивают в опалубке на фиксаторы, обеспечивающие защитный слой бетона по проекту. Остальные элементы арматурного каркаса фундамента устанавливают и раскрепляют на сварке или
вязальной проволокой при соблюдении необходимого защитного слоя бетона
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Отчет по производственной практике |
В процессе монтажа арматуры в опалубку стен и перекрытий особое внимание уделяют обеспечению проектных размеров толщины защитного слоя бетона, смещению арматурных стержней при их установке в опалубку, а также при изготовлении на месте арматурных каркасов и сеток.
Для оценки отклонения от проектных значений положения осей и вертикальность каркасов используют геодезические инструменты.
Смонтированная арматура должна быть надежно закреплена и предохранена от деформаций и смещений в процессе производства работ по бетонированию конструкций. Крестовые пересечения стержней арматуры, уложенных поштучно, в местах их пересечений необходимо скреплять вязальной проволокой или с помощью специальных проволочных соединительных скрепок. Проектное положение арматурных стержней и сеток должно обеспечиваться правильной установкой поддерживающих устройств, шаблонов, фиксаторов, прокладок и подставок. В качестве подставок не могут быть применены обрезки арматуры, деревянные бруски, куски кирпича, щебня, гравия.
Приемка смонтированной арматуры, всех стыковых соединений должна проводиться до укладки бетонной смеси и оформляться актом на скрытые работы. В акте должны быть отмечены возможные отступления от проекта, дана оценка качества смонтированной арматуры.
После установки арматуры и опалубки, проверки качества выполненных работ дается разрешение на производство бетонных работ.
Бетонирование. До начала работ по укладке бетонной смеси в опалубку стен и перекрытий необходимо закончить монтаж арматуры и опалубки в пределах захватки. Перед укладкой бетонной смеси нужно проверить качество установки и закрепления опалубки, а также всех конструкций и элементов, закрываемых в процессе бетонирования (арматура, закладные детали и др.).
Бетонирование фундамента с подколонником выполняют в два этапа. На первом этапе бетонируют все ступени фундамента и подколонник до отметки низа вкладыша, на втором - верхнюю часть подколонника после установки и закрепления вкладыша.
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Отчет по производственной практике |
Бетонную смесь укладывают горизонтальными слоями толщиной 0,3...0,5 м, без разрывов по длине и с последовательным направлением укладки в одну сторону во всех слоях.
Каждый слой тщательно уплотняют вибробулавами (глубинными вибраторами). При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру, закладные детали, винтовые стяжки и другие элементы опалубки.
При уплотнении бетонной смеси конец рабочей части вибратора должен погружаться в ранее уложенный слой бетона на 5...10 см. Шаг перестановки вибратора не должен превышать 1,5 радиуса его действия.
|
|
|
Вибрирование на одной позиции должно обеспечить достаточное уплотнение, основными признаками которого являются:
- прекращение оседания уложенной бетонной смеси;
- появление цементного молока на ее поверхности;
- прекращение выделения на поверхности пузырьков воздуха.
Извлекать вибратор при перестановке следует медленно и, не выключая его, давать тем самым возможность пустоте под наконечником равномерно заполняться бетонной смесью. Укладку последующего слоя бетонной смеси необходимо выполнять до начала схватывания бетона предыдущего слоя. Перерыв между укладкой слоев бетонной смеси может быть в переделах 40 мин, но последующий слой должен быть уложен до начала схватывания бетонной смеси.
После укладки бетонной смеси в опалубку необходимо создать благоприятные температурно-влажностные условия для твердения бетона. Горизонтальные поверхности забетонированной конструкции укрывают влажной мешковиной, брезентом, опилками, рулонными материалами на срок, зависящий от климатических условий и в соответствии с рекомендациями технологической карты на эти работы.
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Отчет по производственной практике |
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Отчет по производственной практике |
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Отчет по производственной практике |
Каменные конструкции выполняют из природных или искусственных камней. Природные каменные материалы могут использоваться после предварительной обработки: колотыми и тесаными из твердых пород камня (гранит, мрамор), пилеными из мягких пород (туф, ракушечник), а также в необработанном виде: из рваного и постелистого бутового камня (известняка, песчаника), булыжного камня и др.
Из искусственных каменных материалов наиболее широкое применение получили: кирпич глиняный полнотелый, пористый, пустотелый, лицевой и силикатный; пустотелые и поризованные керамические камни; мелкие бетонные и керамические блоки, масса которых допускает их укладку вручную.
|
|
|
В зависимости от вида применяемых каменных материалов кладка носит названия: кирпичная (сплошная и облегченная), мелкоблочная (из керамических и бетонных камней), тесовая, бутовая и бутобетонная. Разновидностями сплошной кирпичной кладки являются армированная, декоративная и кладка с облицовкой.
Для повышения прочности кладки и придания ей монолитности камни скрепляют между собой раствором, способствующим распределению усилий между камнями и предохраняющим кладку от продувания и проникновения влаги. Зазоры между смежными камнями, заполненные раствором, называются швами, а грани камней - постелью, ложком и тычком. Установлена средняя толщина горизонтальных швов 12 мм, вертикальных -10 мм.
Ряд кладки, выложенный наружу ложками, является ложковым, а тычками - тычковым. Наружный и внутренний ряды называются соответственно наружной и внутренней верстами, а заполнение между ними - забуткой. При перерывах в кладке оставляется прямая или убежистая штраба.
Для кладки используют целые кирпичи, трехчетвертки, половинки и четвертки. В связи с желательной укладкой в стену плашмя как можно большего количества целых кирпичей без расколки на части толщина кирпичной стены принимается кратной половине длины кирпича: 0,5 кирпича (120 мм), 1 кирпич (250 мм), 1,5 кирпича (380 мм), 2 кирпича (510 мм), 2,5 кирпича (640 мм), 3 кирпича (770 мм).
Если проектом предусмотрено оштукатуривание стены, то для лучшего сцепления штукатурки и кладки швы снаружи не заполняют раствором на глубину 10...15 мм. Такая кладка называется кладкой впустошовку. Если штукатурка или облицовка кладки не предусмотрены, то кладку ведут под расшивку, т. е. с полным заполнением швов и последующей их обработкой (расшивкой).
Расшивку швов желательно выполнять сразу после укладки очередных трех-четырех рядов кирпича и очищать ветошью или губкой. Расшивка швов кирпичной кладки сейчас применяется довольно широко, особенно при кладке наружной версты из лицевого кирпича и других облицовочных материалов.
Кладку начинают и заканчивают тычковыми рядами, ведут с обязательной перевязкой вертикальных швов. С наружной стороны стены ряды кладки могут чередоваться: тычковые с тычковыми, ложковые с ложковыми, ложковые с тычковыми, тычковые со смешанными и смешанные со смешанными.
В зависимости от количества ложковых рядов, не перекрытых тычковыми, кладку называют одно-, двух-, трех- и пятирядной.
Однорядная система перевязки подразумевает чередование тычковых рядов с ложковыми.
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Отчет по производственной практике |
Способы кирпичной кладки. Кирпич в верстовые ряды укладывают способами вприжим, вприсык и вприсык с подрезкой раствора, а в забутку — вполуприсык (на раствор). Выбор способа зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к качеству лицевой поверхности кладки. Способ в прижим применяют при кладке стен на жестком растворе (осадке конуса 7...9 см) с полным заполнением и расшивкой швов. При этом способе раствор расстилают кельмой с перемещением ее от уложенного кирпича, устраивая постель для трех ложковых или пяти тычковых кирпичей. Способ вприсык используют при кладке на пластичных растворах (осадка конуса 12...13 см) с неполным заполнением швов по лицевой стороне стены, т. е. при кладке в «пустошовку». При этом для образования вертикального шва каменщик не пользуется кельмой, а разостланный на стене раствор загребает гранью кирпича, который затем переводит в горизонтальное положение, осаживает и прижимает и ранее уложенному кирпичу, образуя швы необходимой толщины. Способом вполуприсык осуществляют укладку кирпичей в забутку. При этом вначале между внутренней и наружной верстами расстилают раствор, а затем, после его разравнивания, укладывают кирпич в забутку.
Кладка стен и углов. Кладку стен из кирпича начинают с закрепления угловых и промежуточных порядовок, к которым затем крепят шнур-причалку, причем при кладке наружных верст ее натягивают для каждого ряда. Для упрощения контроля за качеством кладки после закрепления и выверки порядовок по ним выкладывают маяки. После установки порядовок, кладки маяков и натяжки причалки приступают непосредственно к кладке стены. Раскладывают кирпичи на стене, расстилают раствор под наружную версту и ее укладывают. Далее кладку ведут в зависимости от принятого способа кладки — порядного, ступенчатого или смешанного. Кладка углов — наиболее ответственная работа, и ее выполняют квалифицированные каменщики.
Армированная кирпичная кладка представляет собой кладку, усиленную стальной прутковой арматурой или полосовой сталью, которую укладывают на растворе в швы между кирпичами. Армирование может быть поперечным и продоль
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
| Отчет по производственной практике |
щих преимущественно на сжатие, с использованием стержневых сеток прямоугольнойи зигзагообразной форм при диаметре стержней 3... 8 мм.
Продольное армирование применяют при восприятии кладкой растягивающих усилий при изгибе, растяжении или внецентренном сжатии.
Кладка из керамических камней с семью и большим количеством пустот выполняется с соблюдением тех же правил перевязки, что и при кладке из кирпича.
Кладка из шлакобетонных камней несколько усложняется, так как масса таких камней, применяемых для кладки наземных стен, составляет 14...25 кг, а применяемых для кладки фундаментов и стен подвалов — 28...32 кг. Кладку из пустотелых бетонных камней с закрытыми щелевидными пустотами ведут так же, как и керамических, их укладывают пустотами вниз. Кладку из обработанных природных камней правильной формы выполняют теми же приемами, что и кладку из бетонных камней. Поперечную тычковую перевязку делают не реже чем через два ряда, а вертикальные поперечные швы в смежных рядах смещают на четверть или полкамня.
