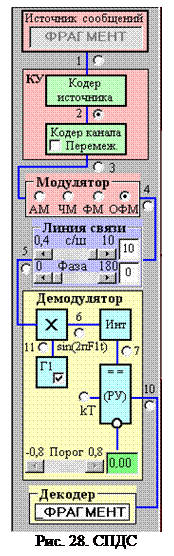

Системы передачи дискретных сообщений (СПДС), исследуемые в данном цикле лабораторных работ, представлены структурной схемой на рис. 28. Структурная схема СПДС меняется при изменении ее параметров с помощью пункта меню «Параметры СПДС» (рис. 29) и смене вида модуляции в модуляторе.
Источник дискретных сообщений создает последовательности символов исходного алфавита. При выборе кода (6, 5) (по умолчанию) этими символами являются буквы русского алфавита с объемом алфавита m = 32, при коде (7, 4) – цифры 16-ричной системы (0, 1, 2,…, E, F) с объемом алфавита m = 16. При каждом запуске развертки измерительных каналов осуществляется сеанс передачи слова – последовательности 8 символов исходного алфавита. На передачу каждого символа отводится 8 тактов. Символы, входящие в слова, можно устанавливать произвольно при активизации кнопки 1. Для удобства наблюдения осциллограммы сигналов воспроизводятся в масштабе, позволяющем наблюдать фрагмент, относящийся к передаче одного исходного символа с порядковым номером в слове, совпадающим с номером бригады.

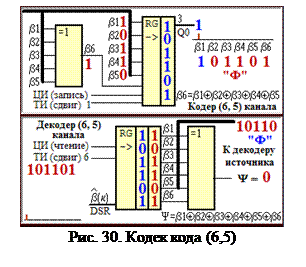

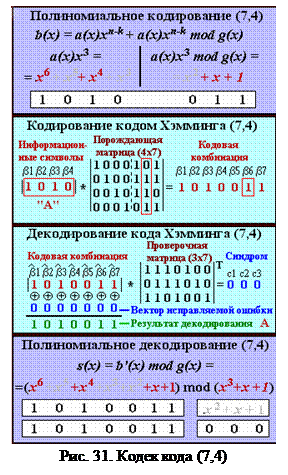

Кодирующее устройство (КУ) состоит из кодера источника и кодера канала. Кодер источника обеспечивает согласование объемов алфавитов источника (32 или 16) и канала (2). Выбор кода и интерфейса кодека осуществляется активацией опций «Код» и «Интерфейс кодека», соответственно, в меню «Параметры СПДС» (рис. 29). При выборе кода (6, 5) каждая буква кодируется пятиразрядным равномерным двоичным кодом МТК-2, при выборе кода (7, 4) каждая 16-ричная цифра кодируется ее двоичным четырехразрядным эквивалентом. Кодер канала добавляет к входным (информационным) символам проверочные символы (один при коде (6, 5) или три при коде (7, 4)). При активации опции «Показать кодек канала» в меню «Параметры СПДС» на экран выводятся дополнительно схемы кодека канала (6, 5) (рис. 30) или иллюстрации кодирования и декодирования при использовании кода (7, 4) (рис. 31).
При включении опции перемежения «Перемеж.» в кодере канала кодированная последовательность 64 бит записывается в матрицу размерностью 8 х 8 по строкам, а считывается по столбцам. Аналогично осуществляется обратное перемежение после демодуляции в приемнике. Сам процесс перемежения (деперемежения) воспроизводится на экране монитора (рис. 32) при активации опции «Показать перемежение» в меню «Параметры СПДС».
Модулятор служит для согласования первичного сигнала с характеристиками линии связи. Он позволяет получать четыре основных вида цифровой модуляции: амплитудную – АМ (ASK), частотную – ЧМ (FSK), фазовую – ФМ (PSK) и относительную фазовую – ОФМ (OPSK).

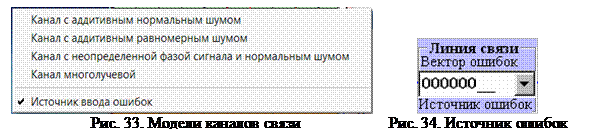

Линия связи (ЛС), как среда распространения сигнала, представлена набором моделей, для выбора которых используются пункты меню «Параметры СПДС» / «Линия связи» (рис. 33). Имеется возможность регулировки отношения с/ш и фазового сдвига сигнала в ЛС соответствующими движковыми регуляторами (рис. 28). При выборе опции «Источник ошибок» появляется возможность вводить ошибки в любые позиции передаваемых кодовых комбинаций путем ввода соответствующего вектора ошибок в текстовое окно «Вектор ошибок» (рис. 34). Модель многолучевого канала аналогична описанной в разделе «Параметрические преобразования сигналов» (рис. 25, 26).

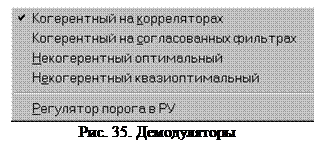

Демодулятор анализирует поступающее из ЛС колебание на каждом интервале длительности сигнала Т и по его результатам принимает решение в пользу «0» или «1». Конкретный вариант демодулятора можно выбирать с помощью пунктов меню «Параметры СПДС» / «Демодулятор» (рис. 35). Предусмотрена возможность регулировки порога в решающем устройстве (РУ) движковым регулятором «Порог», который по умолчанию пассивен. Для его активизации следует активизировать опцию «Регулятор порога в РУ». При оптимальной величине порога цвет фона индикатора его значения зеленый, иначе – белый.
Декодер служит для обнаружения ошибок (при использовании кода (6, 5)) или исправления однократных ошибок (при использовании кода (7, 4)), а также преобразования информационной части кодовых комбинаций в исходные символы переданных сообщений. Результаты декодирования выводятся в текстовое окно декодера (рис. 28) и используются при иллюстрации процессов кодирования / декодирования (рис. 30, 31). Дополнительные возможности по исследованию помехоустойчивости СПДС приводятся в описании работы 17.
