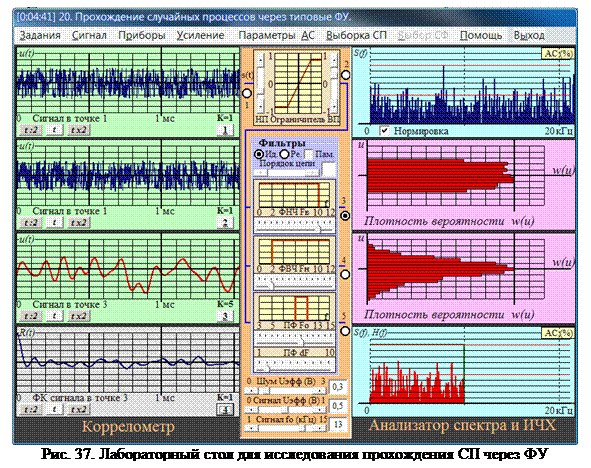

Типичная конфигурация лабораторного стола для работ данного раздела представлена на рис. 37. Исходный сигнал или случайный процесс (СП) можно выбрать, раскрыв пункт меню «Сигнал s(t)» (рис. 38), где перечислены возможные их варианты. Выбранный сигнал проходит через ограничитель мгновенных значений «Ограничитель» и набор фильтров (ФНЧ, ФВЧ и ПФ). Нижний и верхний пороги ограничения в ограничителе устанавливаются движковыми регуляторами «НП» и «ВП» и отображаются на индикаторе функциональной характеристики ограничителя. Устанавливая предельные пороги, можно из двустороннего ограничителя получить односторонний ограничитель или повторитель. Предусмотрена возможность перестройки фильтров и выбора их порядка с помощью соответствующих движковых регуляторов. Результаты настройки фильтров отображаются на индикаторах их АЧХ.
Для измерения законов распределения сигналов можно использовать 21-канальный анализатор уровней. Оценка плотности вероятности мгновенных значений сигналов выдается в виде гистограммы. Для большей наглядности ось независимой переменной u направлена по вертикали как у осциллограмм, а ось w (u) – по горизонтали.
При использовании вместо осциллографа коррелометра на его экране воспроизводится нормированная функция (коэффициент) корреляции R (t).
