Цифровые виды модуляции в системах связи

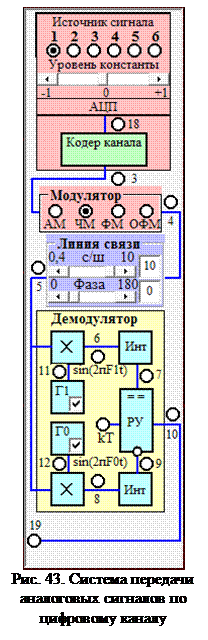

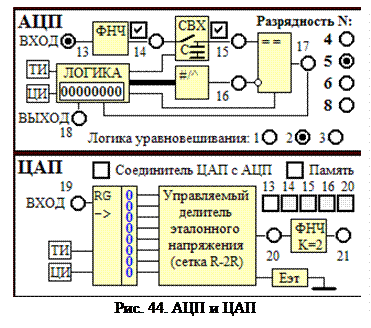

Первые две работы этого цикла (№№ 23 и 24) посвящены исследованию процессов передачи аналоговых сигналов по цифровым каналам связи (рис. 43). В них используются аналого-цифровой (АЦП) и цифроаналоговый (ЦАП) преобразователи (рис. 44).

«Источник сигналов» позволяет получать 6 вариантов аналоговых сигналов с помощью опциональных кнопок («1», «2», «3», «4», «5» и «6»):

1) константа,

2) нарастающая «пила»,

3) убывающая «пила»,

4) треугольный импульс,

5) колокольный импульс

6) экспоненциальный импульс.

Величина константы (сигнал 1) устанавливается движковым регулятором «Уровень константы» в диапазоне от –1 до +1 В. Для остальных сигналов регулятор «Уровень константы» заменяется регулятором «Длительность сигнала», действующем в диапазоне от 1 до 10 мс. Эти сигналы имеют фиксированный размах 2 В. Выбранный сигнал можно наблюдать на входе АЦП (т. 13, рис. 44).

АЦП имеет регулируемую разрядность N, устанавливаемую опциональными кнопками «4», «5», «6» и «8» и три варианта логики уравновешивания:

1) последовательное,

2) поразрядное,

3) параллельное.

На входе АЦП можно включать / выключать антиэлайсинговый идеальный ФНЧ с АЧХ

,

где F _Д – цикловая частота выборки отсчётов АЦП.

Схема выборки/хранения («СВХ») служит для запоминания аналогового отсчёта сигнала на время его преобразования в цифровой отсчёт.

Компаратор («= =«) осуществляет сравнение аналогового отсчёта сигнала с эталонным напряжением, вырабатываемым цифроаналоговым преобразователем («#/^») в соответствии с установленной в логической схеме «ЛОГИКА» логикой уравновешивания.

ЦАП выполнен в виде делителя напряжения эталонного генератора «Еэт» (декодирующей сетки резисторов типа «R – 2R»). На его выходе (т. 20) формируется один из 2^N уровней напряжения, соответствующий цифровому отсчёту сигнала в двоичной форме на его N входах. Сглаживающий ФНЧ, включённый на выходе делителя эталонного напряжения, аналогичен антиэлайсинговому фильтру в АЦП.

Регистр сдвига «RG –>«служит для преобразования последовательного формата цифровых двоичных отсчётов, поступающих на вход ЦАП, в параллельный формат, необходимый для управления делителем эталонного напряжения.

При активации опции «Соединитель ЦАП с АЦП» осуществляется непосредственное соединения выхода АЦП с последовательным входом ЦАП. В противном случае выход АЦП (т. 18) соединятся со входом кодера канала в передатчике, а вход ЦАП – с выходом декодера приёмника.

Опция «Память» в ЦАП позволяет сохранять на экране осциллографа совокупность осциллограмм в точках подключения, выбранных опциями с их номерами («13», «14», «15», «16», «20»).
