Сварка неплавящимся электродом. Влияние защитных газов на энергетические свойства дуги и защиту зоны сварки

Качество шва в большой степени определяется надежностью оттеснения от зоны сварки воздуха. Необходимый расход защит­ного газа устанавливают в зависимости от состава и толщины свариваемого металла, типа сварного соединения и скорости сварки. Соединения на рис. 8, а и б для достаточной защиты требуют нормального расхода газов. Типы соединений на рис. 8, в и г требуют повышенного расхода защитного газа, поэтому при сварке этих соединений рекомендуется применять экраны, устанавливаемые сбоку и параллельно шву. Поток за­щитного газа при сварке должен надежно охватывать всю область сварочной ванны, разогретую часть присадочного прутка и элект­род. При повышенных скоростях сварки поток защитного газа может оттесняться воздухом.

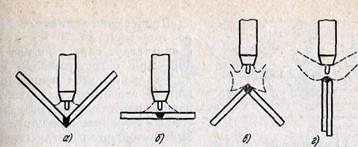

Рис.8 Расположение границы защитной струи газа при сварке соединений различных типов.

В этих случаях следует увеличивать расход защитного газа.

Теплофизические свойства защитных газов оказывают боль­шое влияние на технологические свойства дуги и форму швов. Например, по сравнению с аргоном гелий имеет более высокий потенциал ионизации и большую теплопроводность при темпера­турах плазмы. Поэтому дуга в гелии более «мягкая». При равных условиях дуга в гелии имеет более высокое напряжение, а обра­зующийся шов имеет меньшую глубину проплавления и большую ширину. Поэтому гелий целесообразно использовать при сварке тонколистового металла. Кроме того, он легче воздуха и аргона, что требует для хорошей защиты зоны сварки повышенного его расхода (1,5—3 раза). Углекислый газ по влиянию на форму шва занимает промежуточное положение.

Широкий диапазон используемых защитных газов, обладаю­щих значительно различающимися теплофизическими свойствами, обусловливает большие технологические возможности этого способа как в отношении свариваемых металлов (практически всех), так и их толщин (от 0,1 мм до десятков миллиметров).
