Оборудование поста механизированной сварки в защитном газе

Для сварки тугоплавких и активных металлов, часто выпол­няемой вольфрамовым электродом, для улучшения защиты нагре­того и расплавленного металлов от возможного подсоса в зону сварки воздуха используют специальные камеры (сварка в контро­лируемой атмосфере). Небольшие детали помещают в специальные камеры, откачивают воздух до создания вакуума до 10-4 мм рт. ст. и заполняют инертным газом высокой чистоты. Сварку выполняют вручную (рис. 3) или автоматически с дистанционным управле­нием.

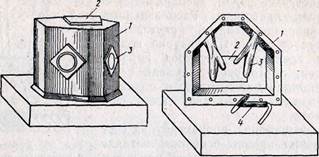

Рис. 3. Камера с контролируемой атмосферой для ручной дуговой сварки вольфрамовым электродом:

1 — корпус камеры; 2 — смотровое окно; 3 — рабочие рукава-перчатки сварщика, сое­диненные с корпусом камеры; 4 — горелка

Для сварки в контролируемой атмосфере крупногабаритных изделий находят применение камеры объемом до 450 м3. Сварщик находится внутри камеры в специальном скафандре с индивидуальной системой дыхания. Инертный газ, заполняю­щий камеру, регулярно очищается и частично заменяется. Для доступа сварщика в камеру и подачи необходимых материалов имеется система шлюзов. При крупногабаритных изделиях исполь­зуют переносные мягкие камеры из полиэтилена, устанавливае­мые на поверхности изделия. После их продувки и заполнения защитным газом сварку выполняют вручную или механизиро­ванно.
