Требования к основным потребительским свойствам керамических строительных материалов и изделий дифференцируются в зависимости от их назначения.
Так, водопоглощение обыкновенного кирпича должно быть не менее 6 или 8% (в зависимости от марки по прочности), для пустотелого – 6% массы кирпича, чем обеспечиваются необходимая пористость, а следовательно, и теплозащитные свойства.
Кирпич «недожег» не обладает достаточной прочностью и морозостойкостью, а кирпич «пережег» – достаточными теплозащитными свойствами и, как правило, деформирован. Такой кирпич считается браком и его поставка потребителю не допускается. Кирпич должен иметь правильную форму с ровными ребрами и поверхностями. Величина дефектов внешнего вида (отбитость или притупленность ребер и углов) не должна превышать отклонений, допустимых ГОСТом.
Все виды кирпича должны иметь установленные для них размеры; отклонения не должны превышать величин, указанных в действующих ГОСТах. Предел прочности при сжатии и морозостойкости каждой марки кирпича не должен быть менее установленного.
|
|
Основными потребительскими свойствами плиток для полов являются прочность при износе и эстетические свойства. Износ таких плиток не должен превышать 0,25 г/см2.
Водопоглощение, характеризующее плотность их черепка, не должно превышать 4%. Морозостойкость плиток должна быть не менее 25 циклов.
Керамические глазурованные плитки (ГОСТ 6141-91) изготовляют 28 типоразмеров (размеры приведены в таблице 2). Отклонения размеров по длине граней не должны превышать 1,5 мм. В каждой партии должны быть плитки только с плюсовыми либо только с минусовыми отклонениями.
Толщина плиток (кроме плинтусных) не более 6 мм; плинтусные могут быть толщиной до 10 мм. Такой же толщины могут быть плитки из легкоплавких или мергелистых глин. Во всех случаях толщина плиток должна быть равномерной. У одной и той же плитки разница в толщине не должна превышать 0,5 мм.
Размеры квадратных плиток (мм): 21x21, 46x46, 71x71, 96x96, толщина 3 и 3,5 мм. Длина и ширина прямоугольных плиток (мм): 46x21, 71x21, 96x21, 121x21, 71x46, 96x46, 121x46, 96x71,121x71,121x96, толщина З и 3,5 мм. Отклонения от размеров по длине и ширине плиток: для сторон размером менее 96 мм ±1,0 мм; для сторон размером 96 и более ±1,5 мм; по толщине ±0,5 мм. Отклонение от прямого угла (косоугольность), а так же выпуклость и вогнутость плиток со сторонами размером менее 46 мм допускается не более ±0,5 мм, а остальных не более ±1,0 мм.
Форма ковров может быть прямоугольной или квадратной со сторонами, кратными 50 мм, за вычетом ширины шва, равной 4 мм. Отклонения от линейных размеров ковра допускаются по длине и ширине +2 и -4 мм; разность диагоналей при длине ковра до 500 мм – 3 мм и 5 мм – для ковров большего размера.
|
|
Повышенные требования предъявляются к качеству внешнего вида фасадных плиток. Они должны иметь правильную геометрическую форму, равномерную толщину, а также четкие грани и углы, лицевая поверхность – ровной, без шероховатостей. Плитки не должны содержать выцветов, крупных включений, наплывов глазури и других дефектов, не допустимых ГОСТом. Боковые грани квадратных и прямоугольных плиток должны составлять с плоскостями прямой угол(предельно допустимое отклонение от прямого угла 0,5 мм). На кромках лицевой поверхности плиток не допускаются выпуклости, выбоины, трещины, а также зазубрины и щербины.
Цвет плиток должен соответствовать эталону. Их изготовляют с одноцветной или многоцветной (мраморовидной) лицевой поверхностью. Плитки для внутренней облицовки должны быть термически стойкими, водопоглощение не должно превышать 16%. Сорт плитки указывается в маркировке на упаковке.
Например, по европейским нормам, кроме надписей «1-й сорт» или «2-й сорт», вся маркировка должна быть красного цвета, для 2-го – синего цвета, а для 3-го – зеленого. Плитка высокого качества имеет строго выдержанные размеры, идеально ровную поверхность без пузырей, подтеков или трещин. Отклонения от установленных норм допускаются, но просто микроскопические.
Для пола годится только плитка с высоким сопротивлением истиранию. Чаще всего это плитка одинарного обжига, изготовленная способом нанесения глазурованного покрытия по раскаленному корпусу. Такой способ обеспечивает более высокую плотность плитки.

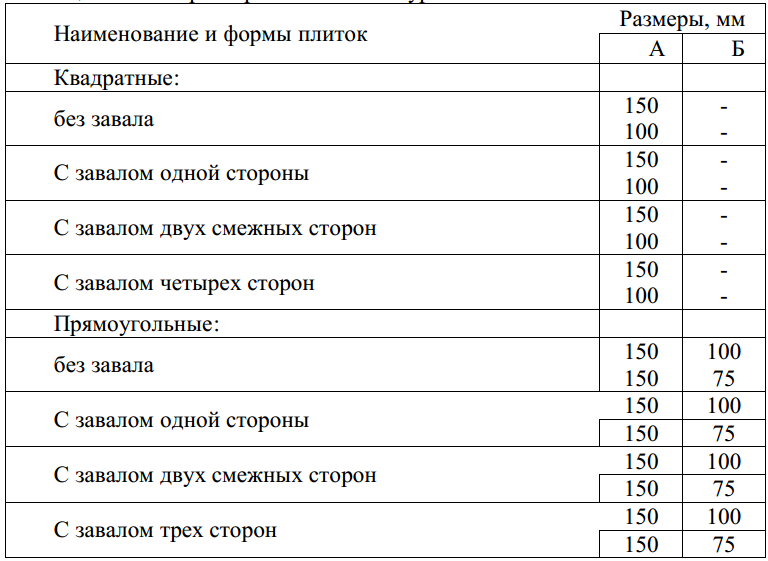

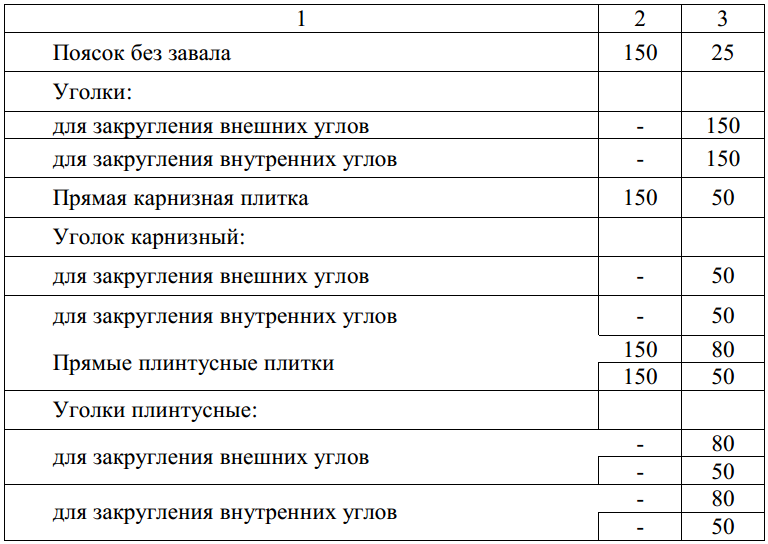

Таблица 5.2
Размеры керамических глазурованных плиток
В зависимости от дефектов внешнего вида плитки для обычных полов подразделяются на три сорта: 1, 2 и 3-й. Так, в плитках первого сорта не допускаются отбитые углы, наплывы глазури, трещины на глазури, мушки, пятна и другие дефекты. На плитках 2-го и 3-го сортов некоторые дефекты допускаются, но с ограничениями. Плитки для мозаичных полов на сорта не подразделяются.
У глазурованной плитки глазурованное покрытие должно быть равномерным: одинаковая прокрашенность, отсутствие подтеков или белесых краев, недоливов, затекания, наплывов, пузырьков, волосяных трещин (цек), пятен, выцветов и других дефектов, заметных при дневном свете на расстоянии 1 м, у плиток, применяемых для облицовки внутренних поверхностей стен, и на расстоянии 3 м на открытом воздухе у плиток для облицовки наружных поверхностей стен.
Керамические плитки для внутренней облицовки стен выпускают квадратной формы размером 150x150 мм с завалом по периметру, толщиной 6 мм.
Существует несколько мировых стандартов (норм) для установления технических характеристик керамической плитки, а также методов контроля и критериев приемлемости каждой характеристики: DIN (Германия) UPEC (Франция), BS(Великобритания), ASTM-ANSl (США), UNI EN (Италия), российские стандарты на плитку: ГОСТ 6887-90 (плитка керамическая для полов), ГОСТ 13996-93 (плитка керамическая фасадная и ковры из нее).
Но наибольшее распространение и применение получили Нормы UNI EN на керамическую плитку, разработанные Европейской комиссией Стандартизации CEN (Италия). Они действительны во всех странах Европы и принявших их внеевропейских странах. Эти нормы EN не имеют законную силу: допускается реализация керамических изделий, не удовлетворяющих требованиям указанных норм. Но для приобретения товарного знака качества UNI фирма - изготовитель керамической плитки обязана строго соблюдать нормы EN. Организация TJNI(Государственный Комитет Италии по Стандартизации) выдает фирмам (изготовителям разрешение на нанесение товарного знака на тару керамической плитки и проверяет соблюдение норм, как в процессе производства, так и на образцах реализуемой продукции).
|
|
Классы износоустойчивости и категории скольжения для напольной плитки. Согласно европейским и международным нормам (EN 154 и ISO) классы обозначаются по названию метода испытания от PEI-I до PEI-V. Первая группа наименее устойчива к истиранию, пятая - самая устойчивая. В зависимости от назначения помещения и плотности движения в этих помещениях рекомендуется применять плитку соответствующих групп износостойкости (класса износоустойчивости):
· Группа 1 (PEI I) - для мест с небольшим движением, в которых используется мягкая обувь. Применяют только в ванных комнатах и любых других помещениях, которыми мало пользуются и в которых не ходят в уличной обуви.
· Группа 2 (PEI II) – для комнат с участками движения небольшой плотности, где ходят в домашней обуви. Применяют для квартир, коттеджей, семейных домов, за исключением кухонь, прихожих, лестниц и балконов.
· Группа 3 (PEI III) – для помещений с движением средней интенсивности, в которых ходят в обычной обуви, не имеющих непосредственного доступа с улицы. Применяют для укладки во всех помещениях дома или квартиры, гостиницах, небольших офисах.
· Группа 4 (PEI IV) – для помещений с интенсивностью движения от средней до высокой, подверженных большему истиранию, чем полы группы 3. Применяют в помещениях жилых и общественных зданий (любые помещения жилых домов, залы регистрации гостиниц, рестораны, офисы, магазины, отели).
· Группа 5 (PEI V) ISO 16545 - плитка данной группы пригодна к применению на участках с движением любой интенсивности. Используется в общественных помещениях с высокой проходимостью.
Другой, не менее важной характеристикой напольной керамической плитки является сопротивление скольжению. Она имеет большое значение для плитки, которой покрывают полы в особых(специализированных) помещениях жилых домов, общественных и производственных зданий, а также полов, находящихся под открытым небом.
Срок службы плиточного покрытия характеризуется двумя показателями: поверхностной твердостью по шкале Мооса(определенной путем воздействия на плитку природным минералом, где твердость 1-го класса имеет мягкий материал-тальк, а 10-го-алмаз) и износостойкостью керамических плиток, измеряемых в условных единицах от I до V по шкале PEI (метод проводимого испытания). Для напольных плиток стандарт УНИ ЕН допускает сопротивляемость износу от минимальной (I степень) до максимальной (V степень).
|
|
Испытания на истирание проводят очень строго. Для этого плитку помещают в устройство, напоминающее жернова мельницы, посыпают на нее абразивный состав(мелкие металлические шарики и другие твердые зернистые материалы) и подают воду Пр вращении«жерновов» создается искусственное истирание. Этот тест представляет собой испытания, имитирующие ускоренный износ.
По европейским нормам (EN 1987 года) керамическая плитка делится на 8 групп. А по новейшим международным нормам ISO - на 11 групп.
Делится плитка по двум основным параметрам:
· влагопоглощение (способность плитки впитывать влагу заопределенный промежуток времени в процентном отношении к ее весу);
· способ изготовления (прессование или экструдирование). Чем меньше номер группы, тем ниже влагопоглощение и выше морозостойкость плитки. Так группы I и II группы считаются морозостойкими, а группа III годится только для внутренней отделки. Например, для морозостойкой плитки в каталогах и на упаковке плитки должны стоять буквы с цифрами: AI или BI, для неморозостойкой- AIII или BIII. Последняя является более прочной (из-за меньшей пористости).
Глиняная черепица должна иметь правильную форму и ровные края. Цвет черепицы одной партии должен быть однородным. Морозостойкость — не менее 25 циклов, прочность на излом — не менее 70 кг. Масса 1 м2 покрытия насыщенном водой состоянии не должна превышать для пазовой 50 кг, для плоской - 65 кг. Масса одного погонного метра коньковой черепицы не должна превышать 8 кг. Водопроницаемость черепицы должна быть такова, чтобы капля воды появилась на нижней поверхности изделия не раньше чем через 1 ч от начала испытания.
Санитарно-технические изделия должны иметь ровную, гладкую и чистую поверхность, равномерно покрытую глазурью; должны быть хорошо обожжены и при постукивании издавать чистый, недребезжащий звук. Термостойкость изделий должна быть такова, чтобы при трехкратном постепенном нагревании до t 100°С и охлаждении в воде при t 18-20°С не происходило видимого нарушения глазури.
Ковры упаковывают в прочные ящики или пачками в бумагу; ковры длиной более 1,5 м свертывают в рулон, завертывают в бумагу и обвязывают шпагатом.
Хранят ковры в закрытых сухих помещениях. Высота штабеля ковров, упакованных в пачки, не должна превышать 0,75 м. Транспортирование и хранение кирпича и черепицы производят, как правило, в неупакованном виде. Погрузка их навалом (набрасыванием) и разгрузка сбрасыванием запрещается.
Хранят эти материалы на открытых площадках или под навесом в штабелях, причем в каждом штабеле должен находиться материал одного типа, марки, размера. Черепица при укладке в штабеля ставится на ребро по длине, и каждый ряд перекладывается прокладочными материалами (досками, дранкой, жгутами соломы и др.). Высота штабеля не должна превышать для кирпича 1,2-1,5 м, а для черепицы 4-5 рядов. Плитка керамическая упаковывается в деревянные решетчатые ящики по 100 шт.
Масса нетто ящика не должна превышать 32 кг. В каждый ящик упаковываются плитки одного типа, цвета, размера, сорта. Плитки для полов допускается упаковывать в бумажные ящики (пачки). Масса такой пачки не должна превышать 8 кг. Грузить плитки навалом нельзя. Хранят их в закрытых помещениях, уложенными в штабеля и клетки высотой не более 1,5 м.
Вопросы для самоконтроля
1. Классификация керамических строительных материалов и изделий.
2. Свойства, применение керамических строительных материалов и изделий.
3. Сырье для производства керамических материалов и изделий.
4. Классификация, технологические свойства керамических строительных материалов и изделий.
5. Производство керамических строительных материалов и изделий. Общие технологические процессы
6. Ассортимент строительной керамики. Классификация, характеристика групп, видов
7. Требования к качеству. Упаковка, транспортировка и хранение.
План практического занятия
1. Керамические строительные материалы и изделия. Общие сведения
2. Классификация керамических строительных материалов и изделий. Свойства, применение
3. Сырье для производства керамических материалов и изделий. Классификация, технологические свойства
4. Производство керамических строительных материалов и изделий. Общие технологические процессы
5. Ассортимент строительной керамики. Классификация, характеристика групп, видов
6. Требования к качеству. Упаковка, транспортировка и хранение.
