Измерительные мостовые схемы

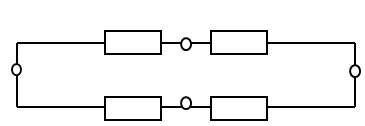

Мостовая схема представляет собой последовательно- соединённую, замкнутую цепь из резисторов.

К двум вершинам подключается источник питания, к двум другим подключается высокочувствительный индикатор тока (гальванометр для тока) таким образом, имеется два выхода. Мысленно соединением (1,2 и 3,4) получим диагонали моста. Мосты применяют для измерений сопротивлений в широком диапазоне с высокой точностью. Мосты бывают: напряжения и тока (зависит от питания), равновесные, не равновесные, частотозависимые и частотонезависимые, ручные и автоматические.

Наибольшее распространение получили равновесные мосты. Равновесный мост работает на принципе равновесия, который осуществляется при помощи переменного высокоточного сопротивления (реохорд). Результат равновесия определяется по нулевому положению стрелки гальванометра, поэтому гальванометр должен иметь одностороннюю шкалу. Мост состоит из электрической схемы источника питания, гальванометра, реохорда, переключателя пределов измерений.
