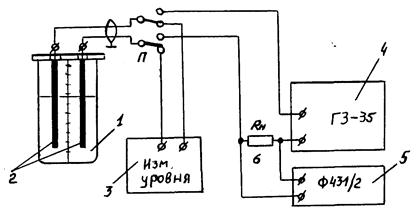

Схема лабораторной установки приведена на рисунке 4.5.
Рисунок 4.5 – Схема лабораторной установки
Установка состоит из емкостного датчика 2, помещенного в стеклянный сосуд 1 (с водой или без воды), генератора звуковой частоты ГЗ-35 4, измерителя напряжения выхода 5 и измерителя уровня жидкости 3. Переключение датчика от измерителя к выходу генератора осуществляется переключателем П, R н – нагрузочное сопротивление 300 кОм.
