Принципы управления моделью и получения результатов моделирования

Построенную модель следует запустить в работу, щелкнув по кнопке «Пуск». В результате работы модели выходные сигналы блоков начнут изменяться, их величины просматривают на виртуальном осциллографе и других индикаторах. Параметры некоторых сигналов и блоков исследователь может изменять в процессе работы модели, другие параметры можно изменить, остановив процесс работы модели. Продолжительность работы модели можно задавать до ее запуска, можно и прерывать работу модели по желанию исследователя.

Параметры работы модели задаются в меню Simulate → Simulation Properties.

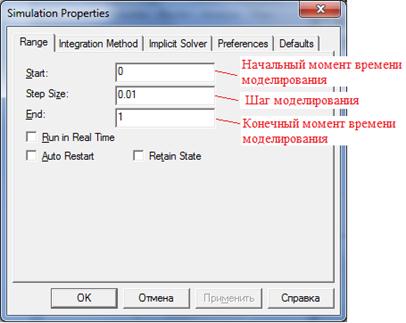

Рисунок 1.7 – Настройка параметров работы модели
