Генераторы

Генераторы это блоки, имеющие только выход.

Генераторы вырабатывают изменяющиеся во времени или постоянные сигналы.

Примерами таких блоков в VisSim являются блоки:

step (ступенька) - генератор ступенчатой функции ;

ramp (спуск, подъем)- генератор линейно растущего сигнала ;

sinusoid - генератор синусоидального сигнала ;

const - генератор постоянного сигнала, величина которого не меняется в процессе работы модели;

slider (скользящий контакт, ползунок) - генератор постоянного сигнала, величину которого можно менять в процессе работы модели.

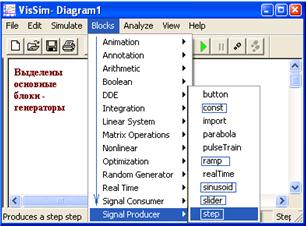

Рисунок 1.2. – Важные блоки-генераторы программы VisSim.

Для помещения блока на рабочее пространство следует щелкнуть по пункту меню Blocks, перейти на пункт Signal Producer, затем щелкнуть по названию требуемого генератора, перевести курсор в нужное место рабочего пространства и щелкнуть левой кнопкой мыши.
