Индикаторы

Индикаторы – это блоки, имеющие только вход.

Индикаторы программы VisSim предназначены для отображения сигналов в форме удобной и привычной для исследователя.

Важнейшими индикаторами являются блоки:

– осциллограф - plot;

– цифровой индикатор - display.

Блоки индикации вызываются путем выбора пунктов меню Blocks → Signal Consumer → plot (display)

Виртуальный осциллограф (plot) VisSim представляет собой окно, похожее на экран осциллографа, в котором изображается зависимость наблюдаемых сигналов от времени (рисунок 1.6). На боковой стороне осциллографа помещены условные изображения входов, к которым могут быть подключены выходы других блоков диаграммы для наблюдения поведения их сигналов в зависимости от времени. В VisSim 3.0 на одном блоке plot можно наблюдать от 1 до 4 сигналов, изменяющихся во времени.

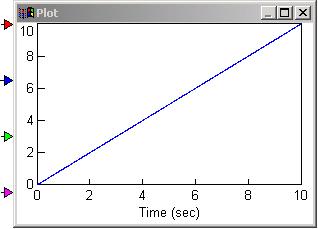

Рисунок 1.6 – Виртуальный осциллограф (plot)

Цифровой индикатор display VisSim показывает в цифровом виде значение сигнала на выходе того блока, к которому он подключен. Этот прибор используется для измерения постоянных величин.
