Заканчивая разбор наиболее характерных видов прокатного производства и новейших типов прокатных станов, в большинстве освоенных нашей промышленностью в годы сталинских пятилеток, приводим для наглядности схему их, систематизации (фиг. 60).
До сих пор в учебной литературе обычно освещались только вопросы сортового и частично листового производства, в данном же схеме отведено надлежащее место холодной прокатке, трубопрокатному, колесопрокатно-бандажному делу, бесслитковой прокатке и другим видам новейших производств, впервые освоенных или осваиваемых в настоящее время. Эти виды производств и системы станов являются типичными для современного состояния социалистической промышленности и для перспектив дальнейшего ее развития.
При выборе типов станов, помещенных в схеме, в основу легли максимальная производительность установок, высокое качество выпускаемой продукции и техническое совершенство конструкций обслужи-вающего оборудования.

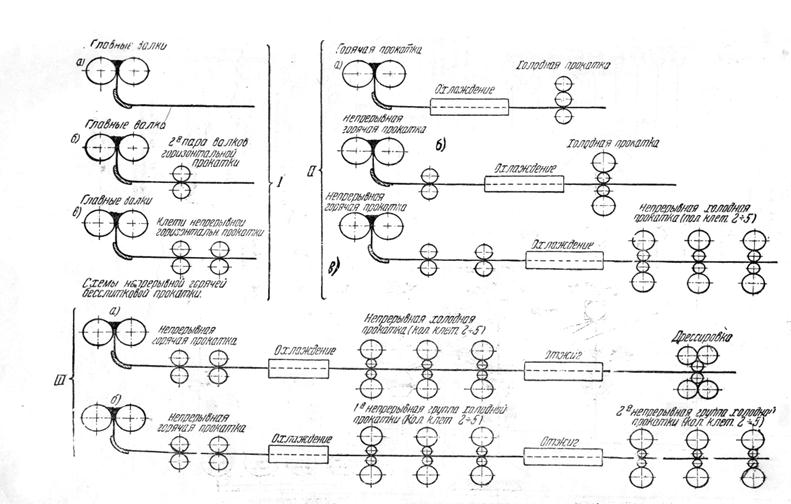

Фиг. 59. I. Схема непрерывной горячей бесслитковой прокатки: а — с одной парой (главной) валков; б — с двумя парами валков; в — с тремя парами валков.
|
|
II. Схемы непрерывной горячей и холодной бесслитковой прокатки: а — непрерывная горячая и холодная прокатка; б — непрерывная горячая прокатка в два пропуска и холодная в один; в — непрерывная горячая прокатка в три пропуска и непрерывная холодная прокатка в 2—5 пропусков.
III. Схемы непрерывной горячей и холодной бесслитковой прокатки, а также дрессировки: а — непрерывная горячая (три пропуска) и непрерывная холодная (2—5 пропусков) прокатки, а также дрессировка; б — непрерывная горячая (три пропуска), две непрерывных группы холодной прокатки (по 2— 5 пропусков)

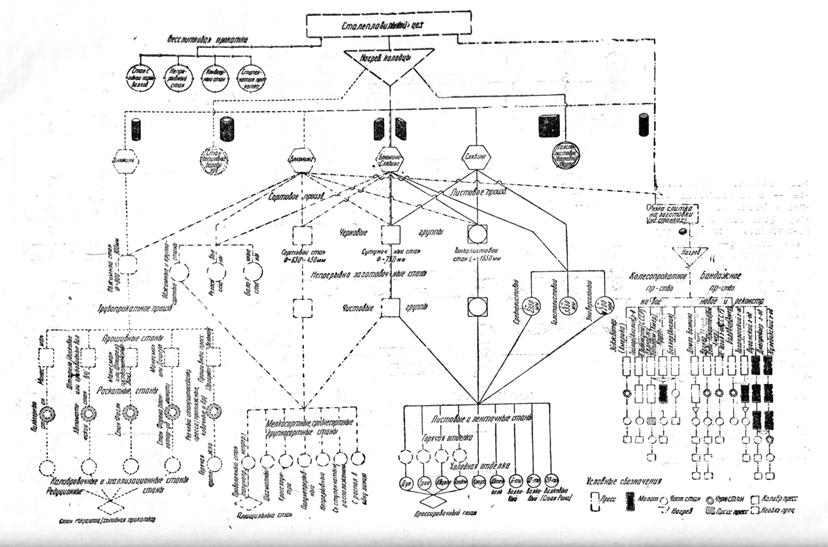

Фиг. 60. Картограмма систематизации прокатных станов и видов производств.
