Классификация зубообрабатывающих станков

Станки различают:

1) по виду обработки и инструменту: зубодолбежные, зубофрезерные, зубострогальные, протяжные, зубошевинговальные, зубошлифовальные;

2) по назначению: для нарезания цилиндрических колес с прямым и винтовым зубом; для шевронных колес, для нарезания конических колес с прямыми и круговыми­
зубьями; червячных колес, зубчатых реек и т.д.;

3) по точности и степени шероховатости нарезаемых зубьев: для предварительного нарезания зубьев; для чистовой обработки зубьев; для доводки рабочих поверхностей зубьев.

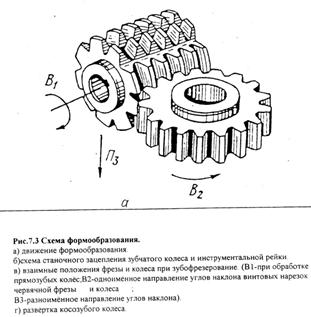

Станки, работающие по методу обката, в обкаточном движении имити­руют какое либо зубчатое зацепление (зацепление двух винтовых колес со скрещивающимися осями, зубчатое колесо и рейку). При этом может имитироваться как вся инструментальная рейка (например при зубофрезеровании) и процесс обработки наиболее производителен, так и один зуб или впадина инструментальной рейки (см. зубошлифование коническим кругом, обработку конических колес). В этом случае после того как инструмент, имитирующий один зуб или впадину инструментальной рейки выйдет за пределы активной части линии зацепления (рис. 7.3б) необходимо отвести инструмент, вернуть его на активную часть линии зацепления и выполнить делительный поворот.

Самостоятельно проработать: Колев стр. 134...137.

КИНЕМАТИЧЕСКАЯ СТРУКТУРА И НАЛАДКА ЗУБОФРЕЗЕРНЫХ СТАНКОВ.

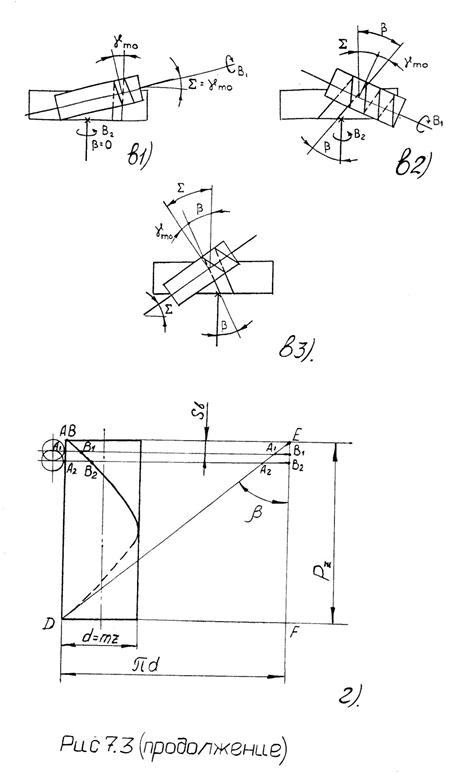

Эти станки работают по методу обката и в обкаточном движении имити­руется зацепление двух винтовых колес со скрещивающимися осями Рис. 7.За. При этом угол скрещивания осей фрезы и колеса показан на рис. 7.3в.

На этих станках обрабатывают:

1. Прямозубые; и косозубые колеса наружного зацепления;

2. Червячные и храповые колеса.

Эти станки могут иметь бездифференциальную и дифферен­циальную структуры. Бездифференциальные станки применяются крайне редко.

Кинематическая схема зубофрезерного станка приведена на рис. 7.4.
