Манограф (индикатор), 9 - диаграмма запрессовки

Достоинствами продольно-прессовой сборки являются:

1) простота;

2) возможность контроля качества формируемого соединения по усилию запрессовки.

Недостатки заключаются в:

1) необходимости достаточно дорогого оборудования;

2) нестабильности и недостаточности прочности соединений.

Запрессовка с вибрационно-импульсным воздействием позволяет уменьшить силу запрессовки Р_т в 2 - 5 раз и увеличить прочность соединений с диаметром более 20 мм.

Ультразвуковые колебания эффективны при сборе прецизионных соединений с на­тягом диаметром менее 20 мм. Схема продольно-прессового метода сборки с наложени­ем осевых ультразвуковых колебаний на охватывающую деталь приведена на рис. 8.3.

В поперечно-прессовых соединениях с натягом сборка осуществляется за счет ра­диального сближения сопрягаемых поверхностей. Это обеспечивается нагревом охваты­вающей или охлаждением охватываемой деталей перед сборкой.

Температура нагрева или охлаждения собираемых деталей определяется по формуле:

Т=(Д + 5)/ (a/d) ± (25... 30°), (8.2)

где Д - монтажный зазор в соединении перед сборкой; 5 - максимальный натяг в соеди­нении; а - коэффициент линейного расширения (сжатия) материала нагреваемой или охлаждаемой детали; d - диаметр соединения; 25... 30° - температура охлаждения или нагрева охватывающей или охватываемой детали при ее перемещении из зоны нагрева или охлаждения на место сборки.

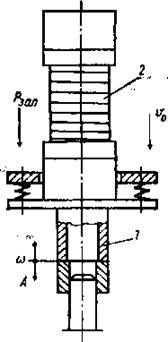

Рис. 8.3. Схема ультразвуковой запрессовки:
