Суммарные запасы равны суммарным потребностям:
250+100+150+50=80+320+100+50=550, т.е. данная задача является закрытой.
Определение переменных
Обозначим через хij- количество единиц груза, которое будет перевезено от i-ro поставщика j-му потребителю.
Целевая функция:
L(X) = 6х11+6х12+х13+4х14+8х21+30х22+6х23+5х24+4х31+4х32+3х33+30х34+9х41+
+9х42+9х43+9х44Þmin
Задание ограничений
х11+х12+х13+х14=80
х21+х22+х23+х24=320
х31+х32+х33+х34=100
х41+х42+х43+х44=50
х11+х21+х31+х41=250
х12+х22+х32+х42=100
х13+х23+х33+х43=150
х14+х24+х34+х44=50
Создайте форму для ввода условий задачи. Для этого запустите Excel. Откроется чистый лист Excel. Создайте текстовую форму — таблицу для ввода условий задачи (рис.1). В ячейках В3:Е6 – располагаются искомые переменные задачи хij.
В начале решения полагаем искомые величины равными единице. В ячейках А3:А6 – располагаются величины а i, в ячейках В7:Е7 – величины bi, целевая функция – в ячейке В15.
Рис. 4.1 Экранная форма с исходными данными и матрицей искомых величин
1. Введите формулу для расчета а i, bi.
· курсор в ячейку А3;.
· курсор на кнопку «Мастер функций», расположенную на панели инструментов;
|
|
· курсор в окно функции на СУММ;
· в строку «Массив 1» ввести В3:Е3;
· в строку «Массив 2» ничего не вводим;
· кнопка «ОК». На экране: в ячейку А3 введена функция.
· Формулу из ячейки А3 скопировать в буфер обмена и вставить в ячейки А4, А5, А6;
· курсор в ячейку В7;.
· курсор на кнопку «Мастер функций», расположенную на панели инструментов;
· курсор в окно функции на СУММ;
· в строку «Массив 1» ввести В3:В6;
· в строку «Массив 2» ничего не вводим;
· в ячейку В7 введена функция.
· Формулу из ячейки В7 скопировать в буфер обмена и вставить в ячейки С7, D7, E7;
2. Внесите зависимость для целевой функции:
· курсор в ячейку В15;.
· курсор на кнопку «Мастер функций»,
· курсор в окно функции на СУММПРОИЗВ;
· в строку «Массив 1» ввести В3:Е6;
· в строку «Массив 2» ввести В10:Е13;
· в ячейку В15 введена функция.
3. В строке Меню указатель мыши на имя Сервис, далее Поиск решения.
4. Назначьте целевую функцию (установить целевую ячейку):
· курсор в строку Установить целевую ячейку;
· введите адрес ячейки $B$15;
· введите направление целевой функции Минимальному значению;
· курсор в строку Изменяя ячейки;
· введите адреса искомых переменных $B$3:$E$6.
5. Внесите ограничения: т.к. все грузы должны быть перевезены, а потребности удовлетворены, то значения ячеек А3:А6 равны значениям ячеек соответственно А10:А13; и В7:Е7 равны В9:Е9.
· указатель мышки на кнопку Добавить. Появляется диалоговое окно Добавление ограничения (рис. 4.2);
6. Введите параметры для решения ТЗ:
· в диалоговом окне указатель мыши на кнопку Параметры. На экране появляется диалоговое окно Параметры поиска решения;
|
|
· установите флажки в окнах Линейная модель (это обеспечит применение симплекс метода) и Неотрицательные значения. Все остальное можно оставить без изменений; указатель мыши на кнопку ОК, На экране диалоговое окно Поиск решения
· указатель мыши на кнопку Выполнить.
Рис. 4.2 Введены условия для решения задачи
Через непродолжительное время появится диалоговое окно Результаты поиска решения.
В результате решения получен оптимальный план перевозок (рис. 4.3):

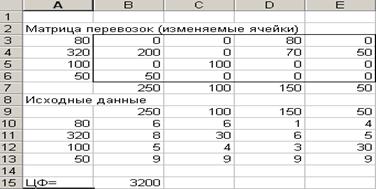

Рис. 4.3 Найденное решение задачи.
Оптимальный план перевозок:
Х13=80 ед. груза следует перевезти от 1-го поставщика 3-му потребителю;
Х21=200 ед. груза следует перевезти от 2-го поставщика 1-му потребителю;
Х23=70 ед. груза следует перевезти от 2-го поставщика 3-му потребителю;
Х24=50 ед. груза следует перевезти от 1-го поставщика 3-му потребителю;
Х32=100 ед. груза следует перевезти от 3-го поставщика 2-му потребителю;
Х41=50 ед. груза следует перевезти от 4-го поставщика 1-му потребителю;
Х42=0 ед. груза следует перевезти от 4-го поставщика 2-му потребителю.
Общая стоимость перевозок = 3200 ден. ед.
Поясните, почему необходимо выполнить поставку Х42=0 ед. груза?
Задача 4.2. Пусть необходимо организовать оптимальные по транспортным расходам перевозки муки с двух складов в три хлебопекарни. Ежемесячные запасы муки на складах равны 79,515 и 101,925 тонн, а ежемесячные потребности хлебопекарен составляют 68,0; 29,5 и 117,4 т соответственно. Мука на складах хранится и транспортируется в мешках по 45 кг. Транспортные расходы (руб./т) по доставке муки представлены в табл. 4.2. Между первым складом и второй хлебопекарней заключен договор о гарантированной поставке 4,5 т муки ежемесячно. В связи с ремонтными работами временно невозможна перевозка из второго склада в третью хлебопекарню.
Таблица 4.2
Транспортные расходы по доставке муки (руб./т)
Склады | Хлебопекарни | ||
А | В | С | |
Ск1 | |||
Ск2 |
Определение переменных
Обозначим через хij- [меш.] количество мешков с мукой, которые будут перевезены с i-ro склада в j-ю хлебопекарню.
