Фрагментация

В данном примере при анализе результатов расчета целесообразно рассматривать отдельные конструктивные элементы вне схемы.

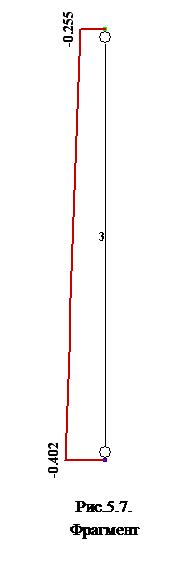

Для этого выделяется требуемый элемент, например, стойка, с помощью кнопки и указателя мыши и вызывается команда меню «Вид / Фрагментация». После чего на экране остается только выделенный элемент. Теперь с ним можно произвести перечисленные выше операции, построение эпюры продольных сил N от действия постоянных нагрузок, например (рис.5.7).

Существует также функция «Вид / Инверсная фрагментация», позволяющая оставить в рабочей области оставшиеся невыделенными элементы расчетной схемы.

После окончания анализа выделенного элемента для возврата в режим расчетной схемы необходимо вызывать команду меню «Вид / Восстановление конструкции».
