Средств автоматического контроля

Разработка новых высокопроизводительных методов и все шире внедряющаяся автоматизация технологических процессов обработки деталей машин привели к существенному снижению трудоемкости их изготовления. Производительность процессов контроля пока растет медленнее. Увеличивается количество контролеров. Контроль становится фактором, сдерживающим рост производительности труда на машиностроительных заводах. Повышение требований к качеству продукции, точности изготовления деталей машин вызывает необходимость повышения точности их измерений (контроля). Следовательно, задача роста производительности труда и качества продукции в машиностроении неразрывно связаны с повышением производительности и точности процессов контроля. Решение этих задач возможно лишь путем автоматизации контроля.

В устройствах автоматического контроля процесс получения и обработки информации об объекте контроля автоматизирован, т. е. совершается по заданной программе без участия человека. Результаты контроля используются для приведения в действие исполнительных органов автоматических систем. Внедрение автоматического контроля наряду с повышением производительности и сокращением количества контролеров приводит к устранению субъективных погрешностей, что повышает объективность, точность контроля и качество продукции.

Контроль является неотъемлемо и важной частью технологического процесса. Основное назначение технического контроля во всех разновидностях — следить за ходом технологического процесса, регулируя качество продукции. Контроль выявляет нарушения нормального хода процесса, проявляющиеся в выходе контролируемых Параметров объектов контроля за установленные границы. На основе информации, полученной по результатам контроля, производится подналадка, т. е. регулируется ход процесса.

Рабочий на токарном или шлифовальном станках периодически проверяет текущий размер детали при работе методом пробных проходов и в зависимости от результатов контроля устанавливает инструмент для получения заданного окончательного размера.

При работе по методу настроенного станка рабочий и наладчик периодически проверяют размеры обработанных на станке деталей и при необходимости вносят изменения в его настройку.

Контрольные операции, предписанные технологическим процессом, производятся персоналом отделов технического контроля в контрольных пунктах либо после выполнения данной операции (операционный контроль), либо после окончательного изготовления детали (окончательный контроль). В зависимости от стабильности технологического процесса и предъявляемых требований контроль может быть стопроцентным или выборочным,

Информация, полученная в результате контроля параметров процесса, передается для осуществления подналадки процесса через различные промежутки времени в зависимости от формы и места контроля в технологическом процессе. Промежуток времени, протекающий от момента выхода параметра детали, обрабатываемой на станке, за установленные пределы до момента наладки станка по результатам информации, полученной при контроле, назовем периодом подналадки Т:

(III.1)

где t₁ — время, затраченное на транспортирование детали от станка до места контроля; t₂ — время, затраченное на процесс контроля; t₃ — время на передачу сигнала о необходимости подналадки от места контроля до исполнительного органа станка; t₄ — время на производство подналадки.

Величина Т может изменяться в очень широких пределах. Например, при обработке деталей на токарном автомате с контролем на контрольном пункте сдвиги во времени между окончанием процесса обработки и началом процесса контроля, а также между окончанием процесса контроля и началом регулирования процесса обработки являются весьма значительными.

Повышение уровня автоматизации оборудования и контроля привело к созданию металлорежущих станков с автоматической подналадкой по результатам контроля детали сразу после прекращения обработки. В этих станках регулирование процесса обработки производится автоматически и период подналадки становится минимальным, так как t₁» 0, а t₂, t₃, t₄ весьма малы.

В рассмотренных примерах расположение средств контроля в технологическом процессе и способ передачи информации, полученной в результате контроля и использования ее для регулирования процесса, различны.

По указанным признакам автоматические средства контроля можно разделить на средства пассивного (приемочного) и активного (управляющего) контроля.

Средства пассивного автоматического контроля производят приемку и разбраковку (рассортировку) деталей с большим сдвигом во времени после их изготовления. Они отделяют бракованные детали, не допуская их проникновения на сборку, и обеспечивают таким способом качество продукции. Средства пассивного контроля не воздействуют непосредственно на ход технологического контроля. Полученная информация используется для регулирования процесса при значительной величине периода подналадки. Пассивный контроль не предупреждает появление брака.

Средства активного автоматического контроля непосредственно связаны с ходом технологического процесса и активно в него вмешиваются, регулируя параметры обрабатываемых деталей. Они управляют движениями исполнительных органов станков по результатам контроля обрабатываемых размеров деталей в процессе, до или после обработки.

Активный контроль предупреждает появление брака. Оператор и наладчик освобождаются от непрерывного наблюдения за ходом технологического процесса, становится возможным многостаночное обслуживание. Повышается производительность труда за счет сокращения вспомогательного времени и точность обработки.

Активный автоматический контроль является прогрессивным, однако, при внедрении его возникает ряд трудностей. Подавляющее большинство станков действующего парка основано на ручном управлении и не может быть включено в систему активного контроля без существенной модернизации, которую трудно провести силами завода-потребителя.

Применение автоматов пассивного контроля экономически наиболее оправдано при необходимости рассортировки деталей на группы внутри поля допуска для селективной сборки.

Весьма рационально также встраивание контрольных автоматов в автоматические станочные линии. В этом случае контрольный автомат непосредственно воздействует на ход технологического процесса, т. е. превращается в средство активного контроля.

Средства контроля по степени автоматизации можно разделить на неавтоматические, полуавтоматические, автоматические.

Механизированные средства контроля — контрольные приспособления — относятся к классу неавтоматических. Они применяются для последовательного (одномерные) или одновременного (многомерные) контроля различных параметров качества (отклонений размеров, геометрической формы, расположения поверхностей и др.) деталей. 3агрузка, выгрузка и раскладка деталей по соответствующем ячейкам производятся контролером вручную. Информацию о результатах контроля он получает по показаниям шкальных или светосигнальных приборов.

В полуавтоматических средствах процесс контроля и сортировки осуществляется автоматически. Не автоматизирована лишь загрузка деталей.

Автоматические и полуавтоматические средства контроля представляют собой измерительные системы. Измерительной системой называют совокупность средств измерения (мер, измерительных приборов, измерительных преобразователей) и вспомогательных устройств, соединенных между собой каналами связи и предназначенных для выработки сигналов измерительной информации в форме, удобной для автоматической обработки, передачи и использования в автоматических системах управления. Измерительный прибор — это средство измерений, вырабатывающее сигналы измерительной информации в форме, доступной для непосредственного восприятия наблюдателем. Измерительным преобразователем называют средство, вырабатывающее сигналы измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки или хранения, но не поддающейся непосредственному восприятию наблюдателем.

Автоматические системы в зависимости от выполняемой ими задачи могут быть разделены на системы автоматического контроля, автоматического управления и автоматического регулирования технологических процессов. Они представляют собой сложные устройства, состоящие из различных механических, гидравлических, электрических и других звеньев. Однако все звенья, составляющие автоматическую систему, по выполняемым ими функциям могут быть разделены на типовые функциональные элементы, тогда системы — представлены в виде функциональных блок-схем (рис. III.1), характеризующих последовательность воздействий в их структурной цепи. Элемент В воспринимает измерительный сигнал от объекта контроля ОК и реагирует на изменение измеряемой величины. Воспринимающими элементами измерительных систем для контроля размеров деталей являются измерительные стержни, измерительные губки, рычаги и др.

Задающий элемент 3 служит для установки значения величины, характеризующей управляемый процесс, закона ее изменения или порядка воздействия на управляемый процесс. Задающими элементами автоматических измерительных систем являются, например, регулировочные винты неподвижных контактов преобразователей, определяющие предельные размеры контролируемой детали или заданную величину окончательного размера детали, обрабатываемой на станке, и др.

Элемент сравнения С осуществляет сравнение величин воздействия, полученных от воспринимающего и задающего элементов, и передает сигнал на преобразующий элемент.

Преобразующий элемент П (преобразователь) осуществляет преобразование воздействия (сигнала), полученного от элемента сравнения, из одного вида энергии в другой, определяет величину и характер управляющего воздействия и передает его на измерительный Из и исполнительный И элементы. Преобразующим элементом системы, например, является электрическая цепь датчика, вырабатывающая сигнал о достижении деталью предельного или заданного размера.

Измерительный элемент воспринимает преобразованные воздействия контролируемого объекта и фиксирует числовые значения изменений контролируемой величины на показывающем, регистрирующем или цифровом отсчетном устройстве.

Исполнительный элемент воздействует на рабочие органы управляемого объекта, осуществляя конечное преобразование энергии, получаемой от преобразующего элемента. Например, электромагнит преобразует электрическую энергию в механическую, перебрасывая заслонку сортировочного устройства, или переключает золотники гидравлической системы, управляющей рабочим органом станка РОС.

Автоматические средства пассивного контроля выполняют задачу автоматического контроля. Они подразделяются на контрольные автоматы, осуществляющие после ряда вспомогательных операций автоматический контроль и сортировку изделий на годные и брак, и контрольно-сортировочные автоматы, выполняющие кроме указанных функций сортировку годных изделий на две и более группы. Функциональная блок-схема контрольных и контрольно-сортировочных автоматов имеет разомкнутую цепь воздействий от контролируемого объекта (рис. III.1, а) без обратной связи. Обратной связью называют дополнительную связь, направленную от выхода к входу процесса.

Системы активного автоматического контроля в процессе обработки выполняют задачу управления процессом. Контролируется размер обрабатываемой детали и в зависимости от его значения путем передачи воздействий от исполнительного элемента на рабочий орган станка переключаются режимы, и прекращается обработка. Функциональная блок-схема системы активного контроля в процессе обработки также имеет разомкнутую цепь воздействий (рис. III.1, б), так как функции регулирования размера выполняются наладчиком. Рабочий орган станка РОС работает на основе внешних воздействии от программного устройства Пр.

Система активного контроля с автоматической подналадкой станка выполняет задачу регулирования процесса. Контролируется размер обработанной детали и в зависимости от его значения, при необходимости, путем передачи воздействий от исполнительного элемента на корректирующий блок КБ осуществляется подналадка станка. Функциональная блок-схема такой системы имеет замкнутую цепь воздействий с обратной связью и является схемой простой системы автоматического регулирования по отклонению размера (рис. III.1, в).

Выходная (регулируемая) величина х(t) воздействует на воспринимающий элемент В, который передает ее на элемент сравнения С, где она сравнивается с заданной величиной x₀ и определяется величина отклонения x_w(t). Последняя через преобразователь П и исполнительный элемент И передается на вход процесса, где в корректирующем блоке КБ производится сложение или вычитание величины W(t), заданной программой на входе, с величиной отклонения x_w(t). Регулирующая величина у(t) (подналадочный импульс) подается на рабочий орган станка, на который действуют и возмущающие воздействия z(t).

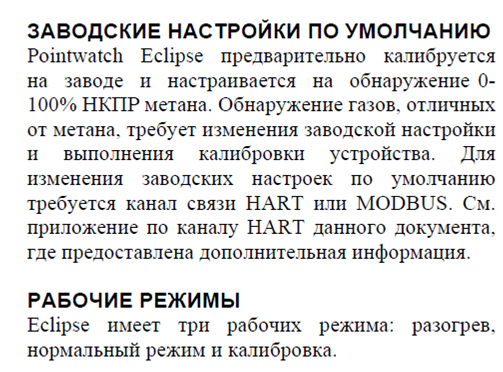

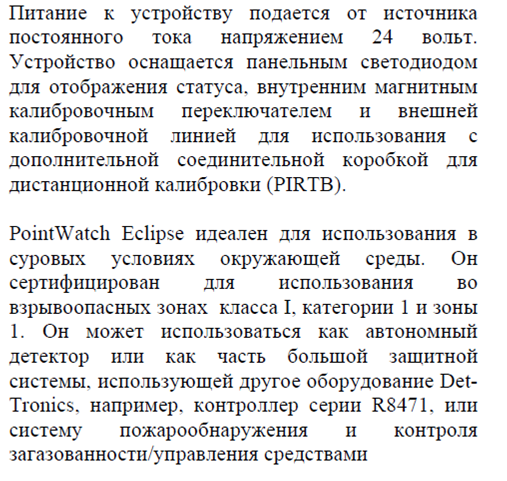

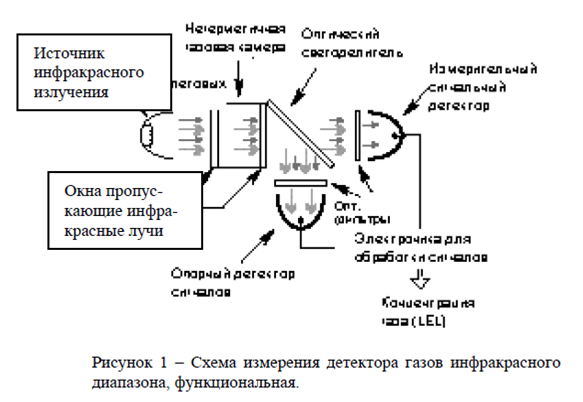

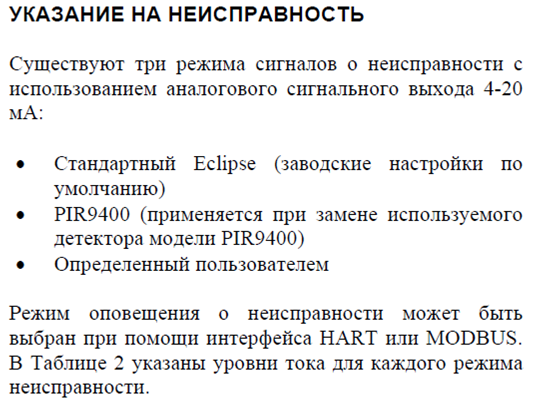

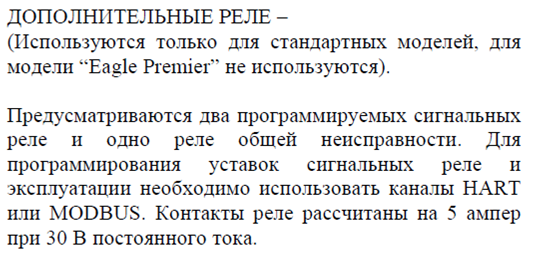

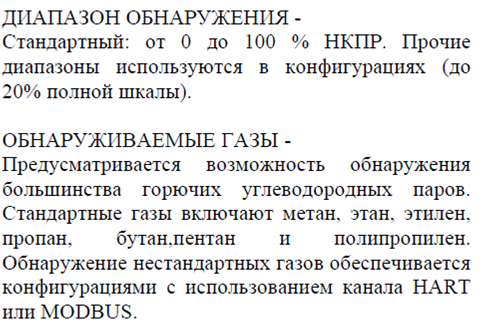

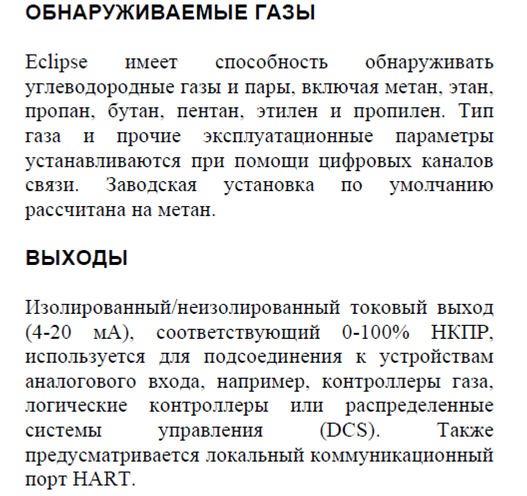

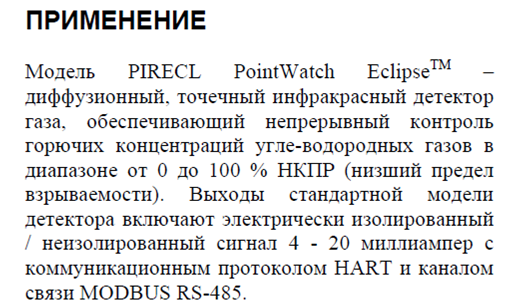

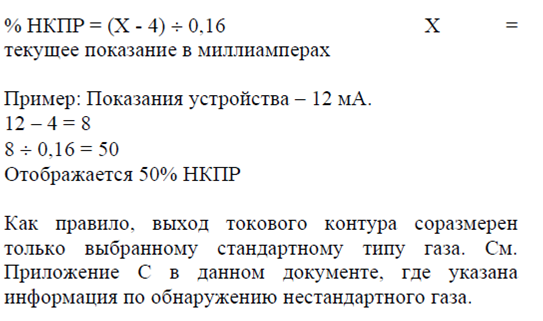

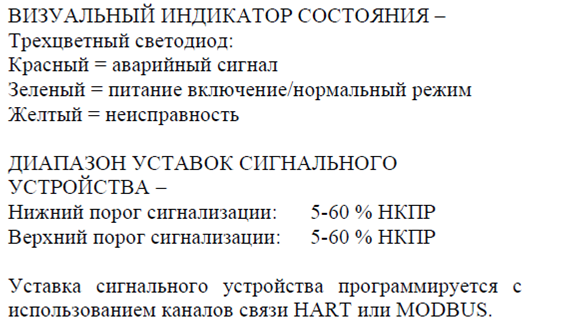

42. Диагностика. Ее функции и средства для систем автоматизации. Контроль цепей ввода –вывода на обрыв и короткое замыкание.

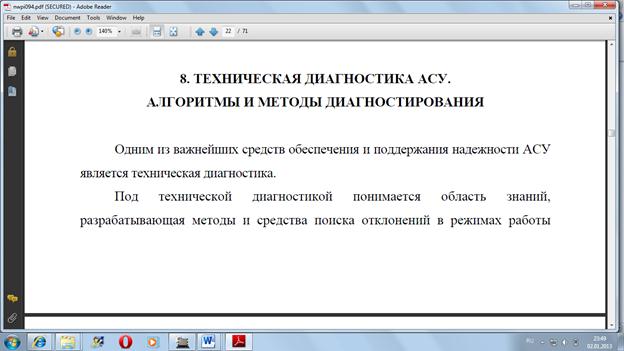

1. ОСНОВНЫЕ ПОНЯТИЯ И ЗАДАЧИ ТЕХНИЧЕСКОЙ ДИАГНОСТИКИ

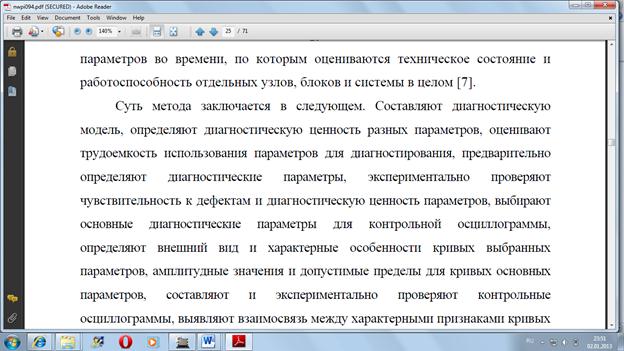

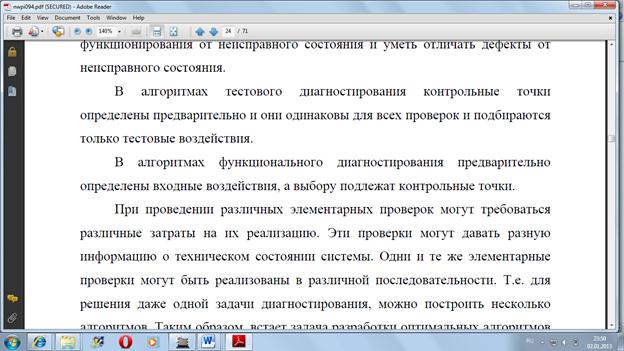

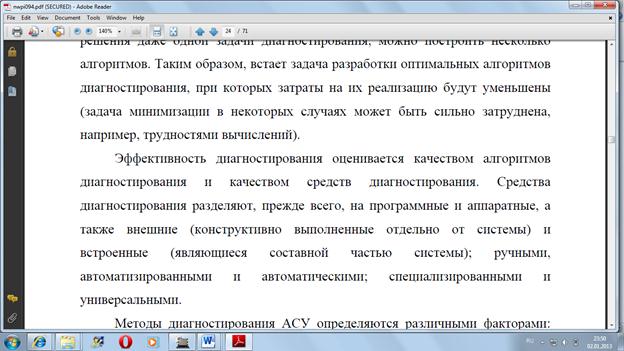

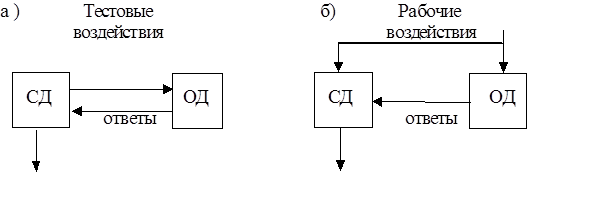

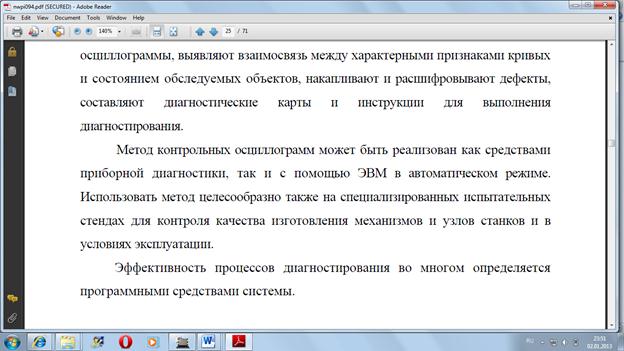

Диагностика в переводе с греческого "диагнозис" означает распознавание, определение. Согласно ГОСТ 20911-89 техническая диагностика определяется как "область знаний, охватывающая теорию, методы и средства определения технического состояния объектов.” Объект, состояние которого определяется, называют объектом диагностирования (ОД). Диагностирование представляет собой процесс исследования ОД. Характерными примерами результатов диагностирования состояния технического объекта являются заключения вида: ОД исправен, неисправен, в объекте имеется такая-то неисправность. В стандартах исправное, неисправное, работоспособное и неработоспособное технические состояния определяются следующим образом. Исправное состояние – состояние объекта, при котором он соответствует всем требованиям нормативно-технической и конструкторской документации. Неисправное состояние – состояние объекта, при котором он не соответствует хотя бы одному из требований нормативно-технической и (или) конструкторской документации. Работоспособное состояние – состояние объекта, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствуют требованиям нормативно-технической и (или) конструкторской документации. Неработоспособное состояние – состояние объекта, при котором значение хотя бы одного параметра, характеризующего способность выполнять заданные функции, не соответствует требованиям нормативно-технической и (или) конструкторской документации. В процессе производства, эксплуатации и хранения объектов в них могут появляться и накапливаться неисправности. Некоторые из них приводят к тому, что объект перестает отвечать предъявляемым к нему техническим требованиям. Перед использованием объекта по назначению необходимо знать, есть ли в нем неисправности, которые могут явиться причиной нарушения его нормальной работы. С ответом на этот вопрос связан процесс обнаружения неисправности. Он детализируется в зависимости от режима и особенностей использования объекта и, в соответствии с этим, выделяются следующие задачи обнаружения неисправности: 1) проверка исправности, целью которой является разбраковка, позволяющая отделить исправные изделия от неисправных. ОД исправен, если он удовлетворяет всем техническим требованиям; 2) проверка работоспособности, целью которой является выяснение, будет ли объект выполнять те функции, для реализации которых он создан; 3) проверка правильности функционирования, целью которой является обнаружение неисправностей, которые нарушают правильную работу объекта, применяемого по назначению, в данный момент времени. Если объект неисправен, то для замены или ремонта неисправных компонентов необходимо установить место неисправности. Поиск неисправности осуществляется путем выполнения диагностического эксперимента над объектом и дешифрирования его результатов. Диагностический эксперимент в общем случае состоит из отдельных частей, каждая из которых связана с подачей на объект входного воздействия (тестового или рабочего) и измерением выходной реакции объекта. Такие части диагностического эксперимента называют элементарными проверками. Дешифрирование результатов диагностического эксперимента направлено на определение неисправностей, наличие каждой из которых в объекте не противоречит его реальному поведению в процессе выполнения диагностического эксперимента. Такие неисправности включаются в список подозреваемых неисправностей (СПН). Исправное и все неисправные технические состояния образуют множество технических состояний ОД. Рис. 1.1 иллюстрирует характер разбиения множества технических состояний при решении различных задач технического диагностирования (0 – исправное и х – неисправное техническое состояние).     Рис. 1.1 Рис. 1.1 (а, б, в и г) соответствуют задачам проверки исправности, работоспособности, правильности функционирования и поиска неисправностей. Диагностирование осуществляется с помощью тех или иных средств диагностирования (СД). Выделяют встроенные и внешние СД. Встроенное средство диагностирования (контроля) – средство диагностирования (контроля), являющееся составной частью объекта. Внешнее средство диагностирования – средство диагностирования (контроля), выполненное конструктивно отдельно от объекта. Взаимодействующие между собой ОД и СД образуют систему диагностирования. Процесс диагностирования, в общем случае, представляет собой многократную подачу на ОД определенных воздействий (входных сигналов), многократных измерений и анализа ответов на них. Воздействия могут формироваться СД либо определяться непосредственно алгоритмом функционирования ОД. Различают системы тестового и функционального диагностирования. Особенность первых состоит в возможности подачи на ОД специально организованных (тестовых) воздействий от средств ОД. В системах второго типа диагностирование ведется на рабочих воздействиях, предусмотренных рабочим алгоритмом функционирования ОД. На рис. 1.2 (а и б) приведены обобщенные функциональные схемы систем тестового и функционального диагностирования соответственно. Системы функционального диагностирования обычно обеспечивают контроль ОД в процессе его применения по назначению, тестового – при производстве и ремонте. Рис. 1.2 Как уже говорилось, процесс диагностирования обычно можно разбить на части, каждая из которых характеризуется подаваемым на объект тестовым или рабочим воздействием и снимаемым с ОД ответом. Такие части называют проверками. Ответы объекта могут сниматься с основных выходов ОД, то есть с выходов, необходимых для применения ОД по назначению, так и с дополнительных выходов, организованных специально для организации диагностирования. Основные и дополнительные выходы обычно называют контрольными точками (КТ) или контролируемыми выходами. Измеряемые на них параметры называют контролируемыми или диагностическими параметрами. В одной КТ может измеряться несколько параметров. Например, при контроле сигнала синусоидальной формы часто измеряют одновременно частоту и амплитуду сигнала. Реализация процесса диагностирования требует источников тестового воздействия, измерительных устройств и устройств связи источников воздействий и измерительных устройств с объектом. Для управления средствами диагностирования и анализа реакции ОД применяют вычислительные устройства. В современных системах для этого зачастую применяются микропроцессоры. При большом объеме контрольно-диагностических операций (например, в условиях серийного производства или на специализированных предприятиях по ремонту) используемые системы тестового диагностирования обычно управляются от ПЭВМ. Основные составляющие таких систем показаны на рис. 1.3. Рис. 1.3 Для работы систем диагностирования необходимо заранее подготовить некоторые данные (информационное обеспечение). Их качественное и быстрое получение невозможно без использования вычислительной техники и программных средств моделирования. Современные системы автоматизации проектирования включают специальные подсистемы подготовки информации для диагностирования. Среди показателей качества продукции важное место отводится свойству " надежность ". Надежность – свойство объекта сохранять во времени в установленных пределах значения всех параметров, характеризующих способность выполнять требуемые функции в заданных режимах и условиях применения, технического обслуживания, хранения и транспортирования. Надежность является комплексным свойством, которое в зависимости от назначения объекта и условий его применения может включать безотказность, долговечность, ремонтопригодность и сохраняемость или определенные сочетания этих свойств. По ГОСТ они определяются следующим образом. Безотказность – свойство объекта непрерывно сохранять работоспособное состояние в течение некоторого времени или наработки. Долговечность – свойство объекта сохранять работоспособное состояние до наступления предельного состояния при установленной системе технического обслуживания и ремонта. Ремонтопригодность – свойство объекта, заключающееся в приспособленности к поддержанию и восстановлению работоспособного состояния путем технического обслуживания и ремонта. Сохраняемость – свойство объекта сохранять в заданных пределах значения параметров, характеризующих способности объекта выполнять требуемые функции, в течение и после хранения и (или) транспортирования. Неполнота обнаружения и неточность в определении места неисправности ухудшает фактические показатели всех вышеуказанных свойств надежности. Достижение высоких показателей надежности современных электронных устройств невозможно без применения методов и средств технической диагностики. В частности, в связи с быстро растущей сложностью ОД активно развиваются методы проектирования схем, обеспечивающие хорошую контролепригодность. Контролепригодность (приспособленность объекта к диагностированию) – свойство объекта, характеризующее его пригодность к проведению диагностирования (контроля) заданными средствами диагностирования (контроля). Если ОД хорошо приспособлен для диагностирования, то существенно упрощается построение тестов и поиск места неисправности, снижается время диагностирования. В технической диагностике электронных устройств различают аналоговые (непрерывные), цифровые и аналого-цифровые (гибридные) ОД. В аналоговых ОД сигналы характеризуются континуальным множеством значений, в цифровых – логическими уровнями (обычно "лог. 1" и "лог. 0"), в аналого-цифровых – имеются сигналы обеих типов. Очевидно, что, используемые в системах диагностирования СД и средства подготовки информационного обеспечения зависят от вида ОД.
