Особенности построения ШОС

Действительно, охранный и пожарный шлейфы (ШОС и ШПС) имеют различную реакцию на возникновение неисправности в виде обрыва или короткого замыкания. При возникновении неисправности в пожарном шлейфе прибор должен сформировать сигнал "Неисправность". Для охранного шлейфа понятия неисправность не существует - при обрыве, коротком замыкании и даже при кратковременном или незначительном по величине изменении сопротивления шлейфа формируется сигнал "Тревога". Это вполне оправдано ввиду высокой вероятности умышленного повреждения шлейфа с целью отключения охранных извещателей. Поэтому охранные шлейфы программируются на стандартную реакцию 350-500 мс или на быструю реакцию порядка 10-15 мс. Следовательно, контактные охранные извещатели с нормально замкнутыми и нормально разомкнутыми извещателями обычно включаются в охранные шлейфы без дополнительных резисторов и при активизации просто разрывают или закорачивают шлейф (рис. 1).

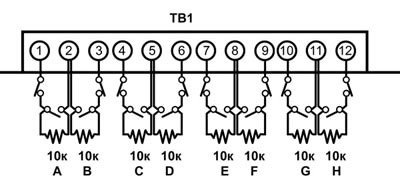

Рис. 1 Схема подключения охранных контактных извещателей к модулю 4208U

Охранные токопотребляющие извещатели отличаются значительными токами потребления в дежурном режиме и в тревоге, порядка 15-20 мА и поэтому подключаются только по 4-проводной схеме: напряжение питания +12 В подается отдельно, а в охранные шлейфы включаются выходные нормально замкнутые или разомкнутые контакты реле.

Техническая реализация шлейфа с двумя состояниями - дежурный режим и "Тревога", - рассчитанного только на подключение контактных извещателей, значительно проще шлейфов с токопотребляющими 2-проводными пожарными извещателями. Могут быть установлены низкие значения напряжения и тока охранного шлейфа. Например, у адресного модуля расширения охранных зон 4208U Vista ток дежурного режима шлейфа с оконечным резистором 10 кОм всего лишь 0,52 мА и ток короткого замыкания шлейфа 1,3 мА.

Поэтому у многих зарубежных охранно-пожарных панелей пожарный 24-часовой шлейф, рассчитанный на подключение 2-проводных пожарных извещателей, выделен в отдельную зону и не может быть перепрограммирован в охранный и наоборот охранные шлейфы рассчитаны только на подключение охранных контактных извещателей.

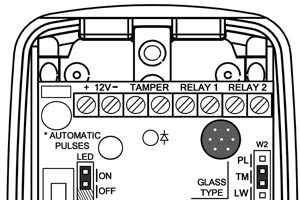

С другой стороны, один охранный извещатель вполне может иметь 3 выхода, которые включаются в разные зоны для обеспечения возможности раздельного снятия и постановки на охрану разных рубежей. Например, у совмещенного ИК-детектора и детектора разбития стекла вход первого детектора включается в зону внутренней охраны и отключается в присутствии людей. При этом выход второго детектора может оставаться в рабочем состоянии, а выход "Тампер" обычно подключается в 24-часовой охранный шлейф для исключения вскрытия и блокировки извещателя (рис. 2). Поэтому в зарубежных охранно-пожарных панелях для обеспечения организации нескольких рубежей охраны всегда присутствует большое число охранных шлейфов.
