В) Логическое отрицание. Логический элемент инвертор

Наиболее часто встречаются следующие названия этой функции: логическое отрицание, инверсия, дополнение, NOT, НЕ. Возможные виды алгебраической записи функции НЕ. Электронная схема выполняющее действие логического отрицания называется инвертер ом (рис 6).Операция не обозначается подчеркиванием над обозначением высказывания, поэтому алгебраическая запись может быть представлена в виде не(А)=F=Ā. айтылымның үстіне сызықша салумен белгіленеді. дың алгебралық өрнегі.Таблица истинности операции не показана в таблице 5. Здесь А некоторое произвольное высказывание.

Например, для высказывания «Все тетради в портфеле». отрицанием будет высказывание «Не все тетради в портфе­ле». Отрицание не А имеет значение да (не А истинно), если исходное высказывание А ложно. И наоборот, не А имеет значение нет, если исходное высказывание А истинно (см. таблицу 5).

На основании таблицы можно сделать вывод:

§ Если исходное суждение истинно, то отрицание ложно.

§ Если исходное суждение ложное, то отрицание истинно.

Г) При решении задачлогической алгебры с помощью логических элементов: коньюнктор, дизьюнктор мен инвертор – необходимо создать разнообразные их соединения ив зависимости от условия задачи.

а) Элемент «и – не» (рис 7). Таблица истинности А В А×В

б) Элемент «или – не» (рис 8). Таблица истинности А В А+В

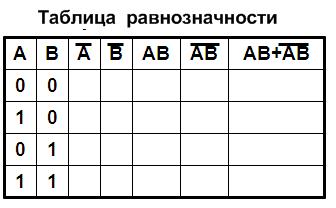

в) Электрическая схема равнозначности(рис 9) состоит из 2-ух конъюнкторов, 2-ух инверторов и 1-го дизъюнктор.

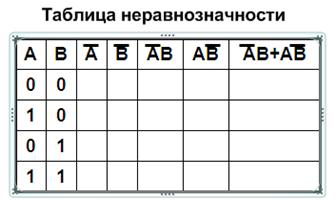

в) Электрическая схема неравнозначности(рис 9) состоит из 2-ух конъюнкторов, 2-ух инверторов и 1-го дизъюнктор.
