Соединение различных видов БРТА

Радио- и аудиоаппаратуру для записи и воспроизведения сигналов звука чаще всего подключают с помощью соединителей стандарта DIN (рис. 1.16.) причем наиболее популярны среди них соединители с тремя и пятью контактами, расположенными под углом 45° (табл. 1.2).

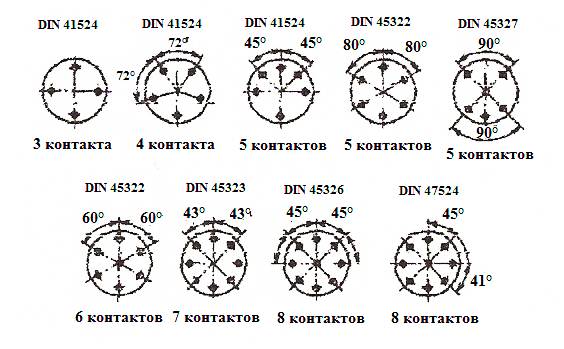

Рис.1.16. Соединители стандартов DIN

С появлением на потребительском рынке видеомагнитофонов, видеоплееров и других видеоприборов появилась необходимость использования телевизоров не только по прямому назначению для просмотра теле­визионных передач, но и в качестве видео­мониторов, т.е. устройств отображения информации, поступающей с внешних (пе­риферийных) устройств.

Выходной сигнал с них, и прежде всего с видеомагнитофонов, может быть как высо­кочастотным (радиочастотным), так и низко­частотным (видеочастотным). ВЧ сигнал с РЧ модулятора (передатчика), встроенного в аппарат, подают на антенный вход телеви­зора, а приемную антенну подключают к ан­тенному входу. НЧ сигнал подают на видео­вход телевизора (рис. 1.17).

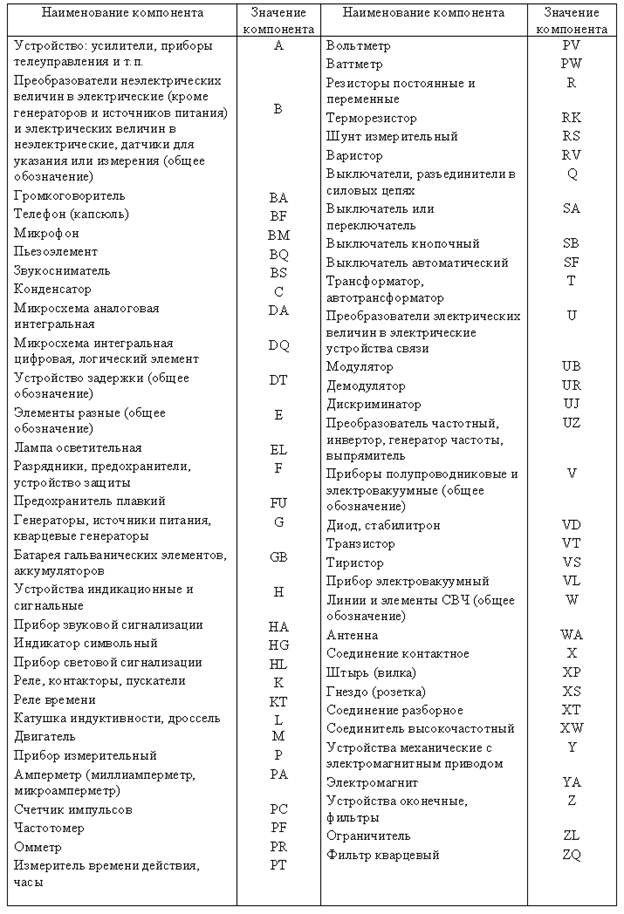

Таблица 1.1. Буквенные обозначения компонентов в электрических схемах

Рис.1.17. Пример подключения видеомагнитофона к телевизору: а – по ВЧ (РЧ); б – по НЧ

Использование антенного входа телеви­зора (режим TV) при ВЧ способе подключе­ния видеомагнитофона имеет ряд недостат­ков. Прежде всего неизбежно ухудшается качество изображения из-за двойного пре­образования сигналов (в ВЧ модуляторе видеомагнитофона и в радиоканале телеви­зора), что значительно ухудшает соотноше­ние сигнал/шум. Кроме того, появляются искажения типа «муар», связанные с биением сигналов звука и изображения в радиокана­ле телевизора. На качестве изображения при этом могут сказываться также неточность настройки телевизора на канал видеомагни­тофона и неоптимальное согласование меж­ду ними.

Существенным неудобством при ВЧ спо­собе (последовательном) подключения сиг­налов является и то, что при выключенном видеомагнитофоне почти всегда прекраща­ется подача сигналов на антенный вход те­левизора.

Видеомониторный способ подключения телевизоров (режим AV) лишен недостатков ВЧ способа и позволяет существенно улуч­шить качество изображения. При таком спо­собе полный цветовой телевизионный видео­сигнал (ПЦТВ) с видеовыхода видеомагнито­фона подается на видеовход телевизора, что уменьшает постоянную времени устройства АПЧФ. Это связано с тем, что из-за узкой по­лосы захвата устройства может наблюдаться срыв синхронизации по строкам и кадрам или хаотичное искривление вертикальных линий, что в ряде случаев вообще не позволяет про­сматривать видеопрограммы (особенно при использовании видеокассет с многократно перезаписанными программами). Сигнал звука при этом с выхода видеомагнитофона подается на УЗЧ телевизора.

Для подключения периферийных видео­устройств к видеовходу телевизора в их кон­струкции вводят либо коаксиальные соеди­нители (гнезда) типа BNC (СР-50) для видео­сигналов и RCA («Азия») для видеосигналов и сигналов звука (их в этом случае называют RCA-PHONO), либо шестиконтактные соединители 6-PIN-AV по стандарту DIN 45462 для обоих сигналов, либо пятиконтактные 5-PIN по стандарту DIN 41524 для сигналов звука. Можно использовать и различные комбинации этих соединителей.

Таблица 1.2 Соединители DIN с тремя и пятью контактами

Аппаратура	Номер контакта	Назначение контакта
Моно (3 контакта)	Стерео (5 контактов)
Микрофон		Вход 0 В Предназначен для напряжения поляризации - -	Вход левого канала 0 В Предназначен для напряжения поляризации Вход правого канала Предназначен для напряжения поляризации
Магнитофон (входы и контрольные выходы)		Вход 0 В Выход - -	Вход левого канала 0 В Выход левого канала Вход правого канала Выход правого канала
Магнитофон (выходы воспроизведения)		Выход, низкое сопротивление 0 В Выход, высокое сопротивление - -	Выход левого канала, низкое сопротивление 0 В Выход левого канала, высокое сопротивление Выход правого канала, низкое сопротивление Выход правого канала, высокое сопротивление
Усилитель		Выходной сигнал на магнитофон 0 В Входной сигнал с магнитофона - -	Выход левого канала 0 В Вход левого канала Выход правого канала Выход правого канала

В табл. 1.3 приведены параметры коак­сиальных соединителей BNC и СР-50, а в табл. 1.4 - соединителей DIN.

На рис. 1.18 показано расположение кон­тактов соединителя 6-PIN-AV по стандарту DIN 45482 со стороны гнезд и их назначение.

Таблица 1.3 Параметры коаксиальных соединений

Соединитель	Импеданс, Ом	Максимальная частота, МГц	Максимальное напряжение, В	Примечание
BNC Миниатюрный CP-50				Высококачественный соединитель с байонетным (штыковым) креплением, постоянным сопротивлением Высококачественный соединитель с постоянным сопротивлением

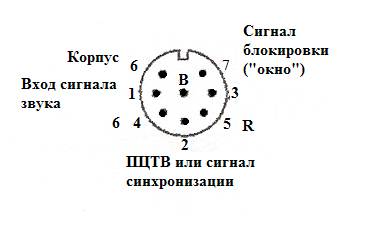

Рис 1.18. Расположение и назначение контактов соединителя 6-PIN-AV по стандарту DIN 45482

Рис. 1.19. Расположение контактов ОНЦ-ВГ-8/16-Р и их назначение

Таблица 1.4. Параметры соединителей DIN

Соединитель	Режим	Номер контакта	Назначение контакта
DIN, 5 контактов	Моно	1,4 3,5	Звуковой вход Соединен с корпусом Звуковой выход, стереовыход
Стерео		Звуковой вход, левый канал Соединен с корпусом Звуковой выход, левый канал Звуковой вход, правый канал Звуковой выход, правый канал
DIN, 6 контактов			Выбор AV. Для видеомагнитофона, при высоком уровне – все выходы, при низком – все входы, для телевизора – наоборот Видеовыход/видеовход Корпус Вход/выход левого звукового канала 12 В Вход/выход правого звукового канала
DIN, 7 контактов			Вход левого звукового канала Корпус Выход левого звукового канала Вход правого звукового канала Выход правого звукового канала Управляющие данные с ПДУ Корпус
DIN, 8 контактов			Вход левого звукового канала Управляющие данные с ПДУ Вход правого звукового канала Корпус (заземление для звуковых схем) Корпус (заземление для дистанционного управления) Корпус (заземление для видеосхем) Корпус (заземление для звуковых схем) Видеовход

В европейских странах этот стандарт давно заменен другим, с использованием описанного ниже соединителя SCART. В на­шей стране долгое время действовал ГОСТ 24838-87 «Радиоаппаратура электронная бытовая. Входные и выходные параметры», включающий оба эти стандарта. Когда ассортимент видеоустройств, подключаемых к телевизору как к видеомо­нитору пополнился персональными компь­ютерами, имеющими выходы сигналов основных цветов R (красный), G (зеленый), B (синий), вначале применяли отечественный 8-контактный соединитель ОНЦ-ВГ-8/16-Р (рис. 1.19), а затем был внедрен универсаль­ный штекерный соединитель по европейскому стандарту - SCART (Euroconnector» или «Peritelevision»). Он был разработан еще в начале 80-х годов в соответствии с требо­ваниями стандарта МЭК 933-1 (рис. 1.20).

В табл. 1.5 дан перечень контактов этого со­единителя, указаны их назначение и уровни сигналов на них.

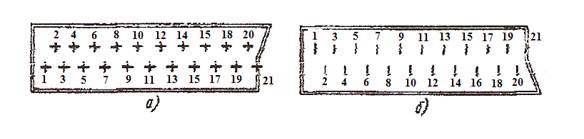

Рис. 1.20. Штекерный соединитель SCART по европейскому стандарту: а – гнездо; б - штекер

Двадцатиодноконтактное двухрядное гнездо SCART располагают на задних стен­ках видеомагнитофонов и телевизоров. Бла­годаря его несимметричной форме непра­вильное подсоединение вилки исключено. Для подключения имеется 20 контактов, а 21 -й контакт подключается к кожуху соеди­нителя и поэтому корпус приемника обеспе­чивает полное экранирование кабельного соединения.

Сигналы, передаваемые через контакты соединителя SCAR7 (см. табл. 1.5), можно разделить на три группы:

1. первая - сигналы изображения, в том числе ПЦТВ. В телевизоре они имеются на конт. 19 соединителя всегда, в видеомагнито­фоне - во время воспроизведения видеоза­писи или на выходе TV тюнера, если таковой имеется в аппарате;
2. вторая - сигналы звука. В распределе­нии контактов предусмотрены выходы лево­го и правого каналов для аппаратуры со стереофоническим звуковым трактом. Сигнал звука имеются на конт. 1-3 соединителей;
3. третья - сигналы основных цветов RGB и переключающее напряжение (команда «окно»). Эти сигналы подают только с видео­устройств на телевизор.

Рассмотрим более подробно видеомониторные режимы, в которые можно пере­ключить телевизор. Таких режимов может быть два: аудиовизуальный АV и компьютерный RGB.

В режиме АV при приеме телевизионных передач через конт. 19 соединителя SCART подается ПЦТВ, а через параллельно вклю­ченные конт. 1 и 3 длю записи на видеокас­сету - сигнал звука. Если на конт. 8 подается переключающее напряжение AV и с ПДУ ко­манда AV, то телевизор переключается в этот режим, а поступающие на конт. 20 соедини­теля ПЦТВ и на конт. 2 и 6 сигналы звука пе­редаются на декодер и УЗЧ. Синхронизация изображения обеспечивается ПЦТВ. Коман­дой AV переключается также постоянная вре­мени устройства АПЧФ, благодаря чему теле­визор быстрее реагирует на временные ко­лебания сигнала синхронизации. Если с ПДУ подается сигнал прекращения команды AV, то, несмотря на приложенное переключающее напряжение, телевизор переходит в режим приема телепередачи. Персональный компь­ютер или другая видеоаппаратура также мо­гут работать в режиме AV, если они формиру­ют ПДОТВ и переключающее напряжение AV.

Режим RGB позволяет получить более высокое качество изображения, чем режим AV, так как при нем сигналы не проходят че­рез декодер телевизора. Для подачи сигна­лов RGB предусматриваются 75-омные кабе­ли, благодаря которым фронты импульсов имеют такую крутизну, которая превышает разрешающую способность кинескопов. Та­ким образом, можно передавать сигнал «кадр в кадре» или титры, когда знаки вво­дятся в имеющееся изображение.

Во многих случаях при работе телевизо­ра с компьютером в режиме RGB использу­ется сигнал синхронизации от него, благо­даря чему исключаются чересстрочность и мелькание горизонтальных линий. При этом на конт. 20 соединителя SCART подаются либо только синхроимпульсы размахом не менее 0,3 В, либо ПЦТВ, содержащий синхроим­пульсы. Причем для обеспечения синхрони­зации с ПДУ необходимо включить режим AV. Без этого на экране будет незасинхронизи­рованное изображение. Следует отметить, что в режиме RGB невозможно принимать телевизионные программы только прекра­щением действия команды AV. Для этого еще необходимо либо выключить компьютер, либо отключить соединитель SCART, либо прервать поступление переключающего на­пряжения RGB другим путем.

Таблица 1.5. Параметры соединителя SCART

Номер контакта	Назначение контакта	Уровень сигнала, В	Сопротивление цепи, Ом
	Вход сигнала звука правого канала, моно, независимый канал В Вход сигнала звука правого канала, моно, независимый канал В Выход сигнала звука левого канала, моно, независимый канал А Сигнал звука, общий провод Сигнал В, общий провод Вход сигнала звука левого канала, моно, независимый канал А Вход или выход сигнала В Вход или выход напряжения переключения (режим AV) Сигнал G, общий провод Второй канал ввода данных (резервный) Вход или выход сигнала G Первый канал ввода данных (резервный) Сигнал R, общий провод Обратный провод входа или выхода быстрого переключения внешнего источника (резервный) Вход или выход сигнала R Вход или выход сигнала переключения внешнего источника или команда включения сигналов RGB (окно) Общий провод ПЦТВ Общий провод сигнала быстрого переключения внешнего источника Выход ПЦТВ положительной полярности Вход ПЦТВ положительной полярности Корпус	0,2…2 0,2…2 0,2…2 - - 0,2…2 0,7(размах между уровнями белого и гашения); 0…2(постоянный) 0,2(логический 0); 9,5…12 (логическая 1) - - 0,7(размах между уровнями белого и гашения); 0…2(постоянный) - - - 0,7(размах между уровнями белого и гашения); 0…2(постоянный) 0…0,4(логический 0); 1…3(логическая 1) - - 1(размах); 0…2(постоянный) 1(размах); 0…2(постоянный) -	1∙ 1∙ - - 1∙ 1∙ (выходное); 1∙ (входное) - - - - - - - -

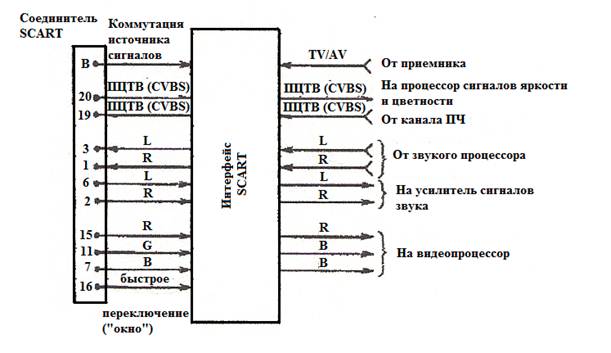

Рис. 1.21. Типовая схема включения интерфейса SCART

На рис. 1.21 показана типовая схема включения интерфейса (схема сопряжения) SCART. Интерфейс обеспечивает коммута­цию, усиление и согласование импедансов, необходимые для обмена сигналами с теле­визором. Интерфейс имеет два режима ра­боты: телевизионный (TV) и монитора (AV). В режиме TV телевизор обрабатывает эфир­ные сигналы обычным способом, в режиме AV - блокирует эти сигналы, чтобы обраба­тывать сигналы, поступающие от внешнего устройства, которое подключено через со­единитель SCART. Переключаться эти режи­мы могут одним из двух способов:

1. коммутацию осуществляет внешний источник, подавая на конт. В SCART напря­жение 9...12 В;
2. при нажатии кнопки AV ПДУ в интер­фейс от телевизора поступает сигнал выбо­ра TV/AV.

В современных телевизорах выбор пути прохождения ПЦТВ, сигналов RGB и звуко­вых сигналов осуществляется с помощью микропроцессора управления.

На рис. 1.22 показана типовая схема включения интерфейса SCART.

Схемы выбора путей прохож­дения и коммутации включены в конкретные процессорные микросхемы, например, в про­цессоры сигналов звука, яркости и цветности. Когда состояние входа «коммутация ис­точника» (конт. 8 SCART) задается внешним устройством, сигнал о состоянии поступает на микропроцессор управления. В ответ он посылает сигнал выбора TV/AV на схему ком­мутации ПЦТВ для переключения ее в режим AV. В то же время сигнал выбора TV/AY посту­пает на переключатель AV/селектор в канале ПЧ для блокировки эфирного ПЦТВ. Переклю­чение сигналов AV звука и RGB осуществля­ется с помощью микропроцессора управле­ния по последовательной цифровой шине.

В тех случаях, когда на передней панели телевизора имеются входы для отдельных сигналов яркости и цветности (S-Y/C) и зву­ковых стереосигналов, их выбор также осу­ществляется сигналом TV/AV от микропро­цессора. Когда выбор пути прохождения и коммутация сигналов выполняются микро­процессором, функции интерфейса SCART сводятся к нескольким простым цепям пере­ключения и буферирования.

Рис. 1.22. Типовая схема включения интерфейса SCART в современных телевизорах с микропроцессорным управлением

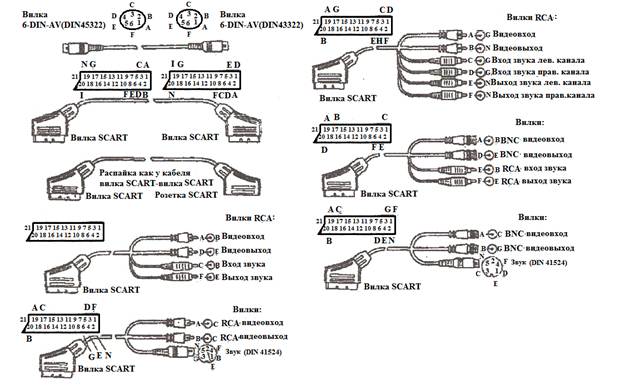

Рис. 1.23. Конструкции наиболее распространенных вариантов соединительных кабелей для подключения видеоустройств к телевизорам

Часто современные телевизоры имеют две и более розетки SCART, обозначаемые AV1, AV2 и т.д. Если имеются две розетки, розетка AV1 используется для всех входов и выходов. Розетка AV2 может быть исполь­зована только для выходов или линий видео­сигналов. Чтобы обеспечить возможность передачи аудио- и видеосигналов от одного внешнего устройства, в частности видеока­меры, к другому внешнему устройству, напри­мер, видеомагнитофону, предусматриваются связи через соединители SCART для аудио- и видеосигналов.

Кабель между видеоустройством и телевизором с использованием соединителя SCART должен соответ­ствовать стандарту МЭК933-1. Пре­дусмотрены четыре типа универсаль­ных кабелей:

1. U - содержит все соединения и имеет черную маркировку в виде самоклеющейся пленки;
2. V (без сигналов звука) - содержит соединения через конт. 5, 7-21 и име­ет белую маркировку;
3. С (без сигналов RGB) - содержит соединения через конт. 1-4, 6, 8, 10,12,17, 19-21 и имеет серую маркировку;
4. А (без видеосигналов и сигналов RGB) -содержит соединения через конт. 1- 4, 6, 8,10, 12 и 21 и имеет желтую маркировку.

Наиболее распространенные варианты внешнего вида кабелей как с соединителем SCART, так и без него, предназначенные для подключения видеоустройств к телевизорам, показаны на рис. 1.23.

В качестве отдельных связей для видео­сигналов, сигналов RGB и переключающе­го напряжения предусмотрены коаксиаль­ные линии с волновым сопротивлением 75 Ом, для сигналов звука - экранирован­ные низкочастотные кабели, а для переклю­чающего напряжения AV - обычный изоли­рованный провод.
