Котел пищевой электрический секционно-модульный КПЭСМ-60

Котел опрокидывающий, состоит из варочного сосуда, заключенного в прямоугольный корпус и установленного на двух тумбах. Верхняя часть котла выполнена в виде прямоугольного стола с желобом для слива жидкости. Варочный сосуд закрывается крышкой, которая крепится в стойках на столе. В нижней части внутреннего котла на съемном днище установлены три тена и электрод "сухого хода". Механизм для опрокидывания котла расположен в правой тумбе. Для разгрузки котла от приготовленной пищи он опрокидывается вперед, а при опрокидывании назад обеспечивается свободный доступ для обслуживания и ремонта парогенератора.

В левой части размещены панель с электроаппаратурой и переключатель режимов котла, а также смеситель воды с двумя кранами и поворотная труба.

Правила эксплуатации. Перед началом работы проверяют санитарное состояние варочного сосуда, наличие заземления, уровень воды в пароводяной рубашке.

Для проверки уровня воды открывают контрольный кран и, если через него не пойдет вода, то добавляют в парогенератор через наполнительную воронку дистиллированную или кипяченую воду до появления ее из крана.

Затем проверяют работоспособность клапана-турбины, приподняв турбину за кольцо вверх, и двойной предохранительный клапан, нажав несколько раз на рычаг. Потом проверяют воздушный клапан или запорный кран воронки. Специальным ключом устанавливают на манометре верхний и нижний пределы необходимого давления пара в пароводяной рубашке котла.

Проверяют целостность резиновой прокладки крышки и состояние откидных винтов. Потом в варочный сосуд загружают продукты и закрывают крышкой, закрепляя ее откидными винтами. Заполнять продуктами и водой пищеварочный котел нужно не превышая предельного уровня 8-10 см ниже кромки котла. Устанавливают тумблер на работу нужного режима и включают котел в работу нажатием кнопки "Пуск". Процесс тепловой обработки продуктов осуществляется автоматически. При необходимости корректируют положение верхнего и нижнего пределов давления на электроконтактном манометре в процессе варки. Во время работы котла контролируют состояние клапана — турбинки, двойного предохранительного клапана, манометра и сигнальных ламп.

После окончания работы отключают котел от электросети при помощи красной кнопки "Стоп". Прежде чем открыть крышку выпускают пар из варочного сосуда путем поднятия турбинки вверх до отказа, затем ослабляют откидные винты - зажимы и плавно без рывков откидывают крышку котла.

После выгрузки готовой продукции, остывший варочный сосуд и крышку промывают горячей водой и протирают снаружи сухой чистой тканью.

Надо помнить, что использование котла с загрязненным или неисправным клапаном — турбинкой всегда приводит к аварийным случаям, с травмированием и ожогами обслуживающего персонала. При работе с пищеварочными котлами нужно строго выполнять правила техники безопасности и безопасность труда.

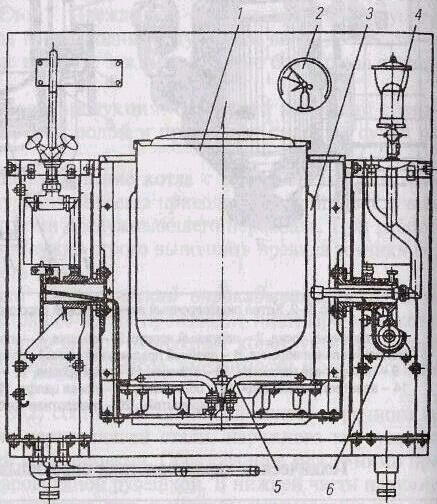

Схема 2.6. Котел опрокидывающий КПЭСМ-60

1 - варочный сосуд, 2 - манометр, 3 - пароводяная рубашка, 4 - наполнительная воронка, 5 – тены, 6 - механизм для опрокидывания котла.

Таблица 2.6. Техническая характеристика котла КПЭСМ-60
