Одним из средств записи автоматных грамматик являются регулярные выражения. Определим регулярные выражения следующим образом:
1. e, 0 Î RV;
2. a Ì V Þ a Î RV;
3. R1, R2 Î RV, то R1R2 Î RV, R1+R2 Î RV, R1* Î RV, R2* Î RV, где
R1R2 – операция склеивания (конкатенация, конъюнкция),
R1+R2 – операция объединения (дизъюнкция),
, где Rn= RR…R (n раз).
Теорема Клини: (об эквивалентности составления языка с помощью регулярных выражений и с помощью автоматов): множество всех регулярных выражений и множество всех автоматных языков над одним и тем же словарем совпадают.
Как составить синтаксическую диаграмму по регулярному выражению:
1) Если a элемент из словаря, то ему ставится в соответствие дуга, помеченная символом:
a Þ
2) Если склеены две цепочки a и b, то этой склейке соответствуют две дуги помеченные a и b:
a b Þ
3)
a + b Þ
4)
a* Þ
Пример: составить все цепочки, состоящие их 0 и 1, такие, что они оканчиваются на 011. Составить язык с помощью регулярных выражений: (0*+1*)*011.

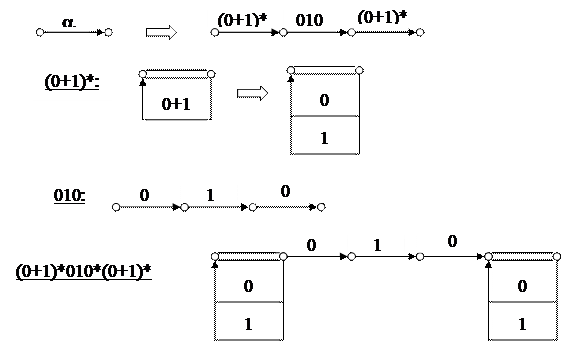

Пример: a = (0+1)*010*(0+1)* - построить граф автомата или синтаксическую диаграмму:
Замечания: следующие утверждения равносильны:
1) L - язык, воспринимаемый конечным недетерминированным автоматом.
2) L - язык, воспринимаемый конечным детерминированным автоматом.
3) L - порожден автоматной грамматикой.
4) L - задан регулярным выражением.
Пример: Б - буква, Ц - цифра, тогда Б(Б+Ц)* - язык идентификатора.
Вопросы и упражнения
Построить синтаксическую диаграмму, описывающую язык
a = (0*+1)*(0+10*)* 0*.
Является ли построенный автомат детерминированным?
