Практическое занятие 8. Цель занятия: Научиться определять способы выполнения схем автоматизации

Цель занятия: Научиться определять способы выполнения схем автоматизации

Задание: Определить по какому способу выполнена схема автоматизации на рис. 8 и в соответствии с каким ГОСТом приведены условные изображения приборов.

Основные вопросы к практическому занятию:

1. Как выполнены линии связи между датчиками и отборны­ми устройствами, установленными на технологическом оборудовании, и приборами и средствами автоматизации, установленными по месту и на щите колонны?

2. Что показано на линиях связи над прямоугольником «Приборы местные»?

3. Гдеуказаны предельные рабочие значения измеряемых и регулируемых параметров?

4. Назовите функциональное назначение отдельных устройств и средств автоматизации для узла регулирования расхода пара (см. рис. 8).

5. Какие функции выполняет комплект аппаратуры, изображенный на рис. 8, поз. 8-1—8-4?

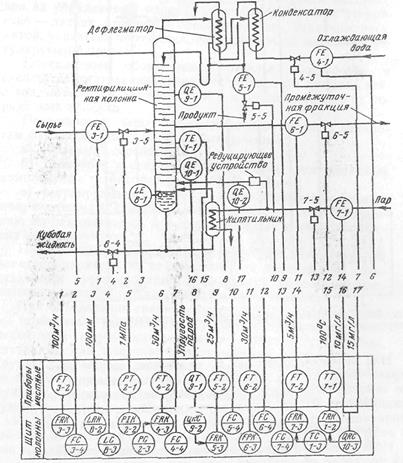

Рис.8.
