Практическое занятие 7. Цель занятия: Изучение условного изображения устройства телемеханики

Цель занятия: Изучение условного изображения устройства телемеханики

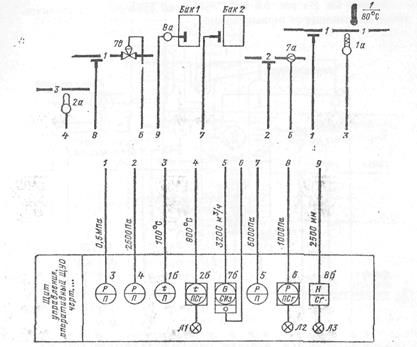

Задание: Описатьи пояснить выполнения какой функциональной схемы автоматизации показано на рис.7.

Основные вопросы к практическому занятию:

1. Какими способами могут быть вы­полнены функциональные схемы автоматизации?

2. перечислите средства автоматизации?

3. как изображаются приборы и средства автоматизации, встраиваемые в технологическое оборудование и коммуникации или меха­нически связанные с ними?

4. какие приборы называется «Приборы местные»?

5. что предпринимают при построении сложных функциональных схем авто­матизации во избежание большого числа изломов?

6. что приводится на схемах автоматизации с правой стороны чертежа?

Рис.7.
