Практическое занятие 6. Цель занятия: Изучение условного изображения устройства телемеханики

Цель занятия: Изучение условного изображения устройства телемеханики

Задание: На рис. 7 показан пример условного изображения комплектного устройства ма­шины централизованного контроля и регулирования.

Основные вопросы к практическому занятию:

1. С какой целью в схеме предусмотрены соответствующие местные приборы-преоб­разователи?

2. Для чего необходимо преобразова­ние сигналов от датчиков или первичных преобразователей?

3. На ввод какого вида информации рассчитана машина «Сокол-1м»?

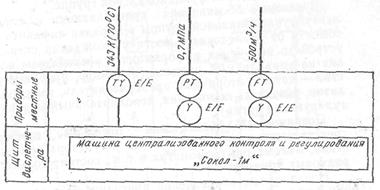

Рис. 7Пример условного изображения комплектного устройства ма­шины централизованного контроля и регулирования.

Методические рекомендации: Различные примеры упрощенного и развернутого изо­бражения отдельных комплектов приборов и средств авто­матизации по ГОСТ 3925-59 показаны в табл. 5.1 /Л.5/. Примеры изображения приборов и средств автоматиза­ции по ОСТ 36-27-77 приведены в Л. 5
