жидкостный ракетный двигатель малой тяги
Компоненты
тетраоксид и НДМГ Рп = 0,010 тс (0,1 кН) 1п = 276 с t = 10000 с
Количество камер сгорания 1 рк = 1,5 МПа
| азотный Мдв. = 1 кг |
| топлива |
Геометрическая степень расширения сопла 43 Km = 1,85
По сравнению с базовым двигателем ДСТ-100А имеет сопло большего размера, меньшее давление в камере сгорания и возможность большего количества запусков (до 450000). Компоненты топлива - азотный тетраоксид и НДМГ Рп = 0,010 тс (0,1 кН) 1п = 304 с t = 50000 с
Количество камер сгорания 1 рк = 0,77 МПа
Геометрическая степень расширения сопла 100 Km = 1,85 Мдв. = 2 кг
Компоненты топлива - тетраоксид азота и НДМГ Рп = 0,020 тс (0,2 кН) t = 5000 с Мдв. = 1 кг
Количество камер сгорания 1 рк = 1,5 МПа
| ХИММАШ" ДСТ-200 жидкостный ракетный двигатель малой тяги |
Геометрическая степень расширения сопла 43,0 Km = 1,85
Количество запусков - до 10000 Модификация ДСТ-200А отличается меньшим давлением в камере сгорания, большей степенью расширения сопла (100) и большим ресурсом (100000).
| Мдв. = 1 кг Количество камер сгорания 1 Km = 1,85 Количество запусков - до 3000 |
жидкостный ракетный двигатель малой тяги
Компоненты топлива - тетраоксид азота и НДМГ
Рп = 0,003 тс (0,03 кН) 1п = 285 с t = 25000 с
жидкостный ракетный двигатель
Старт ракеты Р-11ФМ с подводной лодки [53]
Однокамерный ЖРД С2.253 создан в 1949-55 гг. для ракет Р-11/Р-11М. Компоненты топлива - азотная кислота и керосин Рп = 9,514 тс (93,3 кН) Рз = 8,300 тс (81,37 кН) 1з = 219 с t = 95 с Эдв. = 1000 мм
Модификация С2.253А разработана в
1953-59 гг. для ракеты Р-11ФМ.
Рп = 9,5 тс (93,0 кН)
Рз = 8,3 тс (81,37 кН)
1з = 218 с
Km = 3,76
t = 95 с
Эдв. = 1000 мм
|
| М Li |
| Установка ракеты Р-11 на пусковой стол [53] |
| Схема ракеты Р-11ФМ [53] |
С2.253 был также предложен для первой ступени экспериментальной крылатой ракеты "ЭКР" КБ Королева.
Компоненты топлива - жидкий кислород и керосин Рп = 10,945 тс (93,2 кН) 1п = 250 с 1з = 217 с t = 127 c
С09.29
жидкостный ракетный двигатель
С-25 "Беркут" [53]
|
Четырехкамерный ЖРД разработан в 1950-55 гг. для сухопутного стационарного зенитного ракетного комплекса "Беркут" С-25. Компоненты топлива - азотная кислота и амин Рп = 9,0 тс (88 кН)
С2.1100 / С2.1150
жидкостный ракетный двигатель
С2.1100 разработан в 1955-60 гг. для межконтинентальной крылатой ракеты "Буря" (первый вариант). Рз = 68,4 тс (670,6 кН) - 1-й режим Рз = 48,6 тс (476,5 кН) - 2-й режим t = 80 c Мдв. = 650 кг Ьдв. = 1870 мм Эдв. = 1200 м
В дальнейшем С2.1100 сменил С2.1150. Он создан в 1953-59 гг. для разгонной ступени МКР "Буря" (до включения ПВРД). Двигатель разработан на базе ЖРД С2.253 ракеты Р-11. Компоненты топлива - азотная кислота и амин
Рп = 68,44 тс (671,2 кН) In = 250 с
1з = 218 c
t = 70 с рк = 5,3 МПа

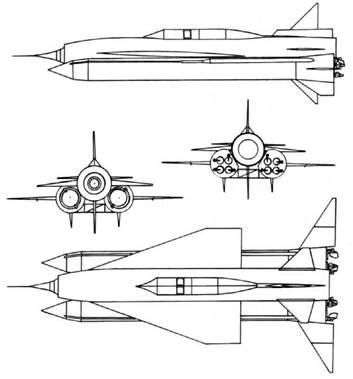

МКР "Буря"[53]
|
Количество камер сгорания 4 Мдв. = 650 кг Эдв. = 1200 мм Ьдв. = 1900 мм
С2.720
жидкостный ракетный двигатель
Однокамерный ЖРД с ТНА создан для установки на сухопутный возимый од- ноканальный зенитный ракетный комплекс "Волхов" С-75М (маршевый).
Компоненты топлива - азотная кислота и амин
Рп = 3,498 тс (34,3 кН)
Рз = 2,081 кгс (20,4 кН)
1з = 233 c
t = 55 с
Мдв. = 48 кг
Эдв. = 500 мм

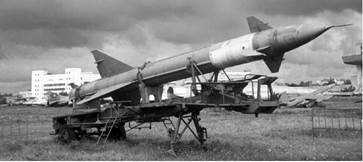

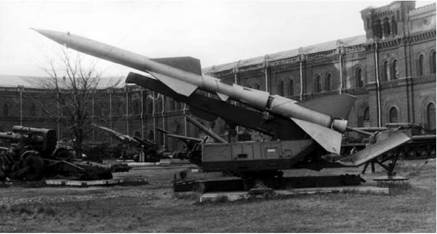

С-75 [2]
|
Ьдв. = 900 мм
С5.1
жидкостный ракетный двигатель
Разработка конца 50-х гг. для ракеты Компоненты топлива - азотная кис- Мдв. = 122 кг
С-25М сухопутного зенитного ракет- лота и амин Эдв. = 600 мм
ного комплекса. Рп = 17 тс (167 кН) Ьдв. = 1000 мм
Количество камер сгорания 1
