Статор

Статор - неподвижная часть двигателя - состоит из станины 1, сердечника 2 и обмотки 3.

3.2.1 Станина.

Станина 1 статора имеет цилиндрическую форму и отлита из конструкционной стали. Крепление двигателя к тележке вагона осуществляется с помощью кронштейнов, отлитых заодно со станиной. Станина так же имеет приливы, предохраняющие двигатель от падения в случае нарушения целостности крепления. Перемещение двигателя при монтаже осуществляется за транспортировочные отверстия в кронштейнах. Со стороны выходного вала станина имеет вентиляционные отверстия, закрытые сетками 12. Торцевые части станины имеют расточку и резьбовые отверстия для установки переднего 8 и заднего 9 подшипниковых щитов.

К боковой поверхности станины приваривается коробка выводов 17 с тремя отверстиями для подвода кабелей от преобразователя. Для заземления двигателя предусмотрен заземляющий болт 19, который расположен на боковой грани станины со стороны коробки выводов и обозначен табличкой с указа­нием знака заземления. На внутренней поверхности станины имеются

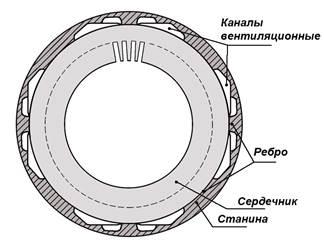

Рис. 8. Установка сердечника в станине.

продольные ребра, образующие аксиальные вентиляционные каналы (рис. 8). Для спуска влаги, появляющейся в процессе

эксплуатации двигателя, в

станине имеются два сливных

отверстия, заглушенные болтами 18. Каждый двигатель, выпускаемый изготовителем, имеет на корпусе табличку с основными техническими данными: тип, заводской номер, масса и дата изготов­ления двигателя.

3.2.2 Сердечник статора.

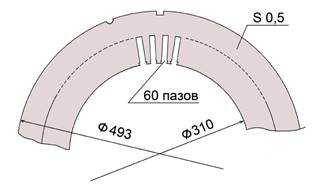

Рис. 9. Фрагмент листа сердечника статора

Сердечник статора 2 (рис. 7) набран из штампованных изоли-рованных листов электротехни-ческой стали толщиной 0,5 мм и установлен через усиливающие листы в станину между буртом и сегментными шпонками 6, предохраняющими сердечник от осевого смещения. Фрагмент листа сердечника представлен на рис. 9. На внутренней поверхности собранного сердечника образуются углубления (пазы), в которые укладываются секции обмотки 3 (рис. 7).

3.2.3 Обмотка статора.

Обмотка статора двухслойная петлевая, выполнена из 60-ти ромбовидных жестких секций (рис.10). Каждая секция состоит из восьми витков прямоугольного медного эмалированного провода сечением 1,8 х 6,3 мм. Витки изолированы лентой, пропитанной лаком.

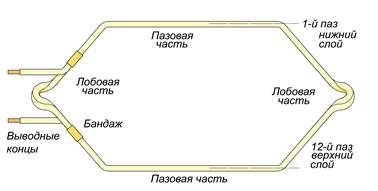

Рис.10. Секция обмотки статора.

Общая изоляция секции выполнена слюдянитовой лентой. Секции уложены шагом 1-12.

Активные части обмотки закреплены в пазах стекло-текстолитовыми изоляцион-ными клиньями. Расположение секций в пазу представлено на рис.11.

Схема обмотки статора представлена на рис. 12. Пунктирной линией показана пазовая часть секции в нижнем слое паза.

Обмотка статора состоит из трех фазных обмоток, которые образованы из четырех катушечных групп (по пять секций в каждой), включенных параллельно.

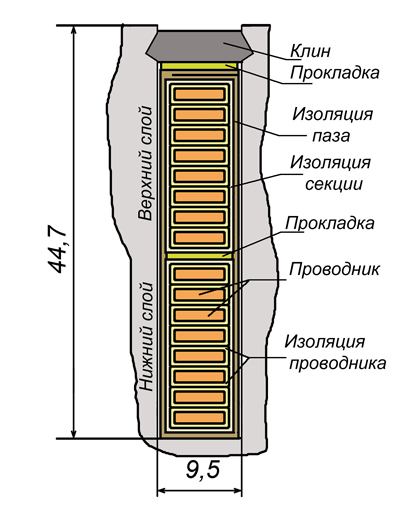

Рис.11. Расположение проводников обмотки статора в пазу

Соединения секций выполнено пайкой со стороны заднего подшипникового щита. Паяные соединения изолирова-ны. Фазные обмотки глухим соединением включены по схеме «звезда». Выводные концы обмотки крепятся в коробке 17.

Обозначение выводов - U,V, W.

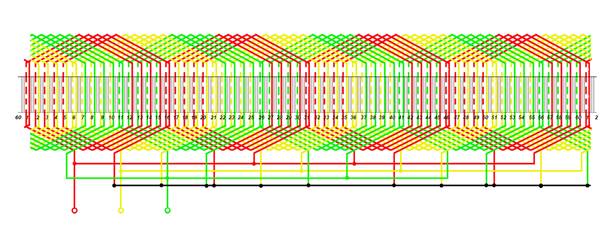

Рис. 12. Схема статорной обмотки.

Ротор.

Подвижная часть двигателя - ротор - состоит из вала 22, сердечника 5 с короткозамкнутой обмоткой и вентиляторного колеса 10.

3.3.1 Вал ротора.

Вал ротора изготовлен из высокопрочной стали и имеет конический рабочий выходной конец для соединения с тяговой передачей. На валу имеются участки разных диаметров для размещения на них составных частей ротора. В средней части вала имеются выступ (бурт), кольцевая выточка под стопорное кольцо, а так же осевая канавка под шпонку.

3.3.2 Сердечник ротора.

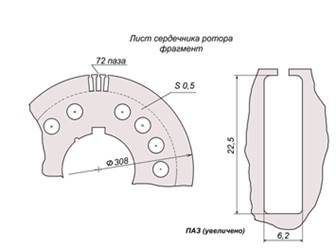

Рис. 13. Фрагмент листа сердечника ротора.

Между буртом и стопорным кольцом посредством шпонки закреплен сердечник 5, представляющий собой пакет штампованных изолированных пластин электротехнической стали толщиной 0,5 мм. В пластинах выштампованы пазы под обмотку, отверстия для установки на вал и вентиляции. Фрагмент пластины и конфигурация паза представлены на рис. 13. Жесткость пакету придают крайние пластины толщиной 5 мм. В собранном виде у поверхности сердечника образу-

ются полузакрытые пазы, а в теле сердечника вентиляционные каналы.

3.3.3 Обмотка ротора.

В пазы сердечника вставляются медные стержни 4 сечением 5,6 х 22 мм, выступающие концы которых замкнуты накоротко медными кольцами 7. При этом образуется короткозамкнутая обмотка, равномерно распределенная по окружности ротора. Электрическое соединение выполнено методом газовой

сварки с медным присадочным материалом. Более поздняя технология предусматривает метод индукционной пайки стержней к кольцам ротора с серебряной присадкой. Такое соединение обеспечивает повышенное качество электрического соединения и надежности машины.

3.3.4 Вентилятор.

Для обеспечения движения воздуха внутри двигателя на валу ротора установлено вентиляторное колесо 10.

Примечание. Обмотка ротора двигателя ТАДВМ-280 Владимирского завода выполнена методом литья из алюминия, при этом заодно с короткозамыкающими кольцами отлиты вентиляционные лопатки, обеспечивающие движение охлаждающего воздуха.
