Что такое переменный ток и чем он отличается от тока постоянного

Переменный ток, в отличие от тока постоянного, непрерывно изменяется как по величине, так и по направлению, причем изменения эти происходят периодически, т. е. точно повторяются через равные промежутки времени.

Чтобы вызвать в цепи такой ток, используются источники переменного тока, создающие переменную ЭДС, периодически изменяющуюся по величине и направлению. Такие источники называются генераторами переменного тока.

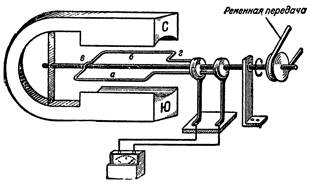

На рис. 19 показана схема устройства (модель) простейшего генератора переменного тока. Рассмотрим это устройство.

Прямоугольная рамка, изготовленная из медной проволоки, укреплена на оси и при помощи ременной передачи вращается в поле магнита. Концы рамки припаяны к медным контактным кольцам, которые, вращаясь вместе с рамкой, скользят по контактным пластинам (щеткам).

Магнит создает между своими полюсами магнитное поле, а рамка вращаясь, пересекает силовые линии

магнитного поля, и в каждой из ее сторон а и б индуктируются ЭДС.

Стороны рамки в и г не участвуют в создании ЭДС, так как при вращении они не пересекают силовых линий магнитного поля. В любой момент времени ЭДС, возникающая в стороне а и в стороне б действуют согласно и в сумме составляют

Рис. 19. Модель генератора переменного тока

общую ЭДС, индуктируемую всей рамкой.

В этом нетрудно убедиться, если исполь-

зовать для определения направления ЭДС известное правило правой руки.

За каждый оборот рамки направление общей ЭДС изменяется в ней на обратное, так как каждая из рабочих сторон рамки проходит под разными полюсами магнита.

Величина ЭДС, индуктируемой в рамке, также изменяется, так как изменяется скорость, с которой стороны рамки пересекают силовые линии магнитного поля. Действительно, в то время, когда рамка подходит к своему вертикальному положению и проходит его, скорость пересечения силовых линий сторонами рамки бывает наибольшей, и в рамке индуктируется наибольшая ЭДС. В те моменты времени, когда рамка проходит свое горизонтальное положение, ее стороны как бы скользят вдоль магнитных силовых линий, не пересекая их, и ЭДС не индуктируется.

Таким образом, при равномерном вращении рамки в ней будет индуктироваться ЭДС, периодически изменяющаяся как по величине, так и по направлению.

Переменный ток для промышленных целей вырабатывается мощными генераторами, приводимыми во вращение паровыми или водяными турбинами и двигателями внутреннего сгорания.
