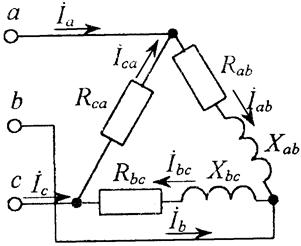

Рис. 8.1 |
В трехфазную сеть с линейным напряжением 220 В включен приемник (рис. 8.1), фазы которого имеют сопротивления: Z AB = (4 + j 3) Ом;
Z BC = (8 + j 6) Ом; Z CA = 10 Ом.
Необходимо:
· определить фазные и линейные токи, активную, реактивную и полную мощности источников и приемника, а также коэффициент мощности приемника;
· рассчитать параметры цепи при обрыве фазы са и при обрыве линейного провода b;
· построить для всех режимов топографические диаграммы напряжений и векторные диаграммы токов.
Нормальный режим работы приемника
Комплексы фазных напряжений
= 220 ej o° = 220 B; = 220 e – j 120° = (–110 – j 190) B;
220 ej 120° = (–110 + j 190) B.
