3.1 Цель работы

Приобретение навыков по составлению аналитических зависимостей для расчета на ЭВМ реакций в шарнирах и усилий в гидроцилиндрах при любых возможных параметрах манипулятора для множества возможных положений рабочего органа машины.

3.2 Содержание занятия

Практическое занятие выполняется студентами самостоятельно под руководством преподавателя во время аудиторных занятий в кабинете, оснащенном необходимыми наглядными пособиями и методическими указаниями.

Для выполнения работы группа, студентов разбивается на бригады, каждая из бригад получает индивидуальное задание. Члены бригады распределяют между собой работу по составлению уравнений для рас­чета реакций в шарнирах и усилий в гидроцилиндрах, например, по одному звену члену бригады. Уравнения сводятся в единую методику расчета, по которой каждый из членов бригады выполняет расчет для одного из возможных положений рабочего органа.

3.3 Исходные данные и краткие методические указания

по выполнению практического занятия

Расчетные схемы приведены на рисунке 16, размеры металлоконст­рукции манипулятора и величины, действующих на него сил при выполне­нии контрольных расчетов выбираются студентами самостоятельно, в соответствии с параметрами технологического оборудования реально существующих машин [8], и согласовываются с преподавателем.

3.3.1 Выбор осей координат и задание необходимых размеров

Оси координат задают положение в пространстве рабочего органа лесохозяйственной машины. Целесообразно центр системы координат совместить с осью шарнира, соединяющего стрелу с поворотной колонной, а ось У направить вертикально (рисунок 16).

Пример простановки размеров, необходимых для составления анали­тических зависимостей, приведен на рисунке 16 а. Центры тяжести стрелы и рукояти манипулятора и гидроцилиндров привода можно ориентировочно располагать посередине звеньев.

В ходе разработки методики расчета вероятно возникновение необходимости нанесения дополнительных размеров. Все размеры долж­ны определяться конструктивными параметрами машины и не зависеть от места расположения рабочего органа,

3.3.2 Составление аналитических зависимостей

При выводе аналитических зависимостей для определения усилий в гидроцилиндрах и реакций в шарнирах следует рассмотреть в равно­весии звенья манипулятора по отдельности, заменив цилиндрические шарниры их реакциями, а действия гидроцилиндров - усилиями, направ­ленными вдоль их осей,

После замены связей на действие их реакций следует воспользо­ваться одной из форм уравнений равновесия для плоской произвольной системы сил, например, составить суммы проекций сил на две оси и сумму моментов сил относительно какой-либо точки. Кроме этого необходимо составить дополнительное уравнение для выполнения про­верки правильности вычислений,

Для расчета проекций сил на оси и длин плеч сил необходимо знание ряда угловых величин, их зависимость от вылета манипулятора и его параметров может быть установлена с использованием тригоно­метрических функций и теоремы косинусов.

3.3.3 Составление программы для ЭВМ

Программа составляется на языке программирования «Бейсик». Текст программы должен содержать операторы ввода исходных данных, расчеты угловых величин и реакций связей. Распечатка результатов расчета должна содержать текст, делающий понятными результаты расчетов.

3.3.4 Форма и содержание отчета

Оформляется один отчет на бригаду. Приводятся расчетные схемы, исходные уравнения и окончательные зависимости для расчета силовых факторов, излагаются результаты вычислений для конкретных положе­ний звеньев манипулятора, выполненные каждым членом бригады, текст программы и распечатку результатов расчета.

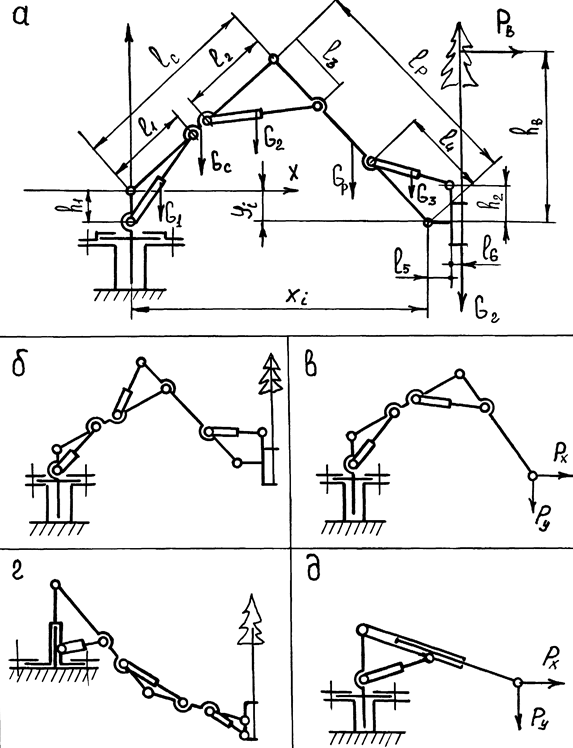

Рисунок 16 - Схемы к расчету усилий в гидроцилиндрах и реакций

в шарнирах манипуляторов
