2.1 Цель работы
Приобретение практических навыков в построении проекций корпуса лесного плуга, имеющего отвал с винтовой поверхностью.
2.2 Содержание занятия
Практическое занятие выполняется как расчетно-графическая работа, посвященная самостоятельному решению задачи под руководством преподавателя во время аудиторных занятий в кабинете, оснащенном необходимыми наглядными пособиями и справочными материалами
2.3 Исходные данные и краткие методические указания по выполнению практического занятия
По исходным данным, приведенным в таблице 2 и в соответствии с заданным вариантом необходимо построить проекции отвала лесного плуга на поперечно-вертикальную и горизонтальную плоскости.
2.3.1 Назначение и основные требования к лесным плугам
Лесные плуги, работающие на вырубках с дренированными почвами, предназначены для нарезки борозд с отваливанием пласта на необработанную поверхность.
Корпуса лесных плугов должны удовлетворять следующим требованиям:
|
|
- переворачивать пласт на 180° и плотно прижимать его к поверхности поля;
- минимально крошить и деформировать пласт, укладывать его вдоль борозды в виде сплошной ленты;
- не допускать бокового сдвига пласта от края борозды.
Выполнение указанных требований лучше обеспечивают отвалы с винтовой поверхностью. Для проектирования такой поверхности применяют метод вертикальных сечений, в котором в качестве образующих используются дуги окружности одинаковой или разной кривизны, размещаемые в поперечно-вертикалъных плоскостях, а направляющей является горизонтальная прямая или кривая линия. Рабочая поверхность отвала формируется в результате скольжения образующей линии вдоль направляющей с одновременным поворотом образующей в поперечно-вертикальной плоскости.
Таблица 2 - Исходные данные
Номер варианта | |||||||||||||||
Показатель | |||||||||||||||
Глубина вспашки, см | |||||||||||||||
Коэффициент | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,7 | 2,5 | 2,8 |
Продолжение таблицы 2
Номер варианта | |||||||||||||||
Показатель | |||||||||||||||
Глубина вспашки, см | |||||||||||||||
Коэффициент | 2,5 | 2,8 | 2,5 | 2,5 | 3,5 | 2,7 | 2,5 | 2,8 |
2.3.2 Последовательность построения проекции корпуса плуга
на поперечно-вертикальную плоскость
1 Определяют ширину пласта
, (12)
где a - максимальная глубина вспашки;
k - коэффициент, характеризующий соотношение ширины захвата корпуса к глубине обработки.
|
|
2 Строят профиль поперечного сечения борозд и профиль перевернутого и уложенного на поверхность почвы пласта (рисунок 6). Для устранения осыпания пласта в борозду, повышения его сохранности и снижения энергоемкости вспашки рекомендуется применять трапециевидную форму борозды с наклоном к горизонту боковой стенки под углом 45°...60°.
3 Проводят вертикальную линию ef полевого обреза отвала высотой h = 0,9b.
4 Проводят горизонтальную линию АВ на расстоянии (0,25...0,5) a от дна борозды. Эта линия лежит в плоскости горизонтальной направляющей.
5 Обозначают линию лезвия лемеха и из конца лемеха точки С проводят прямую под углом j0 = 19 ± 6° к горизонту. Эта прямая является касательной к крайней правой образующей I на крыле отвала. Точка m пересечения касательной с линией АВ является нижним концом этой образующей.
6 Строят образующую I, для чего через точку m проводят дугу окружности радиусом R0 = 300…450 мм. Центр дуги окружности подбирают так, чтобы верхний конец дуги подходил как можно ближе к верхней точке f линии полевого обреза отвала. Угол между касательной к дуге в верхней точке и горизонтом не должен быть более 90°…100°.
7 Тем же радиусом R0 проводят крайнюю левую образующую 10. Центр дуги подбирают так, чтобы ее вертикальный радиус проходил по левой кромке перевернутого пласта, а верхний ее конец возвышался на 2…3 см над левым краем пласта.
8 В точке n пересечения крайней левой образующей с линией АВ проводят касательную к дуге и определяют угол ее наклона к горизонту jn.

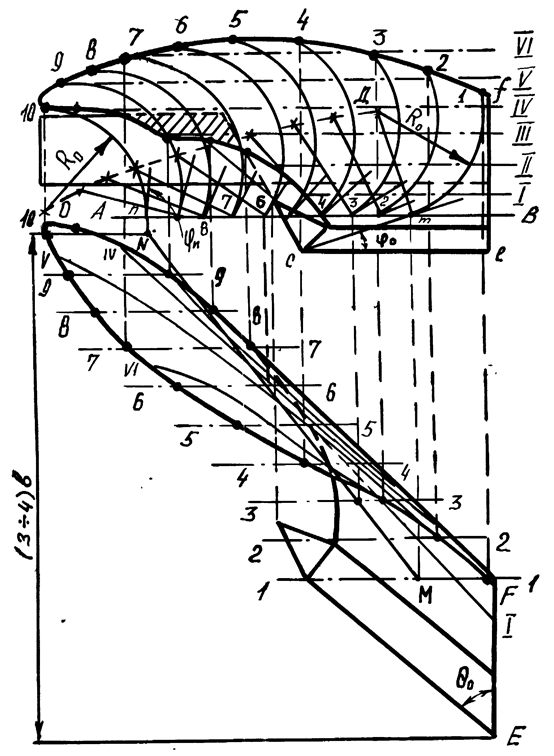

Рисунок 6 - Схема построения проекций корпуса лесного плуга на
поперечно-вертикальную и горизонтальную плоскости
9 Отрезок mn на линии АВ делят на z равных частей длиной 25…50 мм
10 Устанавливают закономерность изменения угла ji в интервале между j0 и jn
; (13)
, (14)
где i - номера промежуточных точек между m и n.
11 Проводят из промежуточных точек касательные под соответствующими углами к горизонту и радиусом R0 описывают дуги образующих. Положение центра окружности для каждой дуги находят путем подбора. Центры всех образующих соединяют плавной кривой CD. Длина дуги каждой образующей должна быть примерно равна ширине пласта, чтобы он не выступал за верхний край отвала. Для крайних левых образующих длина дуги уменьшается до 0,7b.
12 Наносят остальные контурные линии лобовой проекции лемеха и отвала. Кривая верхнего обреза отвала проходит через верхнюю точку f линии полевого обреза и верхние точки образующих. Максимальная высота отвала, равная (1…1,2)b находится на вертикальной линии, проходящей через левый конец лемеха. Конец крыла закругляется по лекалу. Линия бороздного обреза отвала имеет на конце крыла форму крайней левой образующей, то есть возвышается над поверхностью перевернутого пласта на 2…3 см. Примерно на половине ширины пласта линия бороздного обреза соприкасается с поперечным сечением пласта, а затем вдавливается в него, обеспечивая соответствующий нажим на пласт со стороны отвала. Чем больше поперечное сечение пласта, перекрытого линией бороздного обреза (на рисунке 6 перекрытия заштрихованы), тем сильнее отвал будет придавливать пласт к поверхности поля. Форму линии бороздного обреза в зоне пересечения с поперечным сечением пласта устанавливают путем подбора. Указанная линия выходит из поперечного сечения пласта на середине его толщины и далее проводится до пересечения с линией стыка лемеха с отвалом.
При постоянном угле наклона лемеха к горизонту линия стыка лемеха с отвалом проходит горизонтально. Расстояние от нее до дна борозды находят по формуле
, (15)
где d - ширина лемеха; d = 200…250 мм;
g - угол наклона лемеха к горизонту, g = 15°…25°.
|
|
13 Строят проекцию треугольного подрезного ножа, закрепленного на пятке лемеха. Угол наклона линии лезвия ножа равен углу наклона стенки борозды (45°…60°). Верхний конец лезвия не доходит до поверхности поля на 4…5 см, за счет чего достигается меньший сдвиг пласта в сторону в процессе его оборачивания.
14 Наносят на лобовую проекцию через 25…50 мм горизонтальные линии, которые являются следами сечения рабочей поверхности отвала горизонтальными плоскостями.
2.3.3 Построение горизонтальной проекции корпуса
1 Строят линию лезвия лемеха, для чего проецируют крайние точки лезвия с лобовой проекции и проводят указанную линию под углом q = 40…45° к краю борозды.
2 Проводят следы 1-1 и 10-10 поперечно-вертикальных плоскостей, проходящих через пятку лемеха и конец крыла. В этих плоскостях лежат крайние образующие. След проходящей через конец крыла, размещают на расстоянии (3…4)b и от носка лемеха.
3 Проецируют с лобовой проекции на след 1-1 точку m, а на след 10-10 точку n; полученные точки M и N соединяют прямой линией, которая и является горизонтальной направляющей прямой. Переносят на линию МN с лобовой проекции все точки пересечения промежуточных образующих с линией AВ и проводят через них следы поперечно-вертикальных плоскостей промежуточных образующих.
4 Переносят с лобовой проекции на следы 1-1, 2-2, …, 10-10 точки пересечения соответствующих образующих с контурными линиями и по ним очерчивают контур корпуса в горизонтальной проекции. Если для построения контура точек недостаточно, то на лобовой проекции проводят в соответствующих местах дополнительные образующие и точки их пересечения с контуром переносят на горизонтальную проекцию.
5 Строят линию стыка лемеха с отвалом и линию бороздного обреза лемеха. Расстояние от линии стыка лемеха с отвалом до линии лезвия лемеха равно
. (16)
6 Строят линию сечения отвала горизонтальными плоскостями, для чего переносят с лобовой проекции точки пересечения образующих с горизонтальными линиями и соединяют соответствующие точки плавной кривой.
|
|
2.4 Форма и содержание отчета
Отчет составляется на листах формата А4, исходные данные выбираются согласно заданному варианту. Описывается методика построения проекций отвально-лемешной поверхности корпуса лесного плуга. К отчету прилагается выполненный в масштабе чертеж проекций корпуса плуга со всеми линиями, использованными для их построения.
