1 Цель работы
Изучение методики расчета рабочих органов лесопосадочных машин и приобретение практических навыков по их проектированию.
2 Содержание работы
Практическая работа выполняется студентами самостоятельно во время аудиторных занятий в кабинете, оснащенном необходимыми методическими указаниями и наглядными пособиями.
3 Исходные данные и краткие методические указания по выполнению
работы
По исходным данным, приведенным в таблице 7, и в соответствии с заданным вариантом необходимо выбрать тяговое средство, определить параметры сошника, опорно-стабилизирующего колеса, уплотняющих колес и посадочного аппарата. По результатам расчетов вычерчиваются эскизы.
Если для выполнения расчетов требуются дополнительные данные, то они выбираются студентами самостоятельно по справочной, учебной или научно-технической литературе. В отчете следуетпоместитьобоснования принятых значений величин и ссылки на источник информации.
3.1 Выбор тягового средства
|
|
Тяговое сопротивление лесопосадочной машины определяется по формуле
, (78)
где Gм - вес машины, Н;
f - коэффициент трения, равный 0,2...0,5 в зависимости от физического
состояния почвы (твердости, влажности, захламленности);
k - удельное сопротивление почвы, k = 3 ×105 Па;
a - максимальная глубина хода сошника,м;
b - средняя ширина борозды, образуемой сошником при посадке, м;
n - количество сошников (рядов или секций).
Вес лесопосадочной машины, предназначенной для работына открытых площадях, можно принять равным [3,6 + 2,88 (n - 1)] кН.
Вес однорядной лесопосадочной машины, предназначенной для работы на вырубках, - 7...9 кН, двухрядной - 12...14 кН. Вес машины, предназначенной для работы на террасах и склонах, - [5 + 4 (n - 1)] кН.
Максимальная глубина хода сошника равна
, (79)
где Lmax - максимальная длина корней высаживаемых сеянцев, м;
DL1 = 0,02…0,05 м - просвет между дном борозды и нижними концами
корней, который необходим для предохранения корней от подво-
рота при колебаниях глубины борозды;
DL2 = 0,02…0,05 м - величина, на которую шейка корня сеянца опускает-
ся при посадке ниже поверхности почвы.
Среднюю ширину борозды определяют как среднее арифметическое между шириной сошника по дну борозды b1 = 0,06…0,08 м и шириной сошника у поверхности почвы, определяемой из выражения
, (80)
где с - коэффициент пропорциональности, характеризующий степень
изменения сопротивления почвы сдвигу и смятию с увеличением
глубины (с = 1200…1500 Па);
ксм - коэффициент сопротивления почвы смятию (ксм = 50000 Па).
В зависимости от тягового сопротивления лесопосадочной машины и условий ее работы подбирается тяговое средство[2], после чего определяют коэффициент использования силы тяги трактора.
|
|
, (81)
где Ркр - тяговое усилие трактора, которое рассчитывают по мощности его
двигателя и по сцепным свойствам ходового аппарата.
Желательно, чтобы этот коэффициент был в пределах 0,7…0,8, однако в ряде случаев он может иметь меньшие значения.
Таблица 7 – Исходные данные
Номер варианта | |||||||||||||||
Показатель | |||||||||||||||
Назначение машины | для открытых площадей | для склонов | для вырубок | ||||||||||||
Число сошников | |||||||||||||||
Тип сошника | коробчатый | коробчатый | дисковый | ||||||||||||
Максимальная длина корней, см | |||||||||||||||
диаметр корневой системы, см | |||||||||||||||
шаг посадки, см |
Продолжение таблицы 7
Номер варианта | |||||||||||||||
Показатель | |||||||||||||||
Назначение машины | для открытых площадей | для вырубок | для склонов | ||||||||||||
Число сошников | |||||||||||||||
Тип сошника | коробчатый | дисковый | коробчатый | ||||||||||||
Максимальная длина корней, см | |||||||||||||||
диаметр корневой системы, см | |||||||||||||||
шаг посадки, см |
3.2 Определение параметров коробчатого сошника
Сошники служат для образования посадочной щели. Коробчатые сошники с острым углом вхождения в почву предназначены для работы на открытых площадях. Дисковые сошники устанавливаются на машинах, производящих посадку лесных культур по микроповышениям и на переувлажненных почвах. В таких условиях они почти не разрушают микроповышение и не залипают.
Схема к определению параметров коробчатого сошника приведена на рисунке 11. Сошник при образовании борозды не должен нарушать расположение почвенных слоев. У коробчатого сошника с острым углом вхождения в почву это возможно в том случае, если угол наклона профильной линии его лобового контура к горизонту в любой точке будет меньше угла трения почвы по металлу. Для этого профильная линия должна иметь вид кубической параболы.
, (82)
где х - расстояние от поверхности почвы до данной точки кривой;
y - вылет точки кривой от начала координат;
р - коэффициент, определяемый опытным путем,
р = 0,0003...0,0005.
Максимальная высота сошника Нmax должна быть такой, чтобы разрыхленная почва не пересыпалась через верхние края коробки и не попадала внутрь сошника
, (83)
где hx - высота предсошникового почвенного холма (hx = 0,1...0,15 м).
Высота сошника в задней части Н у большинства машин равна Hmax лесопосадочных машин для открытых площадей она может быть на 5 см меньше.
Форма поперечного сечения передней коробчатой части сошника клиновидная с углом при вершине 2q = 30°...60°. Длина линии равна
, (84)
Длина боковых щек коробки ld должна обеспечивать полное расправление корневой системы
, (85)
где dк - диаметр корневой системы.
Задние обрезы боковых щек делаются с наклоном верхнего края назад, чтобы вначале засыпалась нижняя часть корней. Величина вылета верхней точки обреза относительно нижней .
Черенковый нож (показан на рисунке 11 пунктирной линией) приваривается к сошнику. Достоинством такой конструкции является легкость заглубления в почву и свободное преодоление препятствий.

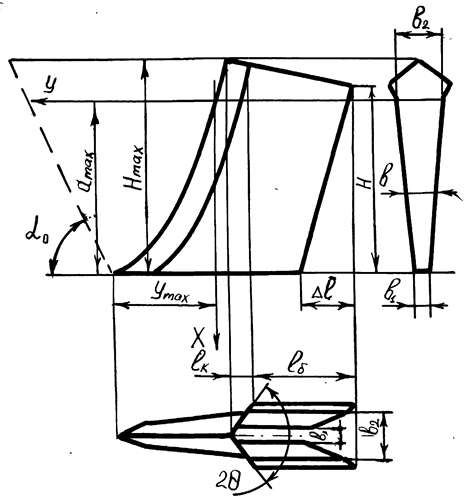

Рисунок 11 - Схема к расчету параметров коробчатого сошника
|
|
лесопосадочной машины
3.3 Определение параметров дискового сошника
Дисковый сошник состоит из двух сферических дисков, поставленных под углом 2q0 друг к другу так, что их кромки сходятся впереди (рисунок 12).
Диаметр дисков находится из выражения
, (86)
где d - диаметр корпуса подшипников диска (d = 0,1...0,12 м);
Da - зазор между корпусом подшипников и поверхностью почвы
(Da = 0,08...1 м).
Расстояние между задними краями дисков l должно быть таким, чтобы между дисками свободно проходила корневая система сеянцев
l = dк + (0,02...0,03). (87)
Угол между дисками 2q0 определяется из выражения
.
3.4 Расчет ротационного посадочного аппарата
Расчетная схема приведена на рисунке 13. Скорость движения посадочного агрегата определяется из соотношения
, (88)
где m - заданный шаг посадки,м;
t - время, затрачиваемое на подачу одного сеянца в захват посадочного аппарата, при одном сажальщике t = 2 с, при двух t = 1 с.
Радиус окружности захватов равен
, (89)
где S - отрезок траектории движения сеянца, на котором осуществляется
его заделка рыхлой почвой; S = (2...3) × dк;
a - угол поворота зажима за время заделки сеянца,
a = (0,17...0,22) p, рад.
Количество захватов находится по формуле
, (90)
Рисунок 12 - Схема к расчету параметров дискового сошника лесопосадочной машины
Рисунок 13 - Схема к расчету посадочного аппарата
Рисунок 14 - Схема к расчету ходовых колес

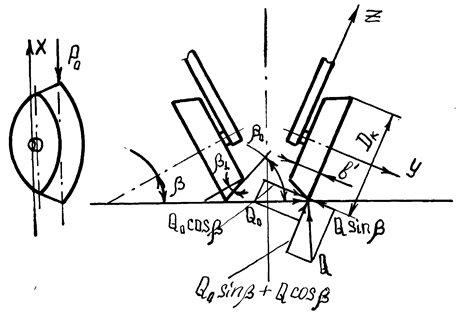

Рисунок 15 - Схема к расчету прикатывающих катков
Найденная величина округляется до целого числаz¢ после чего корректируется значение радиуса захвата
, (91)
Передаточное число трансмиссии от ходового колеса или уплотняющего катка до посадочного аппарата
, (92)
где Dк - диаметр ходовых колес или катков;
hск = 0,9 - коэффициент, учитывающий частичное скольжение колес.
3.5 Расчет ходовых колес
Диаметр рассчитывается по формуле
, (93)
где Q - вертикальная нагрузка на одно колесо, Q = 0,5 Gм;
q - коэффициент объемного сопротивления почвы, на свежевспаханном
поле q = (2…4) × 106 Па;
P0 - сопротивление колес перекатыванию.
|
|
, (94)
где f - коэффициент сопротивления перекатыванию;
для рыхлых почв, f = 0,20...0,25.
, (95)
гдеk- допускаемая удельная нагрузка на единицу ширины обхода колеса;
на свежевспаханной почве k = 3 ×104 Н/м.
Опорные колеса лесопосадочных машин обычно имеют диаметр Dк = 0,7…0,8 м. Если рассчитанное значение диаметра сильно отмечается от рекомендуемого, то его выбирают конструктивно и, подставляя в формулу (93) значенияDk, Q, q и Р0определяют ширину обода колеса.

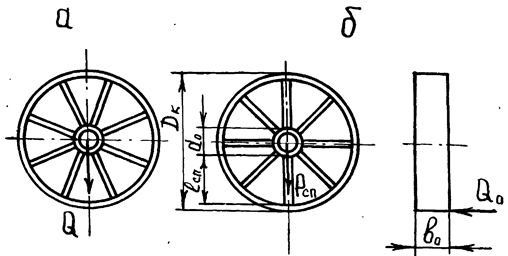

Схема к расчету спиц и обода колеса приведена на рисунке 14. Форму поперечного сечения обода принимаем прямоугольной.
В опасном сечении обода, в самой нижней точке вертикального диаметра, в промежутке между смежными спицами определяется изгибающий момент от вертикальной нагрузки
, (96)
где l0 - длина участка между смежными спицами.
, (97)
где n0 - число спиц,n0 = 8…12.
Определяют момент сопротивления опасного сечения обода
, (98)
где[s] - допускаемое напряжение, материала обода, Па.
Толщина обода рассчитывается по формуле
. (99)
Диаметр спицы dсп выбирается в пределах 10…20 мм. После чего производится проверочный расчет. Расчет ведется для случая наибольшего нагружения спицы, то есть при ее вертикальном положении (рисунок 13).
Рсп = 0, 625 Q. (100)
Напряжение в спице от сжимающего усилия рассчитывается по формуле
, (101)
где Fсп - площадь поперечного сечения спицы;
j - коэффициент понижения допускаемого напряжения на сжатие,
учитывающий запас устойчивости.
Значение j зависит от гибкости l
, (102)
где dсп - диаметр спицы;
lсп - длина спицы.
, (103)
где d0 – диаметр ступицы, d0 = 0, 2.
Таблица значений коэффициента j для различных материалов приведены в справочниках и учебниках по сопротивлению материалов [6].
При движении агрегата по кривой или на склонах на колесо действует осевое усилие Q0.
, (104)
где k1 – коэффициент сцепления колеса с почвой, на рыхлых почвах k1 = 0,3.
Величина изгибающего момента в месте заделки спицы в ступицу равен
, (105)
где m – опытный коэффициент (при D < 0,7 м, m = 0,25; при 0,7 < D £ 1 м,
m = 0, 12).
Напряжение в спице, возникавшее от действия изгибающего момента, рассчитывается по формуле
, (106)
где Wcп - момент сопротивления спицы изгибу, м3.
Суммарное напряжение в спице сопоставляется с допускаемым напряжением
. (107)
В случае если условие не выполняется, необходимо увеличить количество спиц или их диаметр и вновь провести проверочный расчет.
3.6 Расчет диаметра и ширины обода уплотняющих катков
Для того чтобы не было сгруживания почвы перед катящимся катком и ее продольного смещения, что приводит к наклону сеянцев и обрыву корней, диаметр катка должен быть не менее 0,6 м.
Ширина обода катка должна быть такой, чтобы осуществлялись хороший сдвиг почвы в посадочную щель и засыпка корней. Целесообразно выбрать ширину катка в пределах b¢ = 0,08...0,17 м (рисунок 15).
В зависимости от состояния почвы достаточное уплотнение почвы вокруг сеянца достигается при нагрузке от 40 Н до 100 Н на 0,01 м ширины катка.
Катки могут иметь цилиндрический или конический обод и устанавливаются на наклонных осях так, чтобы обод катка в зоне контакта с почвой был наклонен к горизонту на угол b0 = 35°...50°.
Уплотняющие катки обычно выполняются без спиц и имеют жестко прикрепленный с одной стороны к ободу плоский диск с ребрами жесткости в количестве 4-6 штук.
Выбрав ширину катка b¢, определяют ширину обода
, (108)
Нагрузка на каток Q (Н) рассчитывается по формуле:
. (109)
Толщину обода рассчитывают по формулам (96) - (99). В уравнении (97) вместо количества спиц (n0) подставляют количество ребер жесткости.
Для расчета оси уплотняющего катка необходимо найти величины изгибающих моментов относительно осей X и Z, затем определить требуемую величину момента сопротивления поперечного сечения оси и ее диаметр.
3.7 Эскизы сборочных чертежей сошника, ходового колеса и
прикатывающего катка
На заключительном этапе работы вычерчиваются эскизы компоновочных чертежей, рассчитанных узлов лесопосадочной машины. Компонование лучше вести в масштабе 1:1, если это допускают габаритные размеры проектируемого объекта. При этом легче выбрать нужные размеры и сечения деталей, составить представление о соразмерности частей конструкции, прочности и жесткости деталей и конструкции в целом. При необходимости можно использовать масштаб 1:2.
Техника выполнения компоновочных чертежей представляет собой процесс непрерывных поисков, проб, прикидок, разработки вариантов, их сопоставления и отбраковки негодных. Чертить следует со слабым, нажимом карандаша. Типовые детали и узлы целесообразно изобразить упрощенно. Обводку чертежа, штриховку и подрисовку мелких деталей проводят на окончательной стадии компонования.
Для студентов, обладающих рисовальными способностями, наилучший способ компонования - вырисовывание конструкции карандашом на миллиметровой бумаге. Этот способ имеет большие преимущества по производительности, гибкости и легкости внесения поправок.
4 Форма и содержание отчета
Отчет по расчетно-графической работе выполняется на листах формата А4 с обложкой установленной формы. В отчет помещаются расчетные зависимости с расшифровкой, входящих в них переменных, и результаты расчетов. Графическая часть подшивается к отчету.
