Аналогии

Для систем различной физической природы имеет место аналогия между их компонентами и переменными, характеризующими состояния систем. В связи с этим чаще всего в качестве основной принимают терминологию электрических цепей. Отсюда возникли электромеханические, электропневматические, электрогидравлические и другие аналогии.

В тепловой системе не существует параметра, эквивалентного индуктивности, потокосцеплению и нет элемента, который соответствовал бы электрическому трансформатору. Приведенная таблица может быть расширена на другие системы.

Для этого на основе законов равновесия необходимо выяснить, какие величины являются поперечными и какие продольными, и из сравнения компонентных уравнений двухполюсников данной системы с уравнениями электрических двухполюсников, установить аналогии между соответствующими компонентами. (44)

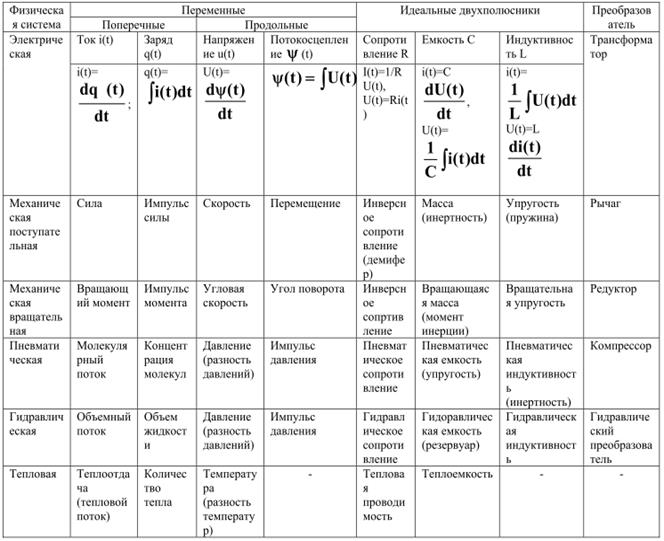

Ниже приведена таблица, отражающая аналогии между рядом технических систем (см рисунок 6).

Рисунок 6

Наличие аналогий присуще и системам, описываемым при помощи многополюсных графов.

Таким образом, любая сложная система (не говоря уже о простых) может быть представлена в виде совокупности нескольких графов, отражающих различные ее свойства. (ГГЗ)
