Боковая поверхность

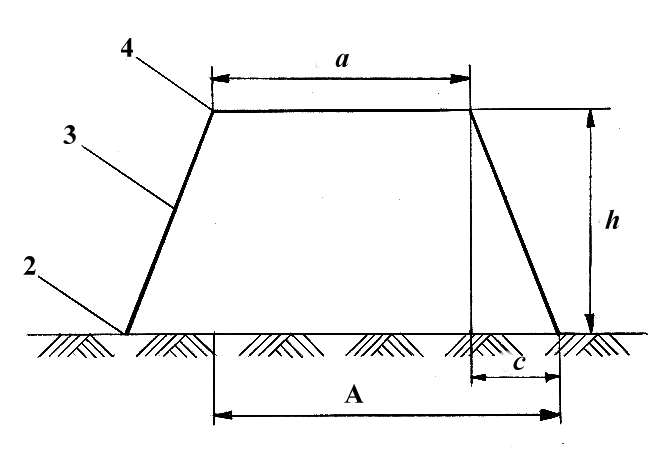

Рис. 4.3. Основные элементы насыпи:

Подошва насыпи; 2 – основание откоса; 3 – откос; 4 – бровка откоса

выемки (подошвы насыпи), называется основанием откоса. Линия, образованная пересечением плоскости откоса и поверхностью земли (верхней плоскостью насыпи) – бровкой откоса. Для снижения нагрузки на основание откоса (увеличения его устойчивости) в откосе устраивают горизонтальную ступеньку, называемую бермой (рис. 4.4, 4.5). Поверхностные воды отводятся от земляных сооружений с помощью водоотводных (у насыпи) и нагорных (у выемки) канав.

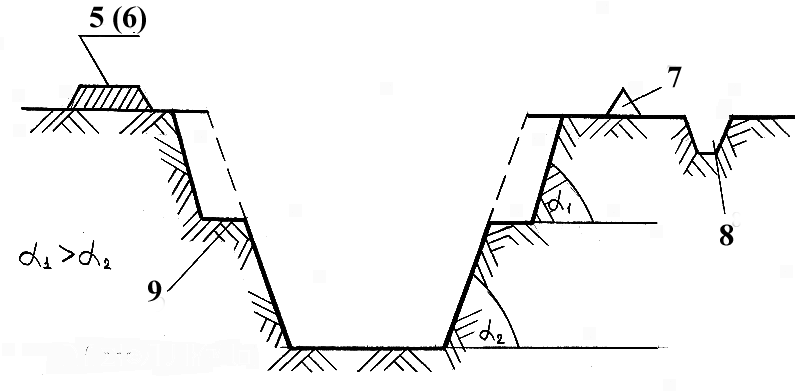

Рис. 4.4. Поперечное сечение глубокой постоянной выемки:

1 – дно выемки; 2 – основание откоса; 3 – откос; 4 – бровка откоса; 5(6) – кавальер;
