Бровка откоса; 5 – берма; 6 –водоотводная канава

От попадания воды в выемку он защищается также банкетом – невысоким земляным валиком, отсыпаемым вдоль бровки выемки.

Земляные работы представляют собой комплекс процессов основных (разработка грунта, его перемещение и укладка), подготовительных и вспомогательных. Подготовительные процессы, осуществляемые до начала разработки грунта (устройство водоотвода, понижение уровня грунтовых вод, искусственное закрепление слабых грунтов) рассмотрено ранее. Вспомогательные процессы осуществляются либо до либо в процессе возведения земляных сооружений.

В частности к вспомогательным работам относится устройство временных креплений котлованов и траншей. Как правило, крепление производят при ведении работ в стесненных условия или при наличии грунтовых вод или в других сложных гидрогеологических условиях. Необходимость крепления устанавливается проектом. Устройство креплений вертикальных стенок траншей и котлованов требует значительных затрат ручного туда, поэтому крепления производят только в том случае, когда это экономически целесообразно или когда не представляется возможным устройство безопасных откосов.

В зависимости от вида грунта, ширины и глубины выемок и сроков службы применяют различные типы креплений. Для узких траншей глубиной 2-4 м в сухих грунтах используют горизонтально-рамное крепление (рис. 4.6).

Стойки устанавливают по длине траншеи на расстоянии 1,5-1,7 м одна от другой, а распорки – через 0,6-0,7 м по высоте.

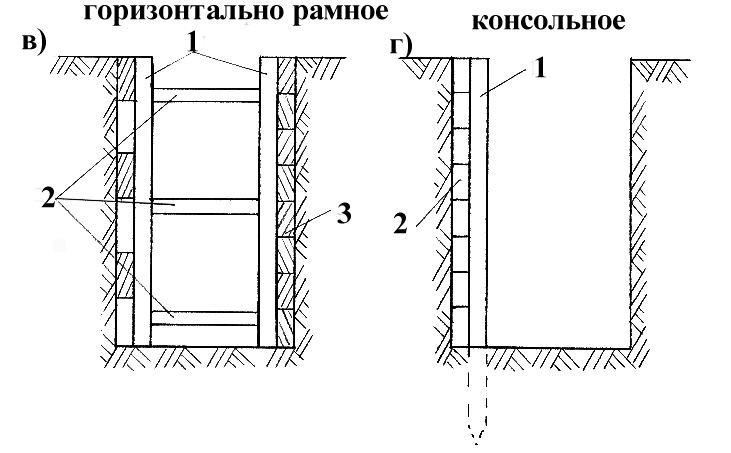

Рис. 4.6. Временное крепление вертикальных стенок выемок:

а - анкерное; б – подкосное; в – горизонтально-рамное;
