Разработка грунта землеройно-транспортными машинами

Разработка грунта землеройно-транспортными машинами выполняется при планировке территории, срезке растительного слоя, возведении насыпей высотой 1-1,5 м, зачистке недобора грунта в котлованах после работы экскаватора и т. п. Основные типы землеройно-транспортных машин: бульдозеры, скреперы, грейдеры. Все они относятся к машинам периодического (циклического) действия.

Бульдозеры являются высокопроизводительными машинами, обладающими большой маневренностью и простотой конструкции. Бульдозер представляет собой (рис. 4.7) трактор (1) (гусеничный или колесный) с навесным оборудованием в виде отвала (2) с ножом. Отвал бывает поворотный и неповоротный. Бульдозер с поворотным отвалом называют универсальным. Управление отвалом бывает механическое (тросовое) и гидравлическое с помощью гидроцилиндров (3). Гидравлическое управление обеспечивает б о льшую точность высотных отметок при планировке. Цикл работ бульдозера слагается из операции рабочего хода, при котором осуществляется резание и транспортировка грунта к месту его отвала, когда отделяемый от массива грунт накапливается впереди ножа, образуя призму волочения, и операции холостого хода при возвращения бульдозера в забой. От способа выполнения этих операций, а также от схемы движения бульдозера зависит его производительность. Бульдозером грунт перемещают до 100 м.

В целях уменьшения потерь грунта при перемещении его бульдозером для выемок глубиной не более 2 м применяют траншейную разработку грунта (рис. 4.8), при которой сначала разрабатывают на всю глубину параллельные траншеи, разделенные стенками, а затем – стенки. Для выемок глубиной более 2 м применяют ярусно-траншейную разработку, при которой удаляется по ярусам выотой1-1,5 м.

Все работы осуществляются без разворота бульдозера, с возвращением его в забой по траншее задним ходом – челночная схема движения, а также может быть еще поперечно-челночная, по эллипсу, спирали и др.

При перемещении грунта на большие расстояния резание грунта в забое обычно осуществляется стружкой постоянной толщины. Применяют также резание стружкой клиновидной или гребенчатой формы (рис. 4.9).

Если грунт перемещают на расстояние более 100 м, то используют скреперы, которые выполняют законченный комплекс земляных работ, начиная со снятия растительного слоя, устройства выемок, насыпей и заканчивая транспортными и планировочными работами. Технологические возможности скрепера определяются емкостью ковша и типом ходовой части. Скреперы бывают прицепные, полуприцепные и самоходные. Емкость ковша колеблется от 6 до 25 м³. Состоит скрепер (рис. 4.10) из

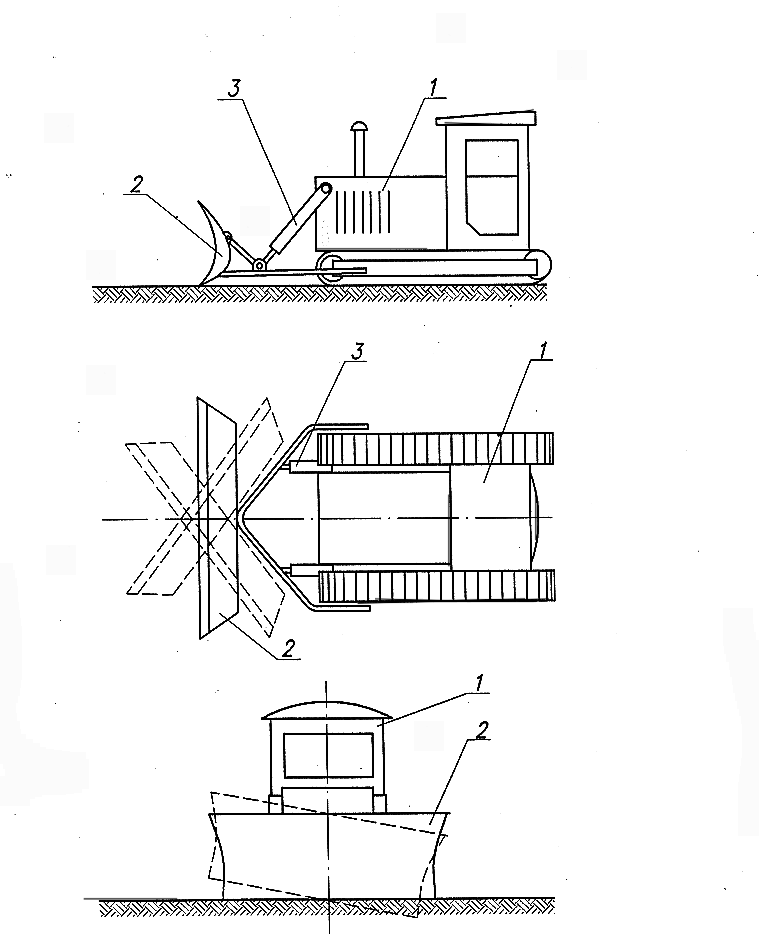

Рис. 4.7. Принципиальная схема бульдозера:
