Рис. 4.8. Траншейная разработка грунта
тягача 1, ковша 2 с заслонкой 3 и буферного устройства 4. Прицепные и полуприцепные скреперы имеют сцепное устройство 5, а самоходные – собственный силовой агрегат 6.
Скреперами разрабатывают выемки с глубиной ярусов 0,5-0,8 м. Отсыпают грунт горизонтальными слоями толщиной 0,25-0,35 м, производя их уплотнение. Дальность транспортировки – до 5 км. Схема движения скрепера зависит от расположения забоя и места отсыпки грунта. При выборе схемы движения необходимо стремиться к реализации следующих условий:
- путь скрепера должен быть самим коротким;
- должно быть наименьшее число поворотов;
- должна быть наименьшая крутизна подъемов;
- прохождение поворотов необходимо организовать по возможности при пустом ковше.
При разработке выемок и траншей или отсыпке насыпей применяют схемы движения скрепера по эллипсу, восьмеркой, по спирали (рис. 4.11).

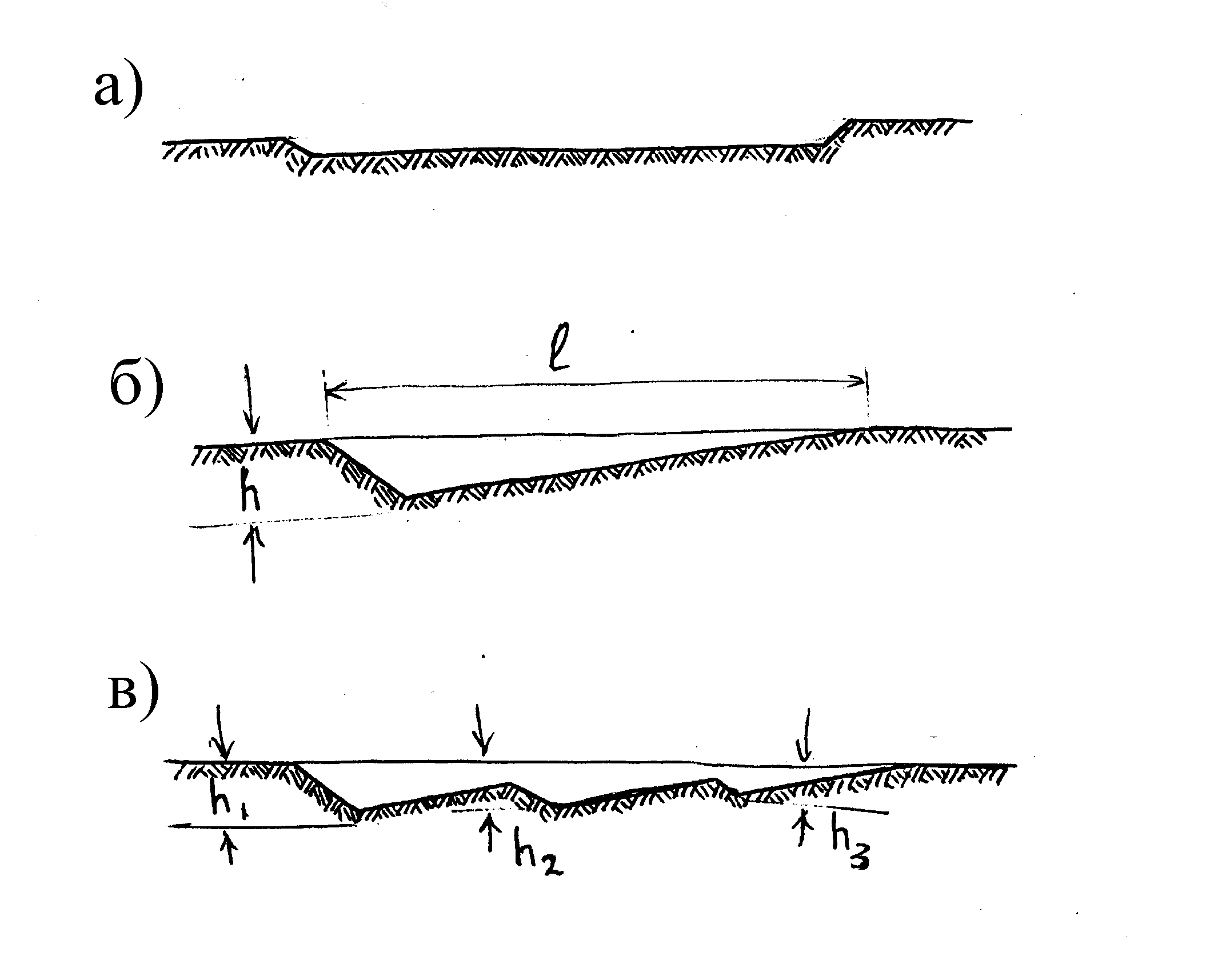

Рис. 4.9. Схемы резания грунта:
