Описание лабораторного стенда

В состав лабораторного стенда входят:

• базовый лабораторный стенд;

• лабораторный модуль dLabl4 для исследования работы реверсивного счетчика.

РАБОЧЕЕ ЗАДАНИЕ

Подготовьте шаблон отчета в редакторе MS Word.

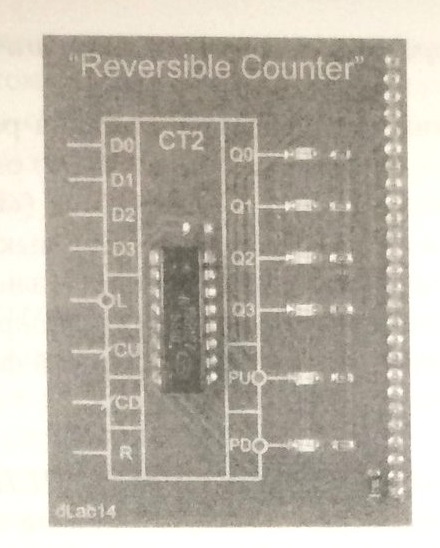

Установите лабораторный модуль dLab14 на макетную плату лабораторной станции NI ELVIS. Внешний вид модуля показан на рис. 14.4.

Рис. 14.4. Внешний вид модуля dLabl4 для исследования

работы реверсивного счетчика

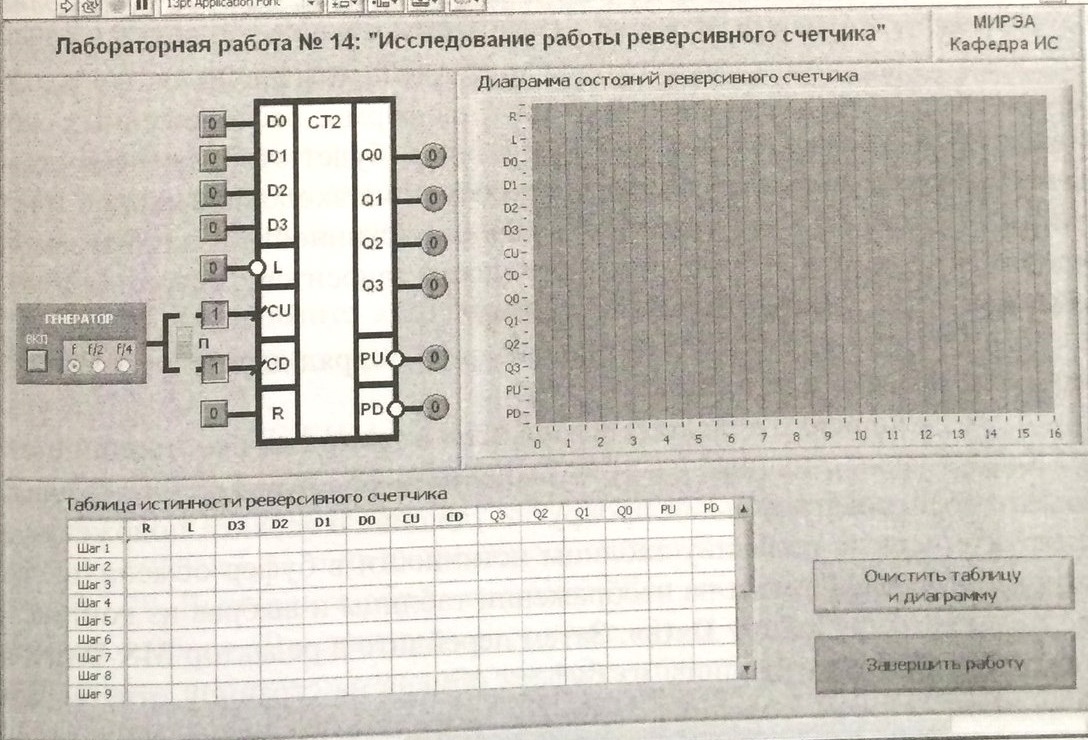

Загрузите файл dLab-14.vi. На экране появится изображение ВГ1, не обходимого для выполнения работы (рисЛ4.5). Запустите программ}

щелкнув левой кнопкой мыши на экранной кнопке RUN→
