Режим счета на уменьшение

4.1.10. нажмите кнопку «Очистить таблицу и диаграмму».

4.1.11. Установите на входе параллельной загрузки счетчика сигнал

L=1, а на входе сброса сигнал R=0.

4.1.12. Выполните сброс счетчика. Для этого установите вход асин­хронною сброса «R» сначала в состояние «1», а затем в состояние «О». На индикаторах выходных сигналов счетчика «Q0», «Ql», «Q2» и «Q3» долж­ны установиться нулевые значения.

4.1.13. Нажмите и отпустите кнопку, расположенную около входа «CD». На индикаторах круглой формы, расположенных около выходов «Q0», «Q1», «Q2» и «Q3» счетчика, будет отображено состояние его вы­ходных сигналов. Логические состояния входов и выходов триггера будут автоматически занесены в таблицу истинности и на диаграмму состояний.

В графу «CD» таблицы истинности заносится символ «1_Г», означающий подачу импульса на вход «CD».

4.1.14. Повторите п.4.1.13 пятнадцать раза подряд для получения полного цикла пересчета счетчика.

4.1.15. Скопируйте таблицу истинности и диаграмму состояний в от­чет.

4.1.16По таблице истинности и диаграмме состояний определите, удается ли в статическом режиме исследования зарегистрировать измене­ние сигнала переноса «PD» при появлении на выходе счетчика кода «0000».

4.1.17. Определите коэффициент пересчета Ксч счетчика в режиме счета на уменьшение.

РЕЖИМ ПАРАЛЛЕЛЬНОЙ ЗАГРУЗКИ

4.1.18.Нажмите на кнопку «Очистить таблицу и диаграмму».

4.1.19. Установите на входе управления параллельной загрузкой

счетчика сигнал L=l, а на входе сброса сигнал R=0.

4.1.20. Выполните сброс счетчика. Для этого установите вход асинхронного сброса «R» сначала в состояние «1», а затем в состояние «0». На

индикаторах выходных сигналов счетчика «Q0», «Ql», «Q2» и «СЬ» должны

установиться нулевые значения.

4.1.21. Установите на входах параллельной загрузки «D0», «D2» и «D3» значения сигналов, приведенные в первой строке таол.14.2

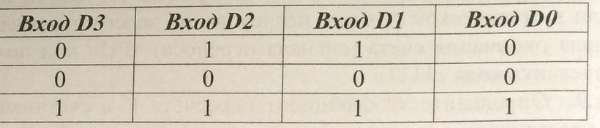

таблица 14.2

14.1.22. Выполните параллельную загрузку счетчика. Для этого уста­новите вход управления загрузкой «L» сначала в состояние «0», а затем в состояние «1».

4.1.23. По индикаторам выходных сигналов счетчика «Q0», «Q1», «Q2» и «Q3» определите и запишите в отчет состояние счетчика.

4.1.24. Повторите пп.4.1.21 -4.1.23 для остальных строк табл. 14.2.

4.1.25. Определите, при каком логическом уровне сигнала «L» про­исходит параллельная загрузка. Вывод запишите в отчет.
