Если вы помните, ведущий вал и зубчатая шестерня в нашем редукторе выполняются вместе. Создание этой детали во многом будет напоминать построение двух предыдущих, однако при моделировании вала-шестерни будет описано несколько неочевидных моментов. Во-первых, это положение эскиза выреза между зубьями (оно должно быть таким, чтобы после вставки шестерни в сборку зацепление получилось само собой), а во-вторых, это размещение самой модели в пространстве документа детали.
Поскольку в редукторе ось шестерни смещена от оси колеса по горизонтали на величину межосевого расстояния, предлагаю строить модель вала-шестерни не в начале координат, а сместив ее по оси Z на расстояние aω, что позволит при сборке вставить модель шестерни, привязываясь к точке начала координат, и ничего больше не подгонять. Если при этом будет правильно размещен эскиз выреза между зубьями, то сборка зубчатого зацепления произойдет автоматически и вам не нужно будет накладывать ни одного (!) сопряжения на зубчатую пару. Этот пример очень хорошо продемонстрирует, насколько может упроститься сборка агрегата благодаря разумному построению его отдельных деталей.
|
|
|
1. Нажмите кнопку Смещенная плоскость на панели Вспомогательная геометрия и постройте вспомогательную плоскость, удаленную относительно плоскости XY (базовой) на расстояние 259 мм в обратном направлении (против направления оси Z). Эта вспомогательная плоскость и будет теперь базовой для модели шестерни.
2. Выделите смещенную плоскость и запустите процесс построения эскиза на ней. Сформируйте контур вала-шестерни подобно тому, как мы формировали контур эскиза ведомого вала в предыдущем примере (рис. 3.66). Не забудьте создать скругления в эскизе в местах перехода одной ступени в другую, а также проследите, чтобы в контуре не было разрывов и самопересечений.

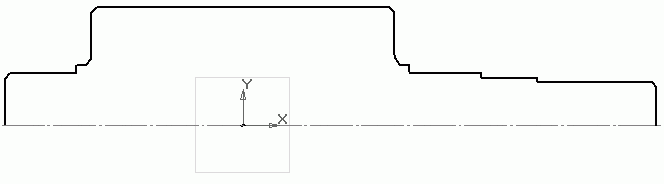

Рис. 3.66. Эскиз контура ведущего вала-шестерни
3. С помощью Операции вращения создайте основание модели вала-шестерни (вал необходимо выполнить сплошным сфероидом без тонкой стенки). На выходной ступени создайте шпоночный паз (эскиз можно скопировать с чертежа редуктора или построить самостоятельно по известным размерам) точно так же, как и для ведомого вала. Сначала создаем вспомогательную плоскость, а затем вырезаем паз выдавливанием на глубину 5, 5 мм (рис. 3.67). В свойствах детали настройте оптические свойства вала-шестерни по своему усмотрению.

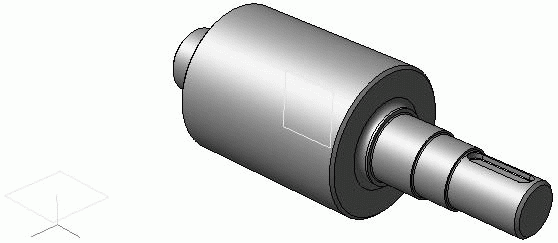

Рис. 3.67. Начало формирования модели ведомого вала
Далее приступаем к построению зубчатого венца. Порядок его формирования не отличается от создания зубчатого колеса: сначала создаем один вырез, а затем копируем его по концентрической сетке. Сам вырез между зубьями будет сформирован с помощью кинематического вырезания.
|
|
|
1. Выделите правую боковую грань шестерни (правую, если смотреть на вал-шестерню с колеса). Запустите процесс создания эскиза, в котором создайте эскиз выреза между зубьями (рис. 3.68).

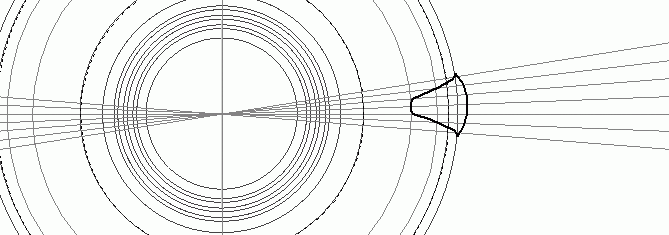

Рис. 3.68. Эскиз выреза между зубьями шестерни
Порядок построения эскиза следующий:
1) создайте вертикальную вспомогательную прямую, смещенную влево от начала координат эскиза на 259 мм;
2) постройте горизонтальную прямую, проходящую через центр начала координат. С помощью команды Вспомогательная прямая панели Геометрия постройте две линии, смещенные между собой на угол γ/8 вниз от горизонтальной прямой и четыре вспомогательных линии с таким же смещением вверх по горизонтали. Все эти линии должны проходить через точку начала координат. Угол γ равняется 360° / z ш (z ш – количество зубьев шестерни). Для нашей шестерни этот угол равен 2,25° (2°15');
3) создайте три окружности, выполненные стилем линии Вспомогательная, обозначающие делительную окружность, окружность впадин и выступов зубьев;
4) сформируйте изображение эскиза, как показано на рис. 3.68. Вместо эвольвент, как было сказано, постройте дуги по трем точкам. Создайте также небольшие скругления на ножке и головке зубьев. Верхнюю дугу немного выгните вверх, чтобы она прошла выше окружности вершин зубьев – при таком ее размещении вы можете быть уверены в том, что нужный шар материала будет вырезан полностью.
