Примечание. Если вы совместите оба эскиза вырезов между зубьями колеса и шестерни в одной плоскости, то увидите

Если вы совместите оба эскиза вырезов между зубьями колеса и шестерни в одной плоскости, то увидите, что вырезаемая пара зубьев соприкасается точно в точке зацепления. Зубья не очень точные, зато само зацепление выдержано достаточно четко.

2. Создадим направляющую для кинематического вырезания. Принцип построения повторяет процесс создания направляющей для вырезания первой пары зубьев колеса (команда Спираль цилиндрическая панели Пространственные кривые), поэтому далее приведены только параметры спирали:

· способ построения – По числу витков и шагу;

· количество витков – 0,125 (определяется конструктивно);

· шаг витков – 1332,4 мм (рассчитывается по формуле, выведенной ранее для угла наклона линии зубьев 15° и диаметра витков 114 мм);

· направление построения – обратное;

· направление навивки – левое;

· начальный угол спирали – 0° (по умолчанию витки должны начинаться непосредственно с эскиза, если вы разместили его, как показано на рис. 3.68);

· точка привязки – координаты в опорной плоскости спирали (–259;0);

· диаметр спирали – 114 мм.

Для подтверждения построения спирали нажмите кнопку Создать объект.

3. Все готово для кинематического вырезания. Нажмите кнопку Вырезать кинематически на панели инструментов Редактирование детали и укажите в качестве исходных объектов для операции эскиз профиля выреза и спираль-направляющую. Полученный вырез показан на рис. 3.69.

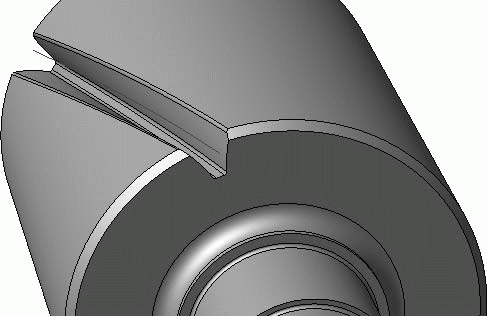

Рис. 3.69. Вырезание зубьев на шестерне

4. И наконец, размножим вырезы и сформируем зубчатый венец. С помощью команды Ось конической поверхности создайте конструктивную ось шестерни. Для этого после вызова команды укажите любую цилиндрическую поверхность вала-шестерни.

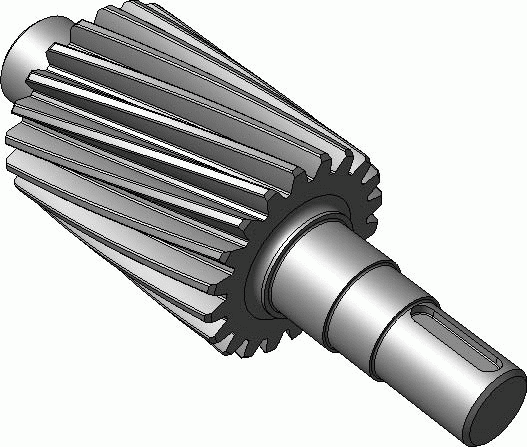

5. Нажмите кнопку Массив по концентрической сетке на панели Редактирование детали. В качестве оси для копирования укажите только что созданную конструктивную ось, а объектом копирования будет служить операция кинематического вырезания. Задайте количество копий по кругу равное 20 (количество зубьев шестерни) и нажмите кнопку Создать объект. Используйте команду Скрыть контекстного меню, чтобы убрать из модели вспомогательные элементы: две конструктивные плоскости, спираль и ось массива. 3D-модель вала-шестерни готова (рис. 3.70).
