Примечание. Если у вас вдруг нет под рукой сборочного чертежа редуктора, вы можете вставить контуры шпоночных пазов из библиотеки

Если у вас вдруг нет под рукой сборочного чертежа редуктора, вы можете вставить контуры шпоночных пазов из библиотеки, как это было описано в гл. 2, или воспользовавшись командой Эскиз из библиотеки контекстного меню для выделенной плоскости или плоской грани. Эта команда позволяет сформировать в эскизе профиль того или иного конструктивного элемента, в частности и профиль сечения призматического шпоночного паза.

3. Повторите все указанные действия для выходного участка вала (вспомогательную плоскость сместите на 35, 5 мм в прямом направлении, а паз вырежьте на глубину 7, 5 мм). Создайте небольшое скругление (радиус 0,6 мм) на нижних гранях обоих пазов. Отключите видимость вспомогательных плоскостей, чтобы они не портили внешний вид вала.

Вот и все, модель ведомого вала редуктора готова (рис. 3.65). Не забудьте сохранить документ перед продолжением работы.

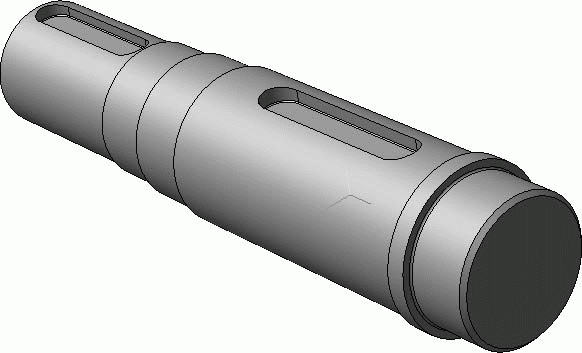

Рис. 3.65. 3D-модель ведомого вала редуктора

Вы можете изучить полученную деталь, открыв файл Вал ведомый.m3d из папки Examples\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска.
