Эта процедура обычно не вызывает особых трудностей. Конструкции и внешний вид основных узлов практически одинаковы у компьютеров разных изготовителей, а при сборке, за редким исключением, используется всего несколько стандартных разновидностей крепежных деталей.
Загрузочные гибкие диски Windows 98 и выше включают в себя драйверы ATAPI и SCSI, позволяющие распознать при загрузке практически все дисководы CD-ROM.
В компьютере не так много составных частей. В этой главе описаны операции разборки и сборки следующих узлов:
ü корпус;
ü блок питания;
ü плата адаптера;
ü системная плата;
ü дисковые устройства.
 |

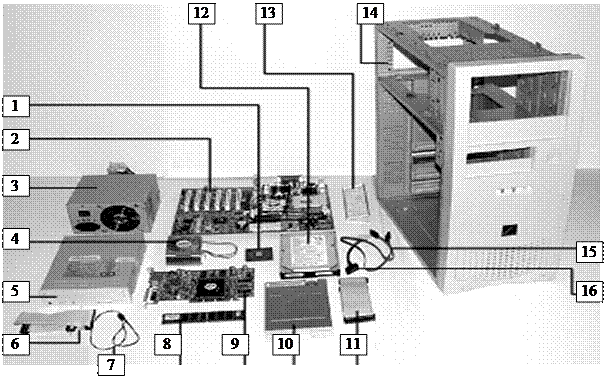

Рис. 22.2. Компоненты, используемые при сборке компьютера:
1 - центральный процессор; 2 - системная плата АТХ; 3 - блок питания; 4 - активный теплоотвод (вентилятор охлаждения); 5 - накопитель на оптических дисках; 6 - кабель данных АТА для накопителей на оптических дисках; 7 - аналоговый аудиокабель; 8 - модуль памяти DDR SDRAM DIMM; 9 – видеоадаптер; 10 - накопитель на гибких дисках; 11 - кабель накопителя на гибких дисках; 12 - накопитель на жестких дисках АТА; 13 - задняя панель разъемов ввода-вывода (поставляется с системной платой); 14 - корпус формфактора АТХ; 15 - адаптер питания Serial ATA; 16 - кабель данных Serial ATA.
|
|
|
С точки зрения тех, кто занимается разборкой и сборкой компьютера, узлы лучше классифицировать по типу их корпуса. Например, все компьютеры с корпусом AТ разбираются и собираются почти одинаково. Корпус Tower, в сущности, представляет собой корпус AТ, повернутый набок, а значит, он разбирается так же, как и AT. Большинство корпусов Slimline и XT также имеют много общего.
Ниже рассматриваются конкретные операции по сборке и разборке нескольких классов компьютеров, включая все стандартные PC-совместимые модели.
Прежде чем приступить к разборке компьютера, необходимо выполнить несколько подготовительных операций. Во-первых, следует принять меры защиты от электростатического разряда; во-вторых, записать конфигурацию компьютера, включая аппаратные (положение перемычек и переключателей, схемы кабельных соединений) и логические (установки CMOS) характеристики.
