Использование прикладной компьютерной программы при выполнении лабораторной работы № 9

Чтобы начать работу с программой требуется запустить ярлык с иконкой программы на рабочем столе. Для этого переместите курсор мыши на иконку и щелкните 2 раза левой клавишей мыши. На экране появится окно (pиcунoк 8, а), на рабочем поле которого слева - графическая зависимость интенсивности от времени для произвольного набора значений коэффициентов интегрируемой системы (1), справа – ячейки с указанием наименования коэффициентов (1): a (аlpha), отношения t ₁ / t (tau1/tau), e (eps) и отрезка времени (временнóго диапазона расчёта): t ₁ (начало отрезка), t ₂ (конец отрезка), Также в этом ряду указаны необходимые при интегрировании начальные значения переменных I (Y 0) и n (y 0), последнее из вводимых данных – количество точек (параметр точности расчёта).

Необходимо отметить то, что масштаб времени нормирован по величине t ₁. Таким образом, если для t ₁ выбирается, например, значение 1·10^-4 с = 0.1 мс, то задание числа t ₂ =10 подразумевает расчёт в пределах 1 мс.

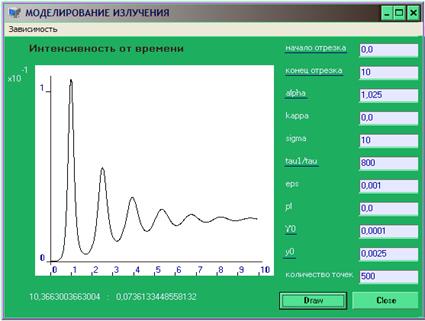

Рисунок 8 а - Вид окна прикладной компьютерной программы PrSelf_3
Рисунок 8 б - Предупреждение о необходимости повысить точность расчёта

Haбop чиcел в ячейках проводится после соответствующей установки курсора, десятичная мантисса вводится через запятую. Когда набор вводимых данных завершён, курсор устанавливается на виртуальную клавишу Draw, после её нажатия левой клавишей мыши должен появиться график рассчитанной функции I (t) или n (t) в рабочем поле программы (слева). в зависимости от установленной точности расчёт происходит в течение некоторого интервала времени, поэтому график может проявиться не сразу. Может оказаться, что расчёт с введенной точностью нереализуем, тогда в окне программе появляется предупреждение (рисунок 8, б). Программу необходимо закрыть (нажатием мышью виртуальной клавиши Close) и cнoвa зaпyстить, повторить набор требуемых входных данных, повысив при этом точность увеличением в несколько раз (возможно, на порядок и более) входного параметра количество точек, и повторить попытку расчёта.
